    Лазерный уровень с круговой проекцией




    Для строительства бассейна мастеру понадобился лазерный уровень круговой. Цены на такие уровни достаточно высокие и покупать инструмент, чтобы использовать его один раз смысла нет.
    Лазерный уровень с круговой проекцией

    Тогда мастер решил изготовить такой уровень самостоятельно.

    Инструменты и материалы:
    -Латунь листовая;
    -Латунная трубка;
    -Паяльные принадлежности;
    -Крепеж;
    -Супер-клей;
    -Кусочек акрила с зеркальной поверхностью;
    -Зеленый лазерный модуль;
    -Мотор 3В;
    -Одноканальное реле дистанционное - 2 шт;
    -Пульт дистанционного управления;
    -Литий-ионный аккумулятор 3,7 В -4 шт;
    -Держатели батарей - 2 шт;
    -Карабин;
    -Дрель;
    -Ножовка по металлу;
    -Ножницы по металлу;
    -Горелка;
    -Напильники;
    -Тиски;
    -Наждачная бумага;
    -Металлическая губка;




    Шаг первый: проект

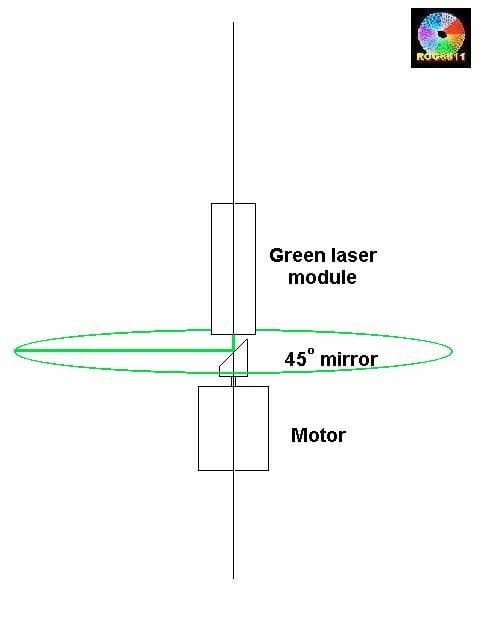

    Идея состояла в том, чтобы закрепить на одной линии зеленый лазер и срезанный под угол 45 градусов кусочек зеркала. При этом зеркало поворачивается с помощью электродвигателя. Включается все это устройство пультом дистанционного управления.


    Шаг второй: электросхема

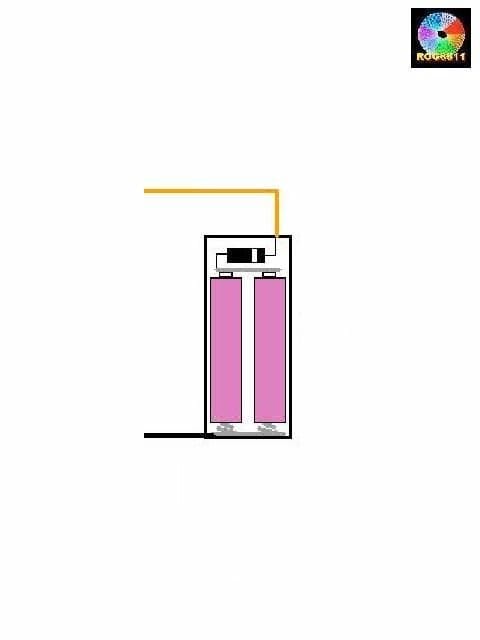

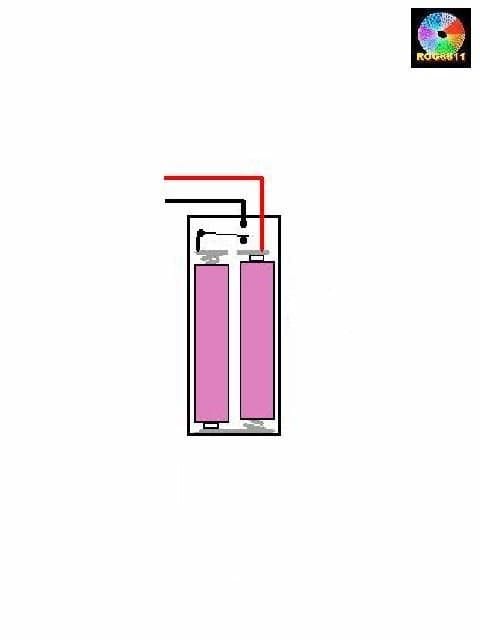

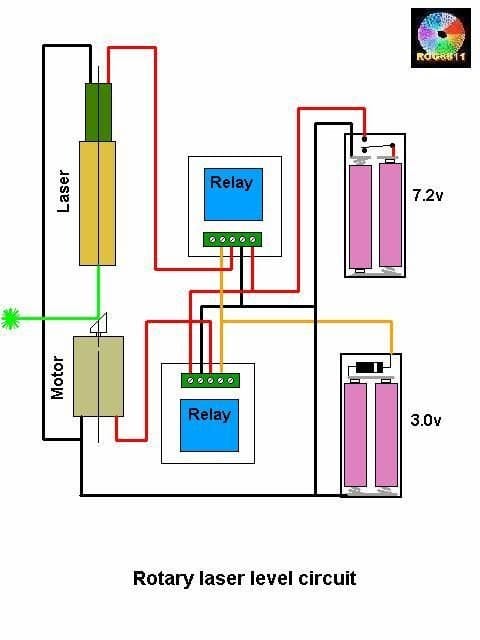

    Мастер приводит электросхему своего устройства. Конечно, использование дистанционного модуля усложняет прибор и можно было обойтись двумя микропереключателями. Мотор и лазер питаются от напряжения 3 В, а дистанционным модулям нужно напряжение 7,2 В. Из-за это пришлось переделывать батарейный отсек. На один отсек он поставил диод, а на другой переключатель.





    Шаг третий: корпус

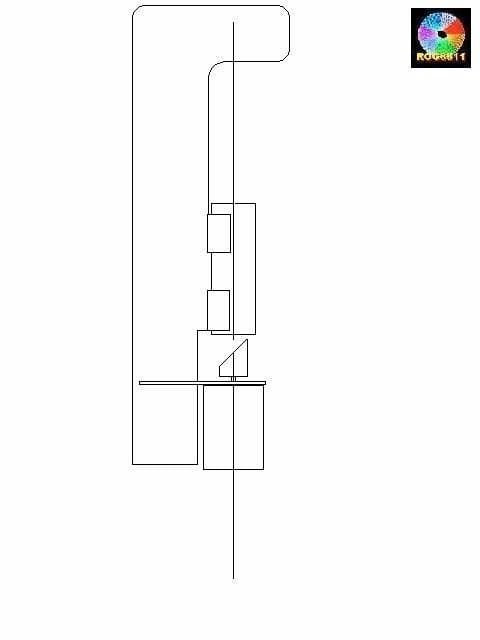

    Корпус изготовлен из латунной трубки, припаянной к латунной пластинке. Лазерный модуль устанавливается внутрь латунной трубки. Снизу устанавливается двигатель. Так же на корпусе крепятся дистанционные модули и батарейные отсеки.











    Шаг третий: зеркало
    Зеркало мастер вырезал из акрила с зеркальной поверхностью. крепится зеркало на латунной трубке с заточенной под угол 45 градусов поверхностью. Сама трубка крепится на валу двигателя.



    Шаг четвертый: подвес
    Для возможности крепления уровня мастер закрепил подвес из металлического кольца и карабина.


    Шаг пятый: калибровка

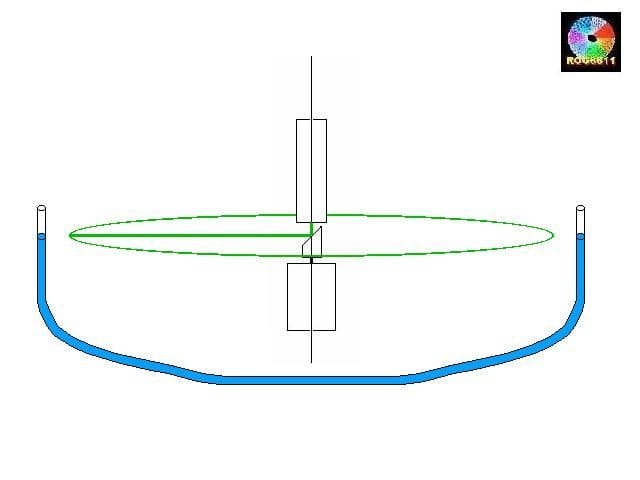

    После сборки уровень был откалиброван с помощью водяного уровня. Калибровка производится путем изменения угла наклона уровня с помощью подвеса.


    К сожалению, я не смог вставить демонстрационное видео, но посмотреть его вы можете перейдя на сайт-источник.

    Источник (Source)
