    Часы на Arduino с TFT-дисплеем и RTC



    Автор Instructables под ником Lacybad сделал часы на Arduino, выводящие на TFT-дисплей пиксельным шрифтом дату, время, день недели и даже своё краткое описание длиной в одну строку. Благодаря RTC-модулю на DS1302 с батарейной поддержкой, можно отключать питание часов, выходя из дома. Яркости подсветки дисплея достаточно для работы в качестве ночника, который поможет не споткнуться в темноте.

    RTC-модуль, применённый в часах, сравнительно недорог, а также хорошо приспособлен для работы с Arduino. Он удобнее модулей на DS3231, 1307, подключаемых по шине I2C.

    У модуля на DS1302 пять выводов: питание, общий провод, сброс, тактовые импульсы, данные. Первые два мастер подключил к соответствующим шинам Arduino, оставшиеся три можно соединить с любыми линиями обмена цифровыми данными, Lacybad выбрал следующие: 10 - сброс, 11 - данные, 12 - тактовые импульсы.

    Из-за отсутствия температурной компенсации этот модуль не очень точен, при комнатной температуре за месяц набирается ошибка в две-четыре минуты. Но корректировать время можно при помощи Arduino IDE, это значительно быстрее, чем делать то же самое кнопками, как у большинства других цифровых часов.

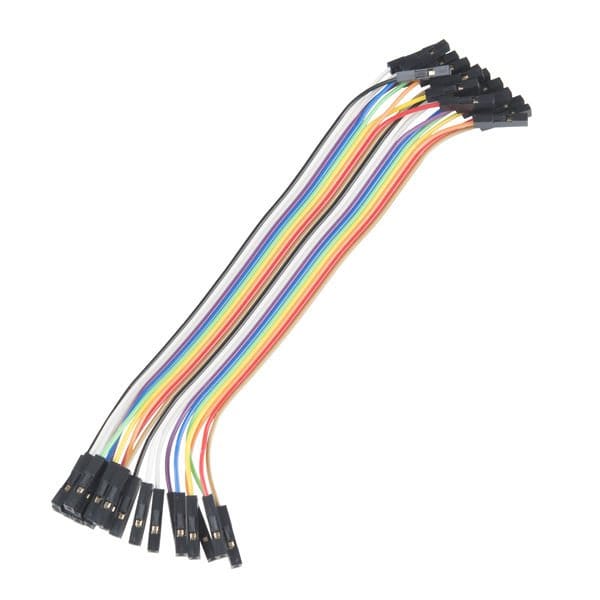

    Ниже показаны модули, необходимые для сборки часов. Это описанный выше RTC-модуль, а также перемычки "дюпон", Arduino Uno (Mega и т.п.) и 2.4-дюймовый TFT-дисплей на микросхеме ILI9325.


    Часы на Arduino с TFT-дисплеем и RTC




    Разработчику попался не такой дисплей, как на этом фото, а с пиктограммами внизу (теперь - сбоку), изначально предназначавшийся для поддельных телефонов NOKLA. Но когда они вышли из моды, их решили не снимать с производства, а вместо этого нашли новый рынок сбыта - ардуинщиков. Купить такой дисплей теперь можно как отдельно, так и в комплекте переходной платой, превращающей его в шилд, что и сделал мастер. Ну а модуль RTC он подключил перемычками "дюпон" (см. выше, что куда подключать). Можно и просто припаять обычные провода.




    Скачав написанный разработчиком скетч, необходимо раскомментировать в нём следующие строки:

    //rtc.setDOW(FRIDAY);

    //rtc.setTime(17, 15, 00);

    //rtc.setDate(15, 3, 2018);


    Заменить в них время и дату на текущие с небольшим опережением, залить скетч в Arduino, затем закомментировать эти строки обратно и залить тот же скетч ещё раз. При каждой необходимости корректировки эти операции нужно повторить.

    Часы работают:



    Но пока только "в принципе". А надо, чтобы в корпусе. Каким он будет, зависит от вас.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

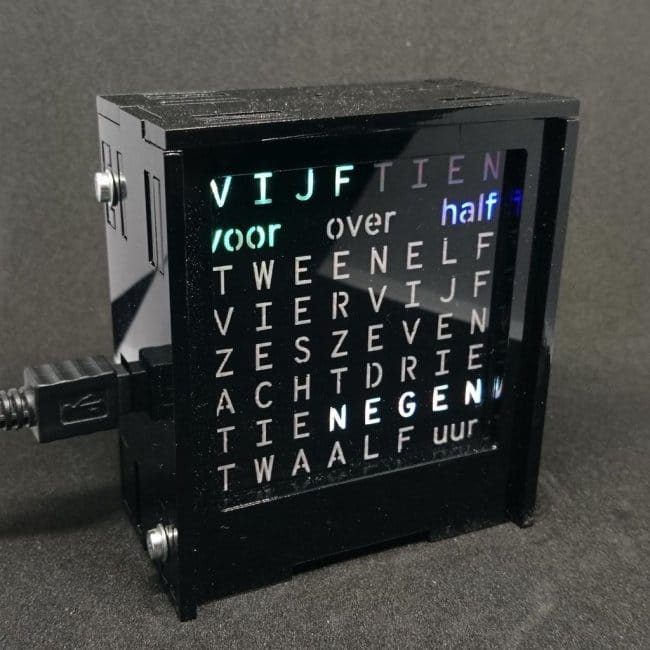

    Словесные часы на голландском языке
