    Механический орехокол с приводом от шуруповерта





    Ядра грецких орехов вкусный и полезный продукт. Но вот колка орехов нудное и утомительное занятие. Механизировать процесс колки орехов решил мастер -самодельщик. Изготовленный им орехокол приводится в действие с помощью шуруповерта и имеет регулировку загрузочного отверстия. Т.е. в этом устройстве можно колоть разные орехи, от грецких до фундука, возможно даже и кедровых.
    Итак, для изготовления орехокола мастер использовал следующие

    Инструменты и материалы:
    -УШМ;
    -Токарный станок;
    -Сверла;
    -Дрель;
    -Сварочное оборудование;
    -Тиски;
    -Редуктор;
    -Подшипники с подушками;
    -Металлическая труба;
    -Металлический уголок;
    -Листовой металл;
    -ДВП;
    -Крепеж;
    -Шпонка;
    -Профильная труба 12*12 см;
    -Плоскогубцы;
    -Металлическая полоса;
    -Аэрозольный баллон с краской;



    Шаг первый: вал
    Вал мастер изготовил из круглой трубы. К торцам трубы, с двух сторон, приварил металлические пластины. Обрезал их по диаметру трубы, обточил.






    По центру вала сверлит сквозное отверстие.





    В отверстие вала вставляет трубка подходящего диаметра и размера. Концы трубки немного обтачивает по диаметру подшипника.






    Затем трубка приваривается к валу.

    Шаг второй: соединительный вал
    Редуктор с валом-орехоколом соединяется с помощью соединительного вала. На конце этого вала мастер приварил шпонку.







    Шаг третий: корпус
    Корпус сделан из профильной трубы 12*12 см. В корпусе сверлятся отверстия для вала, крепления подушек подшипника, и двух регулировочных болтов. Внутри корпуса устанавливается вал и металлическая пластина. Расстояние между валом и пластинами регулируются болтами. Болты вкручиваются в приваренные к корпусу болты.



    Шаг третий: предварительная сборка
    Мастер собирает орехокол и проверяет его работу. Устанавливает подшипники и вал.






    Закрепляет пластину.


    Устанавливает соединительный вал.




    Проверяет работу устройства.




    Дальше нужно покрасить корпус. Мастер прикручивает металлические пластины (каркас загрузочного бункера), и разбирает орехокол.


    Шаг четвертый: окраска
    Дальше мастер красит корпус.



    Шаг пятый: окончательная сборка
    Краска высохла, и мастер снова собирает орехокол. Стенки загрузочного бункера вырезает из ДСП.




    Теперь нужно отрегулировать расстояние между валом и пластиной.







    Все готово. Теперь можно загрузить орехи в бункер и приступить к колке.









    Весь процесс изготовления орехокола можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Добываем огонь из воды - водородная станция из форм для выпечки

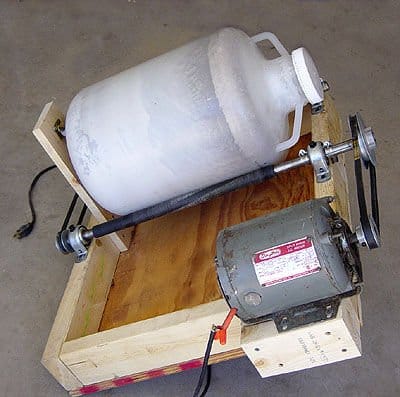

    Роторная мешалка для перемешивания химикатов
