» » » Роторная мешалка для перемешивания химикатов

Роторная мешалка для перемешивания химикатов

Эту мельницу для измельчения химикатов мастер изготовил из деталей от стиральных / сушильных машин и нескольких деталей из местного хозяйственного магазина.

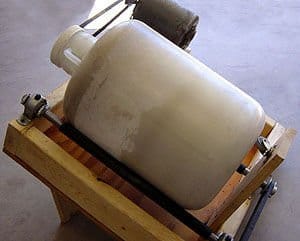

Готовый продукт должен выглядеть примерно так:

Роторная мешалка для перемешивания химикатов


Шаг 1: Необходимые материалы и инструменты

Материалы:

- Мотор – мастер вытащил из старой сушилки, которая рассчитана на 1600 оборотов в минуту;
- Шкивы (4) и ремни (2) - размеры могут отличаться. Мастер также вытащил их из старой стиральной машины;
- Шариковые подшипники (4) - можно получить из старого барахла или дешево купить;
- Выключатель (1) – применен стандартный выключатель света;
- Гайки и изолента – покупаются в хозяйственном магазине. Гайки также можно откуда-нибудь позаимствовать;
- Контейнер - размер может отличаться;
- Шарикоподшипники;
- Два вала. Необходимо убедиться, что они установлены внутри шарикоподшипников либо установить самому;
- Саморезы;
- Мебельное колесико;

Инструменты:

- шуруповерт;
- отвертка;
- гаечные ключи;
- паяльник, припой, флюс;

Шаг 2: Извлечение мотора

Найдите старую сушилку/стиралку. У автора в сарае такая была. Он разобрал ее на части. Пошаговые изображения отсутствуют.

Пошаговые действия:
1) Переверните машину и найдите винты в нижней части. (может быть сбоку или сзади для разных моделей.)
2) Отвинтите винты, открутите мотор от нижней панели и снимите панель.
3) Когда двигатель откручен, найдите все провода, идущие к двигателю. Снимите все коннекторы на двигателе, чтобы вытащить мотор.
4) Найдите шнур питания, идущий к машине, и отрежьте его (понадобится
потом).

Шаг 3: Подготовка основания



Теперь пришло время оценить будущую машину. Учитывайте следующие параметры в выборе размера изделия;
1) Будете ли вы использовать машину для небольших партий химикатов или больших партий.
2) Область хранения и использования машины.
3) Стоимость (Стоимость зависит от размера. Обычно, чем больше машина, тем больше она стоит).

Для данной самоделки используются следующие размеры станины: 60 см в длину и 45 см в ширину.

1) Отрежьте две бруска длиной 60 см и шириной 50 мм. Также отрежьте два бруска длиной 35 см и шириной 50 мм.
2) Отрежьте два бруска длиной 12 и 17 см.
3) Скрутите их при помощи саморезов, используя показанную инструкцию.

Шаг 4: Установка мотора




Если возможно, установите двигатель, используя ранее установленную монтажную пластину (как это было установлено в сушильной/стиральной машине). Если это невозможно, например, пластина находится внизу, то можно найти другой метод. Автор поделится своим опытом в этом шаге.

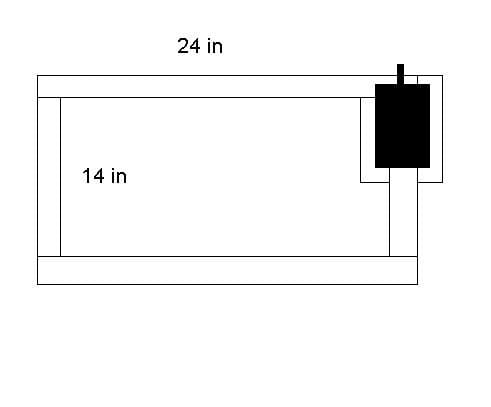

Для мотора мастера нужен другой способ монтажа, потому что его монтажная пластина не доступна. Он использует металлические ремни, для того, чтобы притянуть мотор книзу к станине. Установите его в затененной области, показанной на рисунке.

В зависимости от вашего двигателя система шкивов будет отличаться, поэтому, если возможно, используйте то, что уже есть.

Шаг 5: Установка валов и подшипников

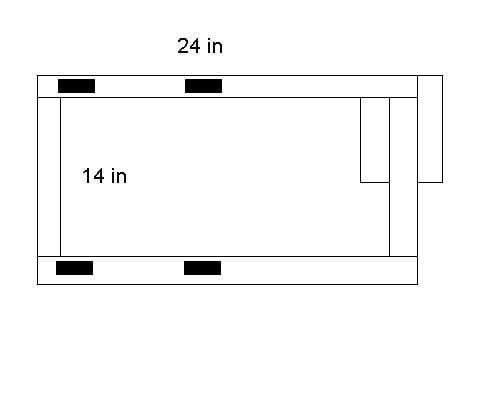

Далее, для изготовления этой самоделки, необходимо установить подшипники. Автор для этого использует металлические хомуты и пару винтов, чтобы удерживать их на месте. Есть много способов их установки, поэтому будьте изобретательны. Главное, необходимо смонтировать их в затененной области на первом рисунке. Расстояние между наборами подшипников и двигателем будет зависеть от длины ремней, которые у вас есть, поэтому обязательно сравните их перед тем, как устанавливать.

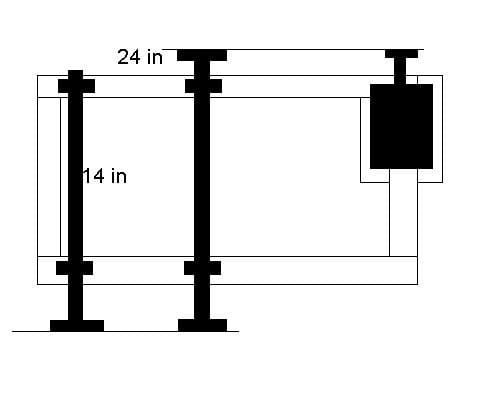

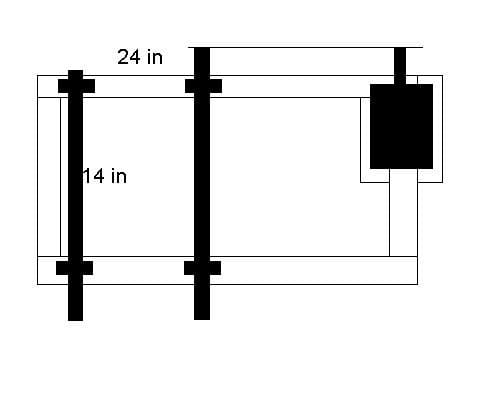

После того, как подшипники установлены, вставьте свои валы через подшипники, чтобы они выдвинулись, как показано на втором рисунке. Перед установкой шкива на вал, ближайшего к двигателю, выровняйте его, иначе ремень может соскользнуть.

Шаг 6: Добавление шкивов на валы



Возьмите шкивы и установите их на концах валов, как показано на рисунке. Затем наденьте ремни между ними и убедитесь, что ремни направлены прямо и не перекашиваются. Необходимо отрегулировать их, прежде чем двигаться дальше.

Шаг 7: Подключение проводки

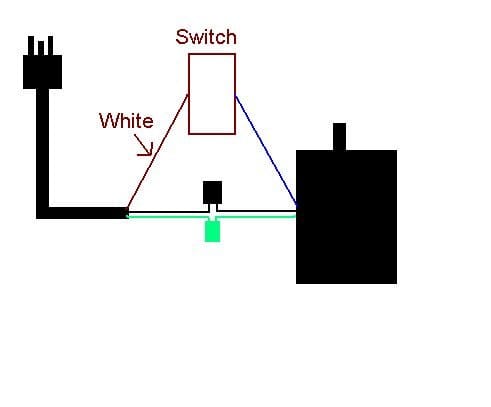

На двигателе имеется коннектор с тремя проводами. На двигателе автора - черный, зеленый, синий (черный = нулевой, синий = фазовый, зеленый = земля). Теперь автор отрезает штекер и зачищает все три провода. Затем зачищает штепсельный провод, который он также ранее сохранил. Три штепсельных провода были следующих цветов: черный, белый и зеленый. Их также необходимо зачистить. Затем данные провода спаиваются с проводами двигателя. Черный к нулевому, зеленый к земле и белый к одной из клемм выключателя. Затем подключите провод от другой клеммы к фазовому проводу двигателя. При необходимости следует использовать изоленту. Установите выключатель там, где удобней.

Шаг 8: Сцепление валов с вращающимся контейнером

Для того, чтобы вал правильно вращал контейнер, он должен иметь сцепление с ним. Например, металлом по металлу или пластиком по металлу. В данном случае это не так. Поэтому следует добавить сцепление, приклеив любой резиновый материал вокруг валов и контейнера.

Шаг 9: Изготовление ножек для станины



Для того, чтобы мельница работала должным образом, химические вещества и перемалываемые частицы должны собираться в одной области. Поэтому вся установка должна быть под углом 30 градусов. Чтобы этого добиться, необходимо добавить две ножки к основанию.

Это не нуждается в объяснении. Просто поднимите переднюю часть (передняя часть - это направление вращения двигателя) и измерьте угол 30 градусов. Затем изготовьте необходимых размеров ножки и привинтите их, По одной с каждой стороны.

Шаг 10: Задний упор

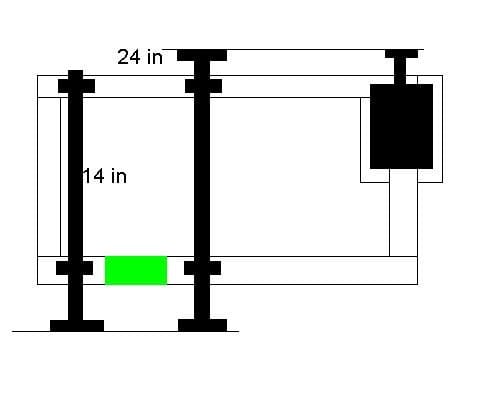

Это необязательно, но настоятельно рекомендуется, поскольку данный упор позволяет контейнеру вращаться намного плавнее. Отрежьте кусок дерева, который составляет 3/4 диаметра вашего контейнера, и установите его, как показано на рисунке (зеленый прямоугольник, где его нужно установить), направив вверх, образуя угол 90 градусов с основанием. При помощи саморезов закрепите мебельное колесико, в верхней части упорной доски, чтобы контейнер упирался в него.

Шаг 11: Роторная мешалка готова

Просто установите контейнер на валах, добавьте химические вещества в нужных пропорциях и запустите мешалку. Если вы обнаружите, что мешалка движется слишком быстро, то замените шкив на конце вала, который соединяется с двигателем, на шкив большего диаметра. Если он замедляется, то используйте шкив меньшего диаметра, чтобы повысить скорость вращения.

Примечание: не используйте большие веса, больше, чем может выдержать мотор.
