Как сделать подвес для камеры с гироскопом


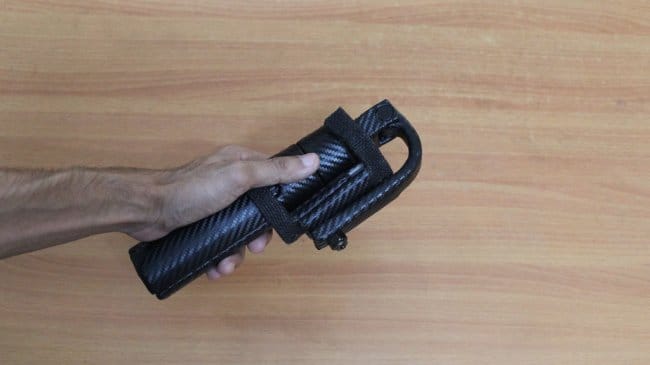

Привет, друзья самоделкины! В сегодняшней статье мы рассмотрим очень интересную самоделку, которая пригодится тому, кто занимается любительской съёмкой, и не хочет тратиться на дорогостоящее оборудование. А именно сегодня мы рассмотрим, как сделать двух осевую стабилизацию для видео камеры. Данную самоделку сможет собрать каждый, во-первых, потому что у неё простая конструкция, а во-вторых потому что состоять она будет грубо говоря из мусора, из того что можно найти под рукой или на ближайшей барахолке. В общем, самоделка очень интересная, поэтому давайте не будем тянуть с длинным предисловием, погнали!

Ссылки на некоторые компоненты оставлены в конце.

Для данной самоделки нам понадобится:
- ПВХ трубы, переходники и уголки к ним
- Старый компьютерный жёсткий диск
- Какой-нибудь регулятор оборотов.
- Аккумуляторные батареи 18650 3шт (можно любые на 7.4 – 12в)
- Конектор для акб
- Старые проводные наушники (или любой другой 4 четырёх жильный провод)
- Маленькие металлические уголки
- Болтики, винтики, шпильки, шайбочки и гайки
- Подшипники. С внешним диаметром равным внутренним диаметром ПВХ трубы.
- Крепление для камеры.
- Поролоновые ручки (не обязательно)

Из инструментов нам также понадобится:
- Отвёртка
- Дрель с набором свёрл
- Ножницы
- Паяльник
- Припой
- Маркер
- Бормашина
- Линейка
- Пластиковые стяжки
- Кусачки
- Ножовка по металлу

Ну что приступим. Для начала нам следует взять самый важный и основной элемент, а именно жёсткий диск. Диск можно использовать абсолютно любой самое главное, чтобы электродвигатель внутри него мог вращаться. Если же у вас нет такого диска, то не беда, из можно найти на радио рынках, в местах приёма техники или их ремонта за копейки.

Разбираем диск при помощи отвёртки, затем сначала снимаем сам диск с двигателя, а после чего и сам двигатель. Затем на двигателе на площадке, которой крепится записывающий диск, сверлим сквозное отверстие напротив крепёжного отверстия. Эти отверстия у нас также будут служить в роли крепёжных.






После чего нам потребуется взять старые проводные наушники, и отрезать от них провод, идущий от мини-джека до разветвления. Можно использовать любой другой четырёх жильный провод, но думаю старых и не рабочих комплектных наушников полно у каждого. Снимаем на 2-3 см изоляцию с провода, и припаиваем контакты, к контактам на электродвигателе (см. фото).




Провод, который мы припаяли к электродвигателю, следует припаять к контактам на контроллере управлении двигателя (регулятор оборотов). Регуляторы оборотов для таких типов двигателя бывают самые разнообразные, ссылку на самый распространённый и доступный контроллер находится в конце статьи. Указанный контроллер питается от 5в и до 12в, постоянного тока. Рекомендую использовать именно три аккумуляторные батареи формата 18650, они довольно сильно смогут раскрутить двигатель, и делать это в течение продолжительного времени. Соединяем вышеуказанные элементы в электронную цепь, примерно также как это изображено на фото ниже, и проверяем конструкцию на работоспособность, выкрутив потенциометр.


После чего возьмём отрезок ПВХ трубы длинной примерно 20см и приложим к нему наш электродвигатель так, как это изображено ниже. Оставим маркером пару меток для проделывания отверстия. Отверстие должно быт таким чтобы внутренняя часть двигателя не касалось трубы, а сам двигатель крепился за трубу внешним ободом. Проделав метки, вырезаем отверстие при помощи бор машины, если у вас её нет то можете сделать это например при помощи раскалённого ножа.





Вставляем двигатель на свое место, а точнее в только сто проделанное крепёжное отверстие в ПВХ трубе. И ставим метки в местах отверстий на ободе двигателя, и просверливаем два сквозных отверстия. И закрепим двигатель при помощи пары винтов и гаек, но между трубой и гайкой следует подложить пару уголков (см. фото), они нужны для крепления площадки под крепление камеры.


После чего сам записывающий диск крепим на свое место, а точнее на только что установленный электродвигатель. Затем нам следует взять пару шпилек длиной не более 20см.

Из шпилек гаек и ошибочек нам следует сделать противовесы, то есть на сами шпильки следует одеть такое количество шайб, чтобы их общая масса была равна массе вашей видеокамере. И закрепить шайбы при помощи подходящих гаек. Затем противовесы следует установить в сквозные отверстия, которые следовало бы просверлить по обе стороны от жёсткого диска. Устанавливать противовесы следует, стой стороны где у нас установлен вращающиеся диск.








Затем из ПВХ трубы при помощи ножовки по металлу нам следует выпилить все необходимые элементы, которые нам нужны будут для сборки конструкции. Все элементы их количество и размер изображены на фото данном ниже.




После чего нам потребуются болты гайки и подшипники. Из которых нам следует изготовить детали, с помощью которых, у нас будут соединиться между собой трубы и вращаться вокруг своей ости. А именно нам нужно сделать следующее. Возьмем болт длиной коло 5см и наденем на него подходящий подшипник. Следует отметить, что подшипники должны плотно входить в ПВХ трубу и сидеть там. Надев подшипник на болт, закручиваем две гайки на фото ниже, затем снова подшипник и снова гайку. В итоге у нас должны получиться заготовки в количестве 3шт, точно такие же, как заготовка изображённая ниже.



После чего только что изготовленные заготовки вставляем в трубу с вращающимся жёстким диском. И собираем всю конструкцию из ПВХ труб точно так же, как это изображено ниже по пошаговым фото.





После чего на саму конструкцию из ПВХ труб нам следует установить нашу электронную начинку. А для этого отлично подойдут пластиковые стяжки. Следует отметить, что провод от двигателя следует крепить к конструкции так, чтобы он не мешал вращению подвижных элементов конструкции. Ну и отсек с аккумуляторами рекомендую крепить к верхней части конструкций, чтобы было легче перемещать подвес в пространстве.



Затем если у вас нет подходящего крепления для вашей камеры. То можно сделать его так, как сделал его автор, а именно при помощи деревянной палочки от мороженного, пары резиновых прокладок и резинки (см. фото). Рекомендуется использовать резиновые прокладки для снижения вибрации при вращении жёсткого диски, которая наверняка может появиться после его вскрытия.


Вот и все! Осталось только протестировать. Устанавливаем камеру в наш двух осевой стабилизатор и включаем его на полную мощность. Результаты стабилизации вы можете наблюдать по изображения данным ниже. Такой подвес отлично подойдёт для смартфона или экшн камер.






Приобрести комплектующие которые могут пригодиться для сборки данной самоделки можно тут:
Регулятор оборотов
Аккумуляторные батареи
Качественный припой
Выключатели

Вот видео автора самоделки:



Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
