Рогатка для стрел своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала "George Kosilov" расскажет Вам, как он изготовил мощную рогатку для стрел.

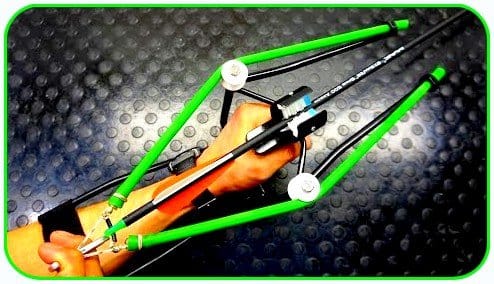

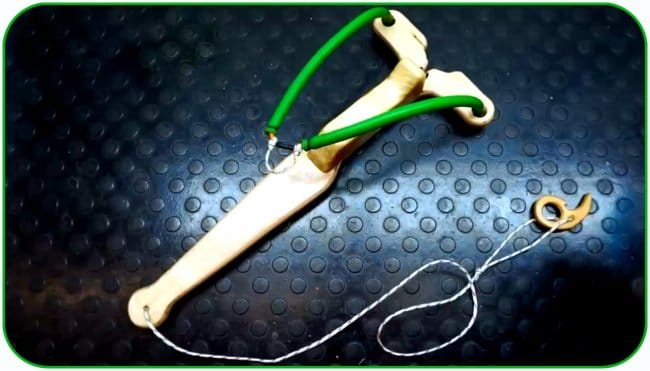

Рогатка для стрел своими руками

Материалы.
- Стрелы
- Дубовый чурбак
- Силиконовый шланг
- Гайки М10
- Болты М6
- Шарики от подшипника
- Льняное масло
- Зубные щетки
- Стальной пруток 10 мм диаметром
- Аэрозольная краска.

Инструменты, использованные автором.
- Топор
- Ручной фрезер
- Шуруповерт
- Метчик
- Газовая горелка
- Тиски
- Электрический лобзик.

Процесс изготовления.
Итак, первым делом автор подготовил деревянный брусок, и разметил контуры ручки.



Затем вырезал заготовку рукоятки.


Обработал края рукоятки ручным фрезером, и отрезал электрическим лобзиком.



Получилась вот такая удобная рукоятка.




Далее он взял стальной пруток диаметром 10 мм. Зафиксировал его в патроне шуруповерта, и обработал наждачной бумагой.


Затем, зажав пруток в тисках, и нагревая его, согнул в П-образную форму.






Прикрепил заготовку к нижней части рукоятки саморезом, и подготовил первый вариант будущей рогатки.



От трех зубных щеток отрезал головки со щетиной.



От стальной трубы диаметром 32 мм из амортизатора сделал вот такую заготовку, просверлил в ней три симметричных отверстия.



Затем зафиксировал щетки внутри кольца саморезами.



В верхних частях плечей просверлил отверстия, и нарезал в них резьбу М6.



Из другого прутка согнул заготовку для упора.



Усилил верхнюю часть рамы, прикрутил винтиками ролики.


Затем покрасил раму, защитив при этом от краски рукоятку малярным скотчем.



Следующий момент - пропитка дубовой рукоятки льняным маслом.



Теперь окончательная сборка основной части рогатки.






Из стальной пластины изготовил прижим для упора. Установил его на место, зафиксировал саморезами.




Далее следует изготовление тяг из силиконового шланга.




А вот так завязывается основной узел.









Обрезает тяги до необходимой длинны.



Продевает концы тяг через расточенные гайки М10, которые приварены к передней вилке.



Остается только одеть широкую ленту на края упора, и рогатка готова!




Вот так она раскладывается, в руке сидит очень удобно.






Для удобства стрельбы мастер изготовил вот такое спусковое кольцо, оно надевается на палец.

Стрельба с расстояния в 10 метров - все стрелы попали в цель!




Теперь 15 метров. И снова все отлично. Автор признается, стрелы очень хорошо застряли, вытащить их не так легко.



Именно вот так работает спусковое кольцо. С ним стрелять намного удобнее.






Вот такая рогатка получилась у мастера.

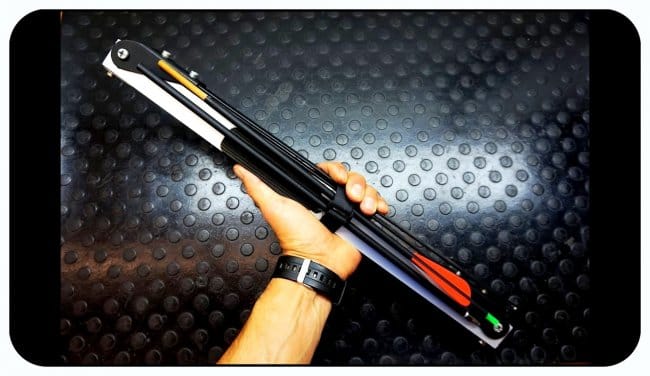

В недавней статье уже был описан этот лук из торсиона. Причем усилие у рогатки - всего 12 килограмм, а у этого лука - 15. Но интересно, что скорость полета стрелы, запущенной из рогатки почти в два раза выше.

На тросик - фиксатор стрелы он намотал немного изоляционной ленты. Желательно это делать при помощи термоусадочной трубки до завязывания петли. А стрелы Вы можете приобрести по этой ссылке.





Мастер еще раз показывает работу спускового кольца.




Вот и все, можно сложить рогатку.

Спасибо автору за простую идею по изготовлению необычной рогатки для стрел!

Всем хорошего настроения, удачи, и интересных идей!

Источник
