Разметочный рейсмус со стальной линейкой

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала "Pask Makes" расскажет Вам про изготовление очередной версии разметочного рейсмуса.

Похожий инструмент был описан в этой статье.

Материалы.
- Доски
- Клей ПВА
- Шлифовальный станок
- Обрезок полотна ножовки
- Стальной болт
- Двухкомпонентная эпоксидная смола
- Металлическая линейка
- Ацетон
- Льняное масло или пропитка для дерева.

Инструменты, использованные автором.
- Ленточная пила
- Стамеска, напильник, струбцины
- Верстак
- Шуруповерт
- Циркулярная пила
- Фрезерный станок
- Японская пила
- Ножницы по металлу
- Торцовочная пила
- Электронный штангенциркуль
- Ножовка по металлу
- Тиски
- Сверлильный станок
- Орбитальная шлифовальная машинка
- Угольник, карандаш, пассатижи
- Заточные камни.

Процесс изготовления.
Из подходящего лесоматериала автор вырезает заготовку для основания квадратной формы, выравнивает её рубанком.


Все материалы для этого проекта берутся из обрезков вот этой разделочной доски.

Также автор вырезает узкую полоску дерева.

Затем заглубляет циркулярный диск, и делает достаточно широкий желобок на нижней стороне квадратной доски, пользуясь при этом только упором (и никаких Дадо дисков!).

Длинная дощечка плотно ложится в сделанный паз

Далее он разрезает квадратную доску пополам, а затем каждую половину режет вдоль, срезая лишний материал. С одной части он убирает примерно 7 мм, а со второй 1,5 мм материала.

Обе половины промазываются клеем по дереву и стягиваются струбцинами.

Ставя ножку циркуля в каждый из двух противоположных углов, мастер размечает два полукруга, и вырезает по контуру на ленточной пиле.

Мастер намеренно сделал обратную сторону глубже у основания, нежели сверху. Но за счёт этого изделие смотрится несколько массивно.


Поэтому автор снимает вот этот угол при помощи стамески.

Немного шлифовки на станке.

Теперь необходимо сделать резец и прижимной винт.

Существует много способов, как можно сделать резец. Лезвие от старой пилы также сгодится для этой цели. Это всё, что от него осталось. Из остального материала он сделал скребки. Ещё раньше с помощью УШМ автор сделал на лезвии лёгкий надрез (важно не переборщить с УШМ, так как разогрев, неизбежно возникающий при распиловке, может изменить свойства стали), и теперь по этой линии будет довольно легко отрезать пластину обычными ножницами по металлу.

Получившуюся пластину он зажимает в тисках и обрезает симметрично края.

Далее он шлифует и затачивает края.

Теперь он зажимает рукоять, размечает её и делает распилы японской пилой, затем выдалбливает стамеской середину.


Теперь сюда войдёт лезвие.

Далее мастер выпиливает небольшой брусочек нужных размеров, смазывает клеем и им прижимает лезвие. После фиксации струбциной лезвие вытаскивается. Лишний материал срезается.



На сверлильном станке он делает отверстие в рукояти и вставляет туда зубочистку.

С торцевой части рукояти он также высверливает отверстие, и нарезает в нем резьбу.

У мастера нет подходящего болта из нержавеющей стали. Он намерен превратить вот этот с шестигранной головкой в нужный болт. Для этого он спиливает лишнюю часть и нарезает резьбу.


Болт обматывается изоляционной лентой и закрепляется в сверлильном станке. Теперь его головку можно отшлифовать крупнозернистым наждаком. Конечно, такой болт можно просто заказать или купить, но автор просто хочет побыстрее закончить проект.

Итак, он зажимает болт в тисках, проложив предварительно с обеих сторон тонкие жестяные пластины, для того, чтобы металл не деформировался. И вставляет старый напильник между болтом и губой тисков. Остаётся только постукивая по напильнику молотком сделать накатку на шляпке болта. Очень жёсткий метод, надо сказать.



Можно собирать разметочную часть. Резак на месте, болт тоже.

Вероятно читатель заметил зазор в пазе. Автор на этот случай припас линейку из нержавеющей стали, он пропускает её через тонкую щель и приклеивает на двухкомпонентную эпоксидную смолу, предварительно обезжирив поверхности ацетоном.



Вы можете сделать рукоять такой длины, как Вам надо. Здесь достаточно места для 25 см, но автор всё же обрежет рукоять до 15 см для компактности.

Поскольку это не очень крепкая порода дерева, да и обрезок линейки тоже уже ни чему, автор решает применить его для усиления конструкции. Он обрабатывает его и прилаживает к лицевой части измерительного прибора.


Этот болт сделан таким же образом, как и первый. Он будет фиксировать положение рукоятки в основании.

Все элементы прибора смазываются льняным маслом.


А вот так собирается разметочный рейсмус.





Посмотрите его в работе!



Спасибо автору за простой, но очень важный инструмент для дома и мастерской!





Всем хорошего настроения, удачи, и интересных идей!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

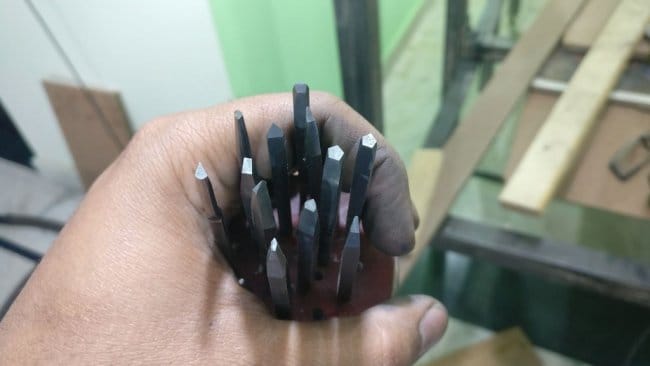

Изготовление бит для гравера
