    Лобзиковый станок из старого электрического лобзика

    Здравствуйте, уважаемые читатели и самоделкины!
    В данной статье, автор YouTube канала "Crazy Workshop" расскажет Вам про способ изготовления бюджетного лобзикового станка.

    Проект может занять достаточно много времени, но при наличии инструментов может занять меньше дня.

    Материалы.
    - Электрический лобзик
    - Старая пилка от лобзика
    - Листовая фанера
    - Клей ПВА
    - Краска
    - Наждачная бумага
    - Шток, втулка, пружина
    - Саморезы по дереву.

    Инструменты, использованные автором.
    - Шуруповерт
    - Ленточная пила
    - Сварочный аппарат
    - Штангенциркуль
    - Болгарка, отрезной диск
    - Орбитальный шлифовальный станок
    - Нейлер
    - Сверла Форстнера
    - Струбцины
    - Сверлильный станок
    - Коронка по дереву, перьевое сверло
    - Тиски.

    Процесс изготовления.
    Для начала проекта автор вырезал фанеру по следующим размерам:
    6 заготовок 280Х75 мм
    4 заготовки 600Х75 мм
    2 заготовки 100Х75 мм
    и одну для рабочей поверхности 670Х340 мм.


    Затем он разметил заготовку для стола, и вырезал при помощи ленточной пилы.



    Края столешницы обработал на шлифовальном станке.

    Четыре заготовки 600Х75 мм соединил между собой скотчем, и сделал дугообразный вырез.



    Затем приступил к сборке боковых опор столика, склеивая заготовки между собой, и фиксируя нейлером.



    Края полученных заготовок подравнял на ленточной пиле.

    И приступил к сборке и склейке опор.



    Перемычки дополнительно зафиксировал шурупами.

    Основа столика готова, можно примерять столешницу.


    Затем взял старую пилку от электрического лобзика, и сточил ей зубцы.


    К переднему краю пилки приварил вот такой держатель полотна с зацепом.


    Приблизительно примерив лобзик к столешнице, высверлил рабочее отверстие. Оно будет нужно для быстрого доступа к держателю полотна, и будет закрываться дополнительной крышечкой.


    Теперь нужно изготовить подкладки для лобзика.


    Перьевым сверлом высверлил в подкладках отверстие немного меньшего диаметра, чем в столешнице. Затем разметил и приклеил обе подкладки к нижней части столика.



    Затем прикрутил к подкладкам подошву лобзика, и установил его на место.


    Установил опоры на столешницу, и зашкурил все элементы.

    Прикрутил опоры к столешнице при помощи мебельных уголков.

    Теперь мастер приступает к изготовлению верхнего натяжителя полотна. Для этого нужен шток, втулка и пружина.



    Собрал верхнюю часть натяжителя.

    При помощи штангенциркуля перенес размеры втулки на заготовки для держателя.



    Теперь вырезает заготовки для держателя плеча и держателя натяжителя.



    На торце штока автор размечает и вырезает прорезь для полотна.


    Вот такой зацеп с прорезью получился на штоке.


    Высверливает необходимые отверстия для втулки и болтов крепления в держателе.




    Примеряет все элементы крепления плеча.


    Затем окрашивает стойки, переворачивает устройство вверх ногами, крепит стойки к основанию.


    На этом этапе стол выглядит так.


    Устанавливает лист фанеры, и наносит на него разметку для вырезания.





    Вырезанное плечо фиксирует струбциной в стойках.

    Прикручивает держатель к плечу, а его - к стойкам.

    Теперь собирает конструкцию опорного подшипника, и крепит на держателе.


    Устанавливает полотно на свое место, сначала к лобзику.




    Затем надевает защитную крышку, продевает в нее полотно, и фиксирует в натяжителе.

    Станок готов к испытаниям! Даже мелкие детали ему даются очень легко.






    Спасибо автору за идею очень полезного станка для мастерской!




    Всем хорошего настроения, удачи, и интересных идей!

    Источник
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

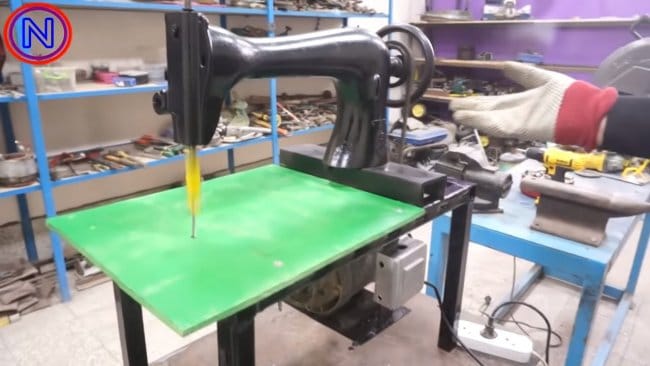

    Лобзиковый станок из швейной машины
