Двухполярный детектор напряженности электрического поля

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала "Thomas Kim" расскажет Вам о простом детекторе напряженности электрического поля. При помощи этого устройства можно даже обнаруживать грозовые разряды, не говоря уже об обычном статическом электричестве.

Устройство изготовлено из минимума деталей, которые найти не составит труда.

Материалы.
- Небольшая пластиковая бутылка

- Держатель батареек
- Две 1,5 В батарейки ААА
- Красный и синий светодиоды
- Две тактовые кнопки
- Транзисторная сборка FDS8958A

- Два резистора 100 Ом
- Пластиковая и стеклянная трубки

- Провода.

Инструменты, использованные автором.
- Клеевой пистолет
- Паяльник
- Шуруповерт
- Кусачки
- Генератор Ван де Граафа.

Процесс изготовления.
Итак, для начала мастер подготавливает корпус для устройства. Высверливает в центре крышки отверстие, и вставляет в него пластиковую трубочку.


Обрезав ее до нужной длины, фиксирует ее термоклеем с обратной стороны крышки.

Затем обрезает трубку немного короче, чем стеклянная.


Надев стеклянную трубку на пластиковую, фиксирует клеем у основания и на конце. Должно быть максимально герметично.


С нижней стороны крышки делает из обрезков трубки раму для электроники.




Далее устройство будет собираться по следующей схеме.

Разогнув ножки кнопкам, приклеивает их к раме. Они нужны только для припаивания микросборки. Никакой другой функции они не выполняют. Их можно заменить обрезками ножек от резисторов.


Затем автор делает отверстие в центральной трубке.

Укорачивает две ближние ножки кнопок, а дальние подгибает так, чтобы было удобно припаять четыре ножки транзисторной сборки.


Теперь залуживает контакты, и припаивает транзисторную сборку. А именно выводы 1-4.


К контактам 5-6 припаивает плюс синего, а к контактам 7-8 минус красного светодиодов.

Затем к оставшимся выводам светодиодов припаивает резисторы номиналом 100 Ом.

Резистор от красного светодиода припаивается к контакту кнопки, соответствующая 3-му контакту чипа.


Заизолировав вывод резистора от синего светодиода, припаивает к 1-му контакту.


Итак, основная часть устройства собрана.

Из двух проводков делает две антенны в виде петель, и припаивает на оставшиеся контакты кнопок. Или 2, 4 контакты чипа.


Остается заправить антенны в трубочку.



Последним припаиваются контакты батарейного отсека прямо к выводам резисторов.


Батарейный отсек остается закрепить на раме термоклеем, и закрыть крышку.


Включив генератор Ван де Граафа, автор проверяет работу устройства. Если держаться за корпус - видно, что вокруг положительный заряд. Для проверки работы обратного ключа - достаточно взяться за антенну.


Теперь проверка двумя разными генераторами, один дает положительный разряд, а второй - отрицательный.


Устройство еще долго помнит накопленный заряд, достаточно прикоснуться к антенне для его сброса.


Спасибо автору за простое, но полезное устройство!

Всем хорошего настроения, удачи, и интересных идей!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

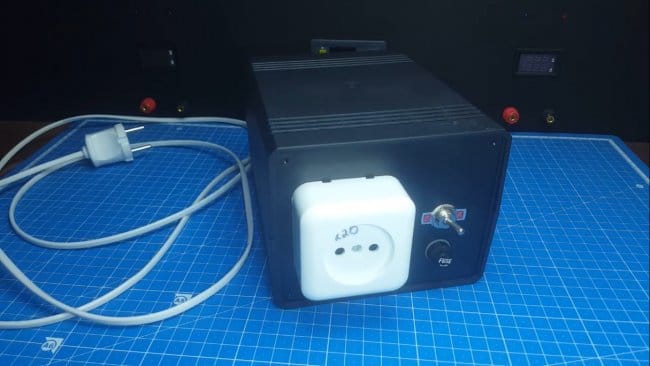

Устройство для безопасной проверки приборов. Гальваническая развязка
