ШИМ-регулятор скорости для самодельного электровелосипеда










Ранее мастер работал над преобразованием своего велосипеда в электрический, используя двигатель постоянного тока для автоматического механизма двери. Также им была создана аккумуляторная батарея, рассчитанная на 84 В постоянного тока.

Теперь ему требуется регулятор скорости, который может ограничивать количество энергии, подводимой к двигателю от аккумуляторной батареи. Большинство доступных в сети регуляторов скорости не рассчитаны на такое высокое напряжение, поэтому было решено сделать его самому.

В данном проекте будет спроектирован и построен индивидуальный ШИМ-регулятор скорости для управления скоростью крупномасштабных двигателей постоянного тока.

Шаг 1: Инструменты и материалы








Для этого проекта понадобятся базовые инструменты для пайки, такие как:

- Паяльник;
- отсос припоя;
- Плоскогубцы;

Схема, файлы Gerber и список компонентов доступны здесь.

Шаг 2: Проектирование контроллера скорости






Так как мы стремимся контролировать скорость двигателя постоянного тока, то мы можем использовать две технологии. Понижающий преобразователь, который понижает входное напряжение, довольно сложен, поэтому было решено использовать PWM Control (Pulse Width Modulation). Подход прост, чтобы контролировать скорость питания батареи, он включается и выключается с высокой частотой. Для изменения скорости движения велосипеда изменяется рабочий цикл или период времени выключения контроллера.

В настоящее время механические переключатели не должны подвергаться такому высокому напряжению, поэтому подходящим выбором для такого применения является N-канальный Mosfet, который специально предназначен для обработки умеренного количества тока на высокой частоте.

Для переключения полушарий необходим сигнал ШИМ, который вырабатывается ИС таймером 555, а рабочий цикл сигнала переключения изменяется с помощью потенциометра 100 кОм.

Так как мы не можем работать с таймером 555 выше 15 В, придется включить интегральную микросхему преобразователя lm5008, которая понижает входное напряжение с 84 В до 10 В постоянного тока, который используется для питания таймера и охлаждающего вентилятора.

Для обработки большого количества тока было использовано четыре N-канальных Mosfets, которые подключены параллельно.

Кроме того, были добавлены все дополнительные компоненты, как описано в таблицах данных.

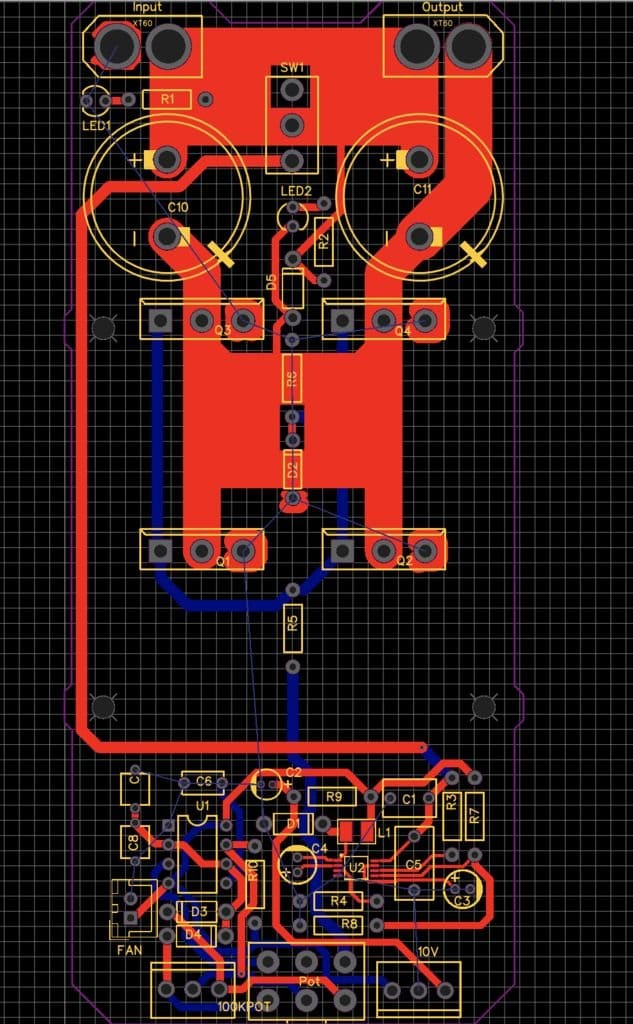

Шаг 3: Проектирование печатных плат


ШИМ-регулятор скорости для самодельного электровелосипеда




Закончив схему, было решено заняться разработкой специальной печатной платы для регулятора скорости. Было решено спроектировать это устройство так, чтобы оно было способно к дальнейшим модификациям для других DIY-проектов мастера, которые используют большие двигатели постоянного тока.

Идея проектирования печатной платы, возможно, требует больших усилий, но оно того стоит. Всегда старайтесь проектировать определенные модули на плате с другой стороны. К таким модулям относятся схема управления и питание. Это делается для того, чтобы при соединении всего вместе можно было выбирать подходящую ширину печатной дорожки, особенно на стороне питания.

Также было добавлено четыре монтажных отверстия, которые будут полезны для монтажа контроллера и удержания вентилятора вместе с радиатором над полевыми МОП-транзисторами.

Шаг 4: Заказ печатных плат







В отличие от любой другой заказной детали для DIY-проекта, печатные платы, безусловно, самые легкие. Как только файлы Gerber для окончательной компоновки печатной платы были готовы, осталось сделать несколько кликов для заказа специализированных печатных плат.

Все, что сделал мастер этого проекта, так это отправился на PCBWAY и загрузил свои файлы Gerber. После того, как их техническая команда проверит дизайн на наличие ошибок, дизайн будет отправлен на производственную линию. Весь процесс займет два дня и печатные платы придут по указанному адресу в течение недели.

Файлы Gerber, схема и спецификация для печатной платы регулятора скорости доступны здесь.

Шаг 5: Сборка печатных плат






















Как и ожидалось, печатные платы прибыли в течение недели. Качество печатных плат абсолютно безупречное. Пришло время собрать все компоненты, как указано в спецификации, и поместить их на место.

Чтобы все шло гладко, нужно начать с самого маленького компонента на печатной плате, который в нашем случае является преобразователем LM5008 Buck, компонентом SMP. Как только компоненты были припаяны, согласно схемы, мастер приступил к работе с более крупными компонентами.

После сборки платы, пришло время расположить таймер 555 с выемкой в правильном направлении.

Шаг 6: Охлаждение








С таким огромным количеством энергии, с которым потребуется иметь дело, очевидно, что плата будет нагреваться. Поэтому, чтобы справиться с избытком тепла, необходимо согнуть полевые МОП-транзисторы и установить вентилятор на 12 В с переключателем между радиаторами.

После этого ШИМ-регулятор скорости готов к работе.

Шаг 7: Тестирование контроллера










Для тестирования контроллера будет использована аккумуляторная батарея на 84 В для электрического велосипеда, которая была изготовлена мастером ранее. Контроллер временно подключен к аккумуляторной батарее и мотору, который прикреплен к велосипеду для привода заднего колеса.

После переключения переключателя, контроллер включается и вентилятор обдувает воздухом полевые МОП-транзисторы. При вращении потенциометра по часовой стрелке, двигатель начинает вращаться и постепенно увеличивает скорость, пропорционально вращению ручки.

Шаг 8: Окончательные результаты









Регулятор скорости готов и он превзошел все ожидания мастера в отношении его возможностей. Контроллер легко работает от аккумуляторной батареи 84 В и плавно контролирует скорость двигателя.

Но чтобы протестировать этот регулятор скорости под нагрузкой, мастеру необходимо закончить свой велосипедный проект и смонтировать все компоненты вместе.

Также вы можете посмотреть видео по сборке данного контроллера:

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Индуктоган своими руками

Генератор высокого напряжения

4
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
3.3
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
4
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 3.75 из 10 (голосов: 4 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
4 комментария
  1. Korolev
    Для переключения полушарий необходим сигнал ШИМ
    Э-э-э, стесняюсь спросить: верхних или нижних?
    крупномасштабных двигателей постоянного тока
    Хотелось бы поподробнее о масштабируемости двигателей постоянного тока.
    чтобы контролировать скорость питания батареи
    ???
    была создана аккумуляторная батарея, рассчитанная на 84 В постоянного тока
    В настоящее время механические переключатели не должны подвергаться такому высокому напряжению
    Это вообще о чём?
    Идея проектирования печатной платы, возможно, требует больших усилий, но оно того стоит
    Усилий, судя по всему, физических, или нижних полушарий?
    для монтажа контроллера и удержания вентилятора вместе с радиатором над полевыми МОП-транзисторами
    А под можно?
    дизайн будет отправлен
    Не понял, что будем отправлять?
    необходимо согнуть полевые МОП-транзисторы и установить вентилятор на 12 В с переключателем между радиаторами
    Да уж! Лёгкость мысли необыкновенная! Уважаемый WARENIC! Вы сами - то читаете выкладываемые материалы? nea
    1. Dimon
      Похоже что текст статьи был выдернут из буржуйского сайта и тупо переведен он лайн переводчиком. Человеком копипастером особо не вникающим в суть.
  2. Иван_Похмельев
    Транзисторы неправильно установлены. Учитывая, что предполагается их использовать на транспортном средстве, велик шанс отламывания ног. Кроме того, радиатор тоже установлен неправильно.
    Ещё один "шедевр" из описания:
    Всегда старайтесь проектировать определенные модули на плате с другой стороны. К таким модулям относятся схема управления и питание.
  3. Diman Veter
    уважаемый генератор 555..тебя воткнули без токовых защит, назвали ШИМом и унизили велосипедисты....котором педалить лень
