Беспроводная Wi-Fi аудиосистема своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Наверняка многие из Вас часто слушают музыку. Но держать телефон подключенный к колонкам проводами не всегда удобно.
В данной статье, автор YouTube канала «Владимир Натынчик» расскажет Вам, как сделать колонки беспроводными.

Многие используют для этого Bluetooth модули, но их дальность работы около 5 метров, а качество оставляет желать лучшего. Автор предлагает использовать систему передачи и декодирования аудиосигнала по Wi-Fi. Дальность при этом будет около 50 метров. Эта самоделка очень проста в изготовлении.

Материалы.
— Wi-Fi Модуль аудиоресивера Arylic
— Блок питания 5В
— Провода
— Изоляционная лента.

Инструменты, использованные автором.
— Отвертки
— Паяльник, кусачки.

Процесс изготовления.
Итак, автор приобрел небольшой Wi-Fi аудиомодуль. Он имеет весьма неплохие характеристики. Встроенная аудиокарта позволяет декодировать аудио с вот такой дискретизацией 24bit/192kHZ. При этом общие искажения составляют не более 0,009%. Также система поддерживает следующие форматы FLAC/AAC+/ALAC/MP3/APE/WAV. Также поддерживаются музыкальные онлайн сервисы. Кроме платы в комплекте идут кабеля для подключения сигнала и питания.



Владимир будет устанавливать ее в свои колонки. Можно сделать и отдельный модуль. Он разбирает основную колонку, в которой установлен усилитель.



Далее необходимо найти провода питания после предохранителя и выключателя. К ним нужно будет подключить блок питания на 5 Вольт.



Автор врезался в провода питания 220 Вольт, подпаял их к блоку питания. Затем припаял к выходу блока провод из комплекта приемника.



Тщательно заизолировал плату блока питания, и нашел на плате входы левого и правого канала.

Припаял провода к сигнальным входам колонки, подключил разъемы к плате приемника.



Перед сборкой колонки проверил работоспособность системы.


Для воспроизведения музыки с телефона он установил приложение «Muzo». Программа обнаружила приемник, и подключилась к нему. Теперь можно слушать музыку!





Спасибо Владимиру за интересную идею по установке приемника!


Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

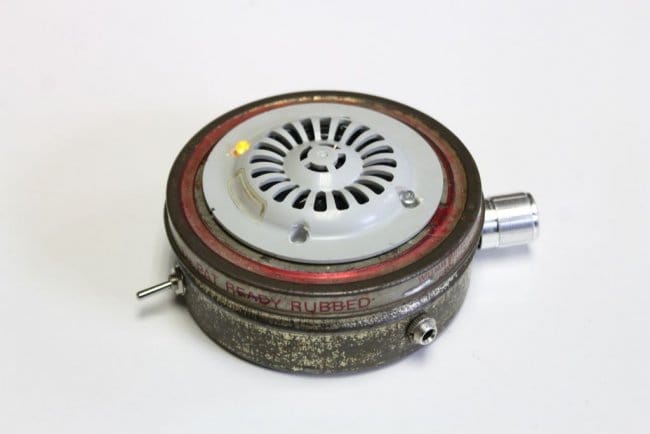

Трудно начинающему музыканту без метронома!

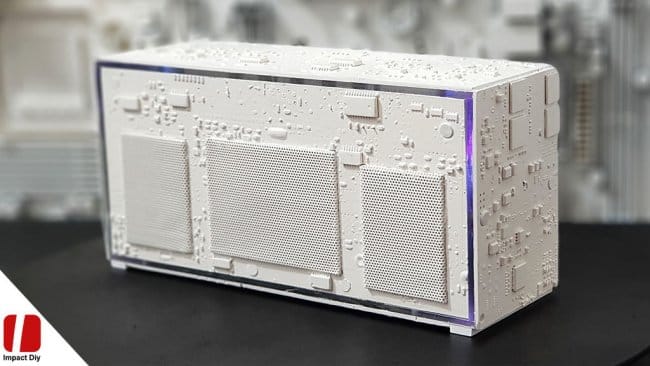

Корпус для портативной колонки - из оргстекла и печатных плат
