Печь Булерьян своими руками



"Когда речь идет о отоплении комнаты или дома в разгар зимы, кто мы такие, чтобы спорить с канадскими лесорубами?"

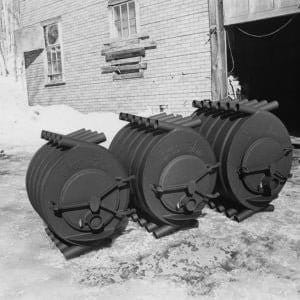

Именно такие слова размещены на сайте одного из производителей печи Бурельян. Разработанная Эриком Дарнеллом в 1975 году в Вермонте эта печь быстро заработала популярность среди американских и канадских лесорубов. Со временем Эрик основал компанию и вышел на Европейский рынок.
Печь Булерьян своими руками


Популярность этой печки в ее оригинальной конструкции. По контуру топки печи приварены трубы, по сути трубы и есть топка. Один конец трубы смотрит вверх, другой вниз. Когда в топке горит топливо, холодный воздух засасывается через нижнее отверстие и, после нагревания, выходит через верхнее. По утверждению некоторых производителей КПД такой печи достигает 80%, а температура воздуха в верхней части трубы, после 15 минут горения топлива в печи, достигает 100-120°C.

Обычно печь изготавливают из круглой трубы. Мастер-самодельщик, для своего гаража, решил сделать печь из профильной трубы. Работа с профильной трубой проще, ее не нужно гнуть, а лишь разрезать под определенным углом и сварить.
Чертеж с размерами печи можно скачать здесь.

Инструменты и материалы:
-Угловая шлифовальная машина;
-Лобзик;
-Сварочный аппарат;
-Рулетка;
-Маркер;
-Молоток;
-Зажимы;
-Металлическая щетка;
-Угольник;
-Магниты;
-Профильная труба 60X60 мм;
-Листовой металл;
-Аэрозольная термостойкая краска;
-Уайт-спирит;
-Металлический стержень;
-Шайбы;
-Пружины;
-Демпфер 70 мм;




Шаг первый: резка
Сначала мастер, под углом 45 градусов, разрезает профильную трубу на заготовки.



Шаг второй: сварка
Сначала мастер сделал шаблон, а затем сварил секции из заготовок. После сварки зачищает сварные швы.




Теперь секции нужно сварить между собой. Секции чередуются, если на одной секции трубы открытой стороной смотрят в одну сторону, то на другой секции в противоположную. Всего нужно сварить по 4 секции с каждой стороны. Затем между секциями приваривается металлическая полоса.







Шаг третий: задняя стенка
Теперь нужно вырезать и приварить заднюю стенку. В стенке мастер вырезает отверстие и приваривает дымоход диаметром 70 мм.






Шаг четвертый: верхняя секция
Для того, чтобы пламя не попадало прямо в дымоход, мастер сваривает из металла отбойник. Вырезает и сваривает два металлических листа. Приваривает их под дымоходом.




Шаг пятый: приток воздуха
Это то, что мастер скопировал из оригинального Bullerjan, который у него был. Это две круглые трубки с тремя отверстиями сбоку и на конце. Эти трубы обеспечивают приток свежего воздуха через первые две квадратные трубы.

Мастер объясняет их назначение так: как только огонь достигает определенной температуры, перекрывается основной воздухозаборник, и начинается образование древесного газа. Тогда основной воздухозабор будет проходить через эти две трубки.

Сначала нужно приварить шайбы на одном конце трубы. Затем нужно просверлить отверстия. Три маленьких отверстия сбоку и одно большое в секции печи (для каждой трубки). Далее идет сварка. Отверстия на стороне трубы должны быть направлены в сторону, в которую будет идти дым.


Шаг шестой: передняя часть
Аналогично задней части приваривает переднюю пластину. Затем размечает и вырезает проем для двери. Вокруг проема приваривает полосу.




Изготавливает дверцу и петли. Приваривает петли и устанавливает дверь.




Шаг седьмой: воздуховод
Из трубы делает воздухозаборник. Внутрь него устанавливает задвижку. Приваривает воздухозаборник в нижней части дверцы.





По внутренней части двери приваривает уплотнитель из профильной трубы. Приваривает ручку и задвижку из пружины на дверь.







Шаг восьмой: покраска
Последний шаг - покрасить обогреватель. Конечно, это не обязательно, но это придает печи приятный вид. Мастер решил покрасить свой Bullerjan в черный матовый цвет. Поскольку печь очень сильно нагревается, нужна краска, способная выдерживать такие температуры. Перед покраской также важно очистить печь с помощью обезжиривателя, чтобы избавиться от грязи и масла.



Шаг девятый: безопасность
При эксплуатации печи мастер позаботился о безопасности. Во-первых, он установил печь на металлический лист, а стены вокруг нее покрыл огнеупорным материалом. Во-вторых, обзавелся огнетушителем и установил противопожарный датчик и датчик угарного газа.




Печь готова и мастер доволен ее работой.







Весь процесс по изготовлению печи можно посмотреть на видео.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

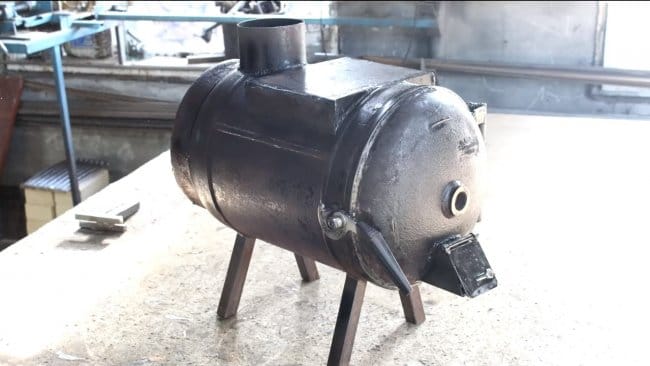

Маленькая буржуйка с варочной плоскостью из газового баллона

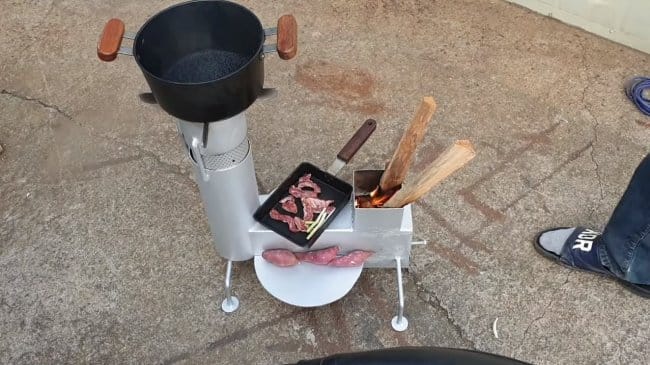

Простая маленькая печь с конфоркой и варочной плоскостью
