    Технология изготовления деревянного глобуса





    Описание изготовления глобуса мастер-самодельщик начинает следующими словами: "Привет всем вам круглые и плоские земляне! Кем бы вы ни были, мне все равно, поэтому не судите слишком строго, но я сделал свой следующий проект круглым."

    Как видим с чувством юмора у мастера все в порядке, впрочем, как и с мастерством. Возможно следующую свою самоделку он сделает для тех, кто верит, что Земля плоская-)))

    А теперь давайте рассмотрим, как он сделал свой деревянный глобус.

    Инструменты и материалы:
    -Доски различных пород дерева;
    -Рулетка;
    -Циркулярная пила;
    -Фуганок;
    -Столярный клей;
    -Струбцины;
    -Линейка;
    -Карандаш;
    -Токарный станок;
    -Наждачная бумага;
    -Ножовка;
    -Принтер;
    -Ножницы;
    -Выжигатель;
    -Дрель;
    -Шлифмашинка;
    -Металлический стержень с резьбой;
    -Декоративная гайка;

    Шаг первый: выбор материала
    Для изготовления глобуса мастер использовал доски различных пород дерева, а именно: ольха, сосна, дуб, осина, липа и вяз.




    Дальше нужно выбрать, какого размера будет глобус. Этот размер ограничен параметрами токарного станка. В данном случае максимальный диаметр заготовки может быть не более 21 см, а длина не более 37 см.


    Шаг второй: подготовка материала
    Учитывая размер приведенный выше мастер отрезает доски. Всего нужно 13 заготовок.


    Остругивает доски. При строгании мастер старался оставлять ширину досок около 21,5 см,и толщину 1,6 см.




    Если ширина досок меньше 21,5 см, можно их склеить.



    Дальше мастер раскладывает доски по породам дерева.

    Шаг третий: склейка
    Собирает доски в стопку чередуя разные породы.



    Дальше мастер склеивает стопку. Здесь есть одна хитрость. Стопка большая и при зажиме струбцинами некоторые доски могут смещаться. Чтобы избежать этого мастер наносит клей, а затем посыпает доску солью. Соль не даст скользить доске. В дальнейшем она просто растворится в клее.










    Шаг четвертый: цилиндр
    Клей высох, и мастер торцует заготовку, а затем обрабатывает ее на строгальном станке, формируя цилиндр.









    Шаг пятый: токарная обработка
    Отмечает на торцах заготовки центры и устанавливает ее в токарный станок.




    Обтачивает заготовку.



    Дальше мастер делит заготовку на две части и протачивает. Из одной части будет сделана сам глобус, из другой основание.





    Продолжает вытачивание деталей.










    Шлифует заготовку.



    Заготовка будет разрезаться, и мастер максимально стачивает древесину в местах обрезки.




    Шаг шестой: обрезка
    Разрезает заготовку на две части.




    Шлифует место среза.



    Шаг седьмой: перенос карты на глобус
    Дальше мастер распечатывает карту мира с учетом диаметра шара. Распечатанную карту вырезает и использует как шаблон. Мелкие острова мастер не вырезал, а рисовал "на глаз".



    Шаг восьмой: выжигание
    Теперь мастер приступает к выжиганию. Сначала выжигает по контуру материки и острава.




    Затем выжигает внутреннею часть континентов.






    Рисует и выжигает символ компаса.


    Шаг девятый: ось
    Теперь нужно просверлить в глобусе сквозное отверстие. Мастер отмечает центр снизу и сверху глобуса.


    Сверху по центру забивает гвоздь и привязывает шнур. Второй конец шнура размещает на Южном полюсе. Чертит линию между полюсами. Затем разворачивает глобус на 90 градусов и чертит вторую линию.




    Затем, ориентируясь на линии и проворачивая глобус каждые 2 см сверления, сверлит сквозное отверстие.


    Предварительно устанавливает ось.


    Шаг десятый: дуга
    Для дуги мастер использует вяз.
    Шлифует доску.



    Внутренний диаметр дуги на 0,5 см больше диаметра глобуса. Мастер размечает доску. Вырезает фрезой внутренний диаметр, и лобзиком внешний.






    Шлифует дугу.



    На двух, противоположны конца дуги, сверлит отверстия.

    В нижнее отверстие устанавливает резьбовую втулку.





    Шаг одиннадцатый: основание
    Теперь мастер переходит к доработке основания. Размечает и вырезает в ножке паз равный ширине дуги.





    Приклеивает дугу к ножке основания.




    Шаг двенадцатый: покрытие
    Основание мастер покрывает морилкой под орех, в два слоя.






    На глобус нанес сине/зеленое покрытие, в три слоя. После просыхания нанес сверху слой лака.






    Кстати, вес глобуса около 2, 5 кг.


    Шаг тринадцатый: сборка
    Теперь осталось собрать глобус. Шар помешается в дугу и фиксируется стержнем. Сверху стержня мастер прикручивает декоративную гайку.




    Все готово.



    Весь процесс по изготовлению деревянного глобуса можно посмотреть на видео.

    Источник
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Различные виды шлифовки и станков для нее

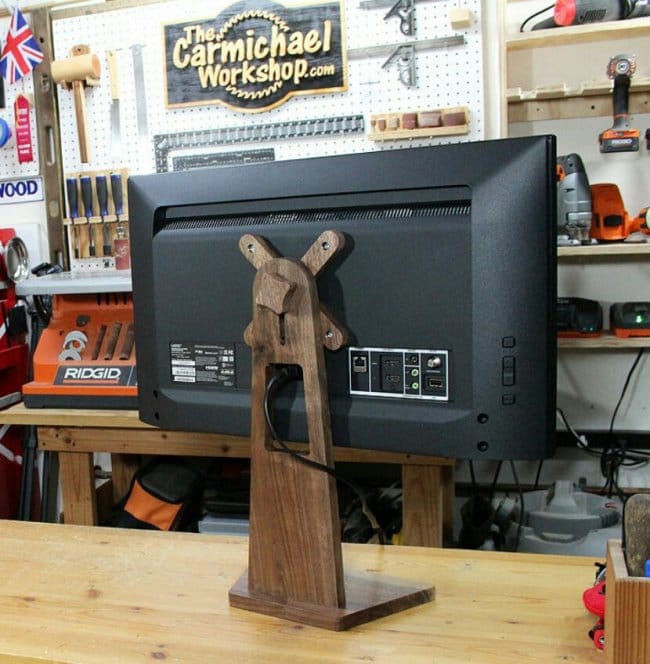

    Деревянная подставка для ЖК-телевизора или монитора
