Маленький шлифовальный станок из алюминия и мотора 775





Приветствую всех любителей помастерить, предлагаю к рассмотрению простой и надежный шлифовальный станок на основе мотора 775. Преимущество такой машины в том, что она издает мало шума и потребляет мало электроэнергии, благодаря небольшой мощности станок можно использовать в квартире и ваши соседи вас не услышат. Помимо этого, такой станок можно питать даже от аккумулятора, здесь используется моторчик на 12-24В. Что касается шлифовальных лент, то автор использовал уже готовые, покупные, их можно резать до нужной ширины. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
- алюминиевый уголок и пластины;
- подшипники для роликов;
- сантехническая труба;
- мотор 775;
- пружина;
- винты, шайбы, гайки;
- стальной стержень;
- фанера для основания;
- гнездо для подключения блока питания;
- включатель;
- клепальные гайки;
- провода.

Список инструментов:
- напильник;
- тиски;
- дрель;
- рулетка;
- ножовка по металлу;
- штангенциркуль;
- маркер;
- паяльник.

Процесс изготовления станка:

Шаг первый. Ведомые ролики
Делаем ведомые ролики, нам их понадобится сделать два штуки. В качестве основы для роликов используем пластиковые сантехнические трубы, в них запрессовываются подшипники.

Нам нужно также сделать оси для роликов, автор использовал стальные трубки, внутри которых нарезал резьбу под крепежные винты. С обеих сторон роликов находятся шайбы, в которые упирается шлифовальная лента, если готовых шайб нет, их можно вырезать подходящей коронкой из металла.
















Шаг второй. Изготовление рамы
Изготавливаем раму для станка, первым делом нам понадобится алюминиевый уголок, это будет основная стойка, к которой будет все крепиться. Вырезаем куски металла из уголка, дорабатываем все напильником и наждачной бумагой, как у автора на фото. На стойке будет крепиться двигатель, сверлим для его установки отверстия, мотор прикручиваем двумя винтиками.





















Чтобы закрепить стойку, понадобится из уголка сделать основу, крепим ее винтами с гайками к стойке. Далее все это дело прикручивается к листу фанеры или другому материалу. Из уголка также делаем упор, он крепится к стойке шарнирно, через винт с гайкой, это позволит изменить угол шлифовки в случае надобности.

Шаг третий. Натяжной механизм
Шлифовальный ремень должен быть постоянно натянут, чтобы не происходило пробуксовки ведущего ролика. Один из роликов должен быть закреплен на рычаге, а рычаг должен быть шарнирно прикреплен к стойке. Все необходимые рычаги автор сделал из алюминиевых пластин, а для натяжения используется пружинка. Осью шарнира выступает винт с гайкой, гайка должна иметь пластиковое стопорное кольцо, чтобы можно было отрегулировать нужный зазор.




Шаг четвертый. Подключение мотора
На станке нужно установить включатель, а также гнездо для подключения блока питания или аккумулятора. Автор сделал для этих деталей специальный крепеж из алюминиевого уголка. Припаиваем к контактам провода, не забудьте заранее определиться с полярностью, иначе шлифовальная лента будет вращаться в неправильном направлении.






Шаг пятый. Завершающие штрихи
Устанавливаем на станок шлифовальную ленту, вам понадобится купить готовую шлифовальную ленту для ручных шлифовальных машин. А дальше просто режем ленту на полоски нужной ширины, вы можете выбрать себе ленты с нужной зернистостью. Если желания покупать ленты нет, можно сделать их самому путем склеивания, но бумагу лучше выбирать на тканевой основе, служить будет дольше.




Чтобы станок не шатался и не скользил при работе, автор прикрутил к основе резиновые ножки, такие можно заказать из Китая. Вместо ножек можно приклеить куски резины, к примеру, части резины от велосипедной или автомобильной камеры.

Вот и все, теперь станок полностью готов, можно работать, машина легко шлифует не только дерево, но и даже стальной болт. При желании можно подключить мотор через диммер, вы сможете точно настраивать обороты станка в зависимости от ваших потребностей. Вот и все, на это проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное, не забывайте делиться с нами своими идеями и самоделками!





Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

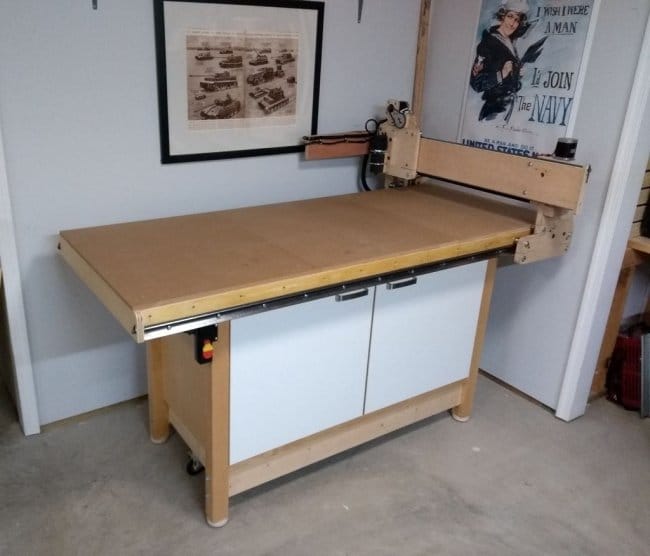

Дешевый фрезерный ЧПУ-станок

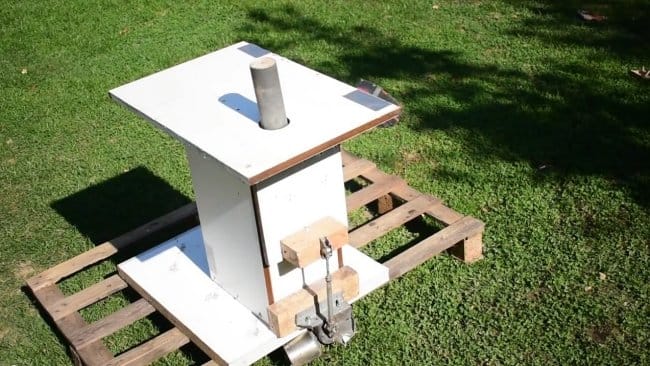

Осцилляционный шпиндельный станок из болгарки и мотора от дворников
