    Приспособление для просеивания компоста и грунта


    Помните самоделку "Нож, выкованный из велосипедных спиц"? Так вот, после изготовления ножа у мастера-самодельщика остались ободья от велосипедных колес. А как мы знаем, настоящий самодельщик ничего никогда не выбрасывает, а откладывает до следующей самоделки.

    Вот у мастера появилась потребность сделать проссеиватель для компоста. Не секрет, что в компост идет все подряд, от травы и листьев до веточек и фруктов. В итоге конечный продукт нужно просеивать, так как там попадаются не переработанные веточки, абрикосовые косточки, даже камешки мелкие (смотрим видео в конце статьи).

    С такой же проблемой столкнулся и мастер-самодельщик. Вот здесь ему и пригодились отложенные про запас ободья от велосипедных колес, и другие велозапчасти.

    Инструменты и материалы:
    -Ободья - 3 шт;
    -Проволочная сетка;
    -Кабельные стяжки;
    -Колеса тележные - 8 шт;
    -Электродвигатель;
    -Шкив;
    -Ремень приводной:
    -Крепеж;
    -Велосипедная вилка с колесом в сборе - 2 шт;
    -Металлический лист;
    -Дрель;
    -Проволока;
    -Плоскогубцы;
    -Сварочный аппарат;
    -Профильная труба;
    -Струбцины;
    -Рулетка;
    -Маркер;
    -Тиски;



    Шаг первый: сито
    Мастер раскраивает листовой металл на три полосы. Сгибает полосы в кольца и закрепляет их вокруг внутренней части ободьев.







    Отрезает необходимое количество проволочной сетки.


    Сгибает сетку цилиндром. Надевает на неё ободья, один по середине и два по краям, и закрепляет к ним сетку кабельными стяжками.













    Шаг второй: рама
    Теперь из профильной трубы нужно сварить раму. При изготовлении рамы нужно учитывать, что сито должно выступать с обеих сторон рамы, а также то, что сито не должно касаться рамы. Сито опирается на восемь тележных колес, закрепленных сверху и снизу внутри рамы.













    Шаг третий: привод
    Сито приводится в движения с помощью двигателя 1,4 л/с. Двигатель, через ремень передает вращательное движение на шкив, насаженный на вал. На другом конце вал шкив меньшего диаметра. Через него, ремнем, вращается сито.

    Сам двигатель крепится на поперечной балке, закрепленной на раме с помощью петель. Шкив крепится над двигателем с помощью двух профильных труб закрепленных таким Ʌ образом. Диаметр большого ремня около двух метров. Натяжение приводных ремней можно отрегулировать.















    Шаг четвертый: опоры
    Снизу рамы мастер крепит опоры. В передней части мастер приваривает две вилки в сборе с колесами. В задней части закрепляет два отрезка профильной трубы. Трубы крепятся к раме болтами и можно поворачивать на 90 градусов. Внизу труб поперек приварены два отрезка трубы. При необходимости перемещения проссеивателя, опоры поворачивают на 90 градусов и превращаются в ручки.














    Шаг пятый: покраска
    Перед покраской мастер проводит испытания проссеивателя.





    Когда мастер убедился, что все работает и не требует доработок, тогда он окрашивает детали устройства.



    Все готово. Этим устройством можно просеивать не только компост, но и грунт, конечно выбрав предварительно крупные камни.




    Ниже вы можете посмотреть видео с примером работы проссеивателя.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

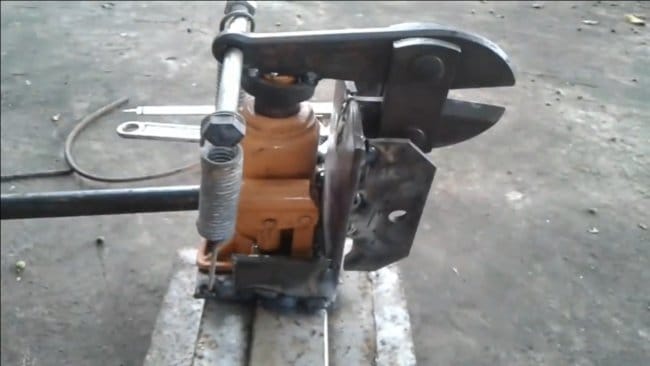

    Сборка гидравлических кусачек

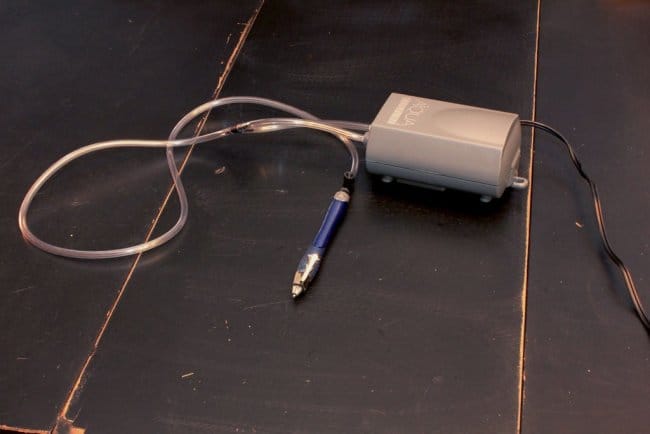

    Вакуумный захват из аквариумного компрессора и шариковой ручки
