    Примитивное бесконтактное устройство для дозирования жидкого мыла или антисептика




    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого дозирующего устройства, которое сможет брызгать вам на руки жидкое мыло или антисептик, что очень актуально в наши дни. Самоделка работает на 220В, это ее недостаток, так как вода и высокое напряжение создают опасность для жизни. Впрочем, если у вас стоит УЗО, а устройство весит на стене, далеко от воды, пользоваться им будет вполне безопасно. Собрано все на основе редукторного мотора и реле от лампы бесконтактного включения. Если проект вас заинтересовал, предлагаю изучить его более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - редукторный мотор 220В;
    - бесконтактное реле от лампочки;
    - кабель с вилкой;
    - подходящий корпус;
    - пластиковые стяжки;
    - доска и брусок.

    Список инструментов:
    - дрель;
    - отвертки;
    - ножовка или электролобзик.

    Процесс изготовления самоделки:

    Шаг первый. Проверка реле
    Автор взял реле от лампочки, оно оснащено датчиком, который видит вашу руку на определенном расстоянии. В качестве эксперимента автор подключил к реле лампочку 220В, она включается и выключается по взмаху руки, все работает.







    Шаг второй. Установка мотора
    Подготавливаем мотор на 220В, он должен быть редукторным и желательно, чтобы обороты вала были небольшие. Автор прикрутил мотор к доске, затем мотор помещается в металлический корпус. На вал мотора ставится эксцентрик, который можно вырезать из фанеры. Когда мотор включен, эксцентрик вращается и нажимает на кнопку бутылки, в результате чего вам на руки брызгает жидкое мыло.






    Шаг третий. Сборка и испытания
    Устанавливаем бутылку с жидким мылом или другим средством в корпус, чтобы поднять бутылку на нужную высоту, можно подложить под основание брусок или доску. Саму бутылку автор крепит пластиковыми стяжками к корпусу. Реле с датчиком ставим на верхнюю часть корпуса.









    Подключаем устройство к сети 220В и проводим над датчиком рукой, при этом будет включен мотор и с определенной периодичностью начнет брызгать жидкое мыло. Отключается устройство также путем проведения рукой. Чтобы мыло не брызгало слишком часто, мотор можно включить через диммер. Для усовершенствования нужно поставить таймер, который будет включать мотор только на определенное время.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

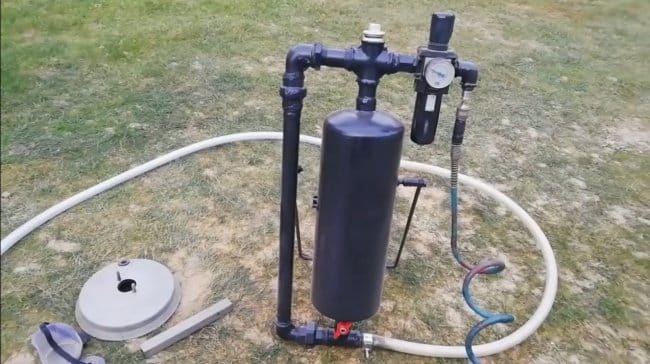

    Простой пескоструй из огнетушителя
