    Скрытый подземный пивбар для хранения и охлаждения пива, с голосовым управлением





    Это устройство предназначено для хранения пива и охлаждения его естественным путем, под землей. Бутылки с пивом размещаются на стойке, которая поднимается и опускается с помощью подъемника. Подъемное устройство приводится в движение простым мотором рольставни, который наматывает трос.

    Этот охладитель пива управляется с помощью гаджета по Wi-Fi в ручном режиме или с помощью голосовых команд siri или alexa. Нужно просто сказать "Siri (or alexa) bring beer" («Сири (или Алекса) принесите пиво») и подъемник поднимет стойку с пивом вверх. Так же на стойке устанавливается светодиодная лента и в ночное время бутылки подсвечиваются янтарным.

    Мастер предупреждает: установка такого устройство резко увеличивает потребление пива drinks

    Давайте посмотрим небольшой демонстрационный видеоролик с примером работы устройства.

    Инструменты и материалы:
    -Дренажная труба диаметром 300 мм и длиной примерно 1700 мм;
    -Канализационная труба диаметром 250 мм длиной примерно 1600 мм;
    -Дренажная труба диаметром 125 мм длиной примерно 600 мм;
    -Две заглушки, одна диаметром 300 мм, другая диаметром 250 мм;
    -Двухканальное реле Wi-Fi Shelly 2.5;
    -Реле Shelly1 Wi-Fi для светодиодного освещения;
    -Мотор для рольставни с крутящим моментом примерно 35 Нм;
    -Светодиодная лента 230 В длиной 2-3 м;
    -Распределительная коробка IP65;
    -Три блока (ролик) около 10 мм в диаметре;
    -Восемь роликов диаметром 20 мм;
    -Четыре метра нейлоновой веревки диаметром 8 мм;
    -Черная аэрозольная краска;
    -Четыре деревянных или пластиковых диска диаметром примерно 243 мм (для полок);
    -Крепеж;



    Скрытый подземный пивбар для хранения и охлаждения пива, с голосовым управлением








    Шаг первый: принцип работы
    На рисунке показан принцип работы устройства.
    Внутри трубы (гильза) будет перемещаться вверх/вниз другая труба (стойка) меньшего диаметра. В верху гильзы и внизу стойки крепятся ролики.

    Конец веревки крепится на верхней части гильзы, проходит вниз под стойку, поднимается вверх и вторым концом уходит в трубу с установленным двигателем, где крепится к валу. Это очень простое решение. Устройство устойчиво к воде, пыль и грязи и удобно в обслуживании. В случае неисправности можно просто подтянуть стойку вручную вверх.

    Дно стойки и гильзы, а также трубы с приводом открыты, поэтому, если вдруг внутрь просочится вода, то она уйдет через нижнюю часть.


    Шаг второй: подготовка труб

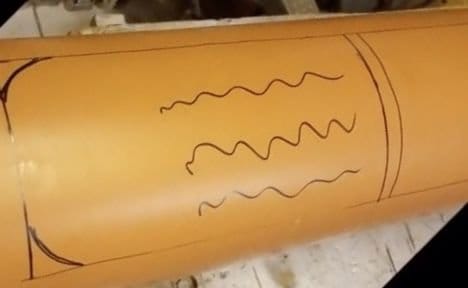

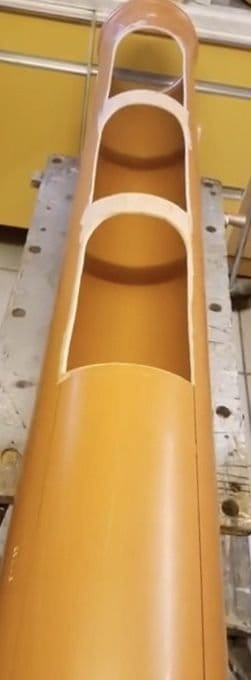

    На трубе стойке нужно сделать разметку в зависимости от высоты бутылок и длины стойки. Затем нужно вырезать часть трубы как на фото. Мастер делает четыре секции, но в любом случае 25-30 сантиметров стойки должны оставаться, при подъеме, внутри гильзы.


    Дальше нужно на гильзе и на стойке отметить положение роликов. Ролики на гильзе не должны быть напротив вырезанных окон.



    Прикручиваем ролики. Затем прикручиваем блоки и протягиваем веревку. Для установки полок в стенки стойки мастер вкручивает по три шурупа на каждую полку.






    Шаг третий: установка привода
    Для корпуса привода нужна труба диаметром 200 мм и длиной примерно на 100 мм длиннее, чем у двигателя с рольставнями. Стандартный вал привода рольставней имеет диаметр 60 мм и один оборот вала приподнимет стойку всего на 184 мм. Что бы поднять стойку в верхние положения потребуется много времени. Для решения проблемы мастер устанавливает на вал трубу диаметром 125 мм и длиной на несколько сантиметров короче, чем электродвигатель на ведущем валу. Теперь один оборот вала привода поднимет стойку на 392 мм. Такая скорость подъема вполне нормальная.

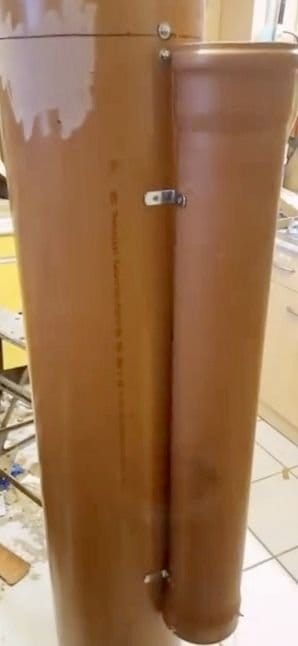

    Мастер закрепил корпус на гильзе. На корпусе, с помощью кронштейнов закрепил привод. Веревку просто завязал на валу.



    Шаг четвертый: светодиодная лента
    Светодиодную ленту мастер просто приклеил к стенке стойки. В ночное время светодиоды подсвечивают бутылки с пивом.

    Шаг пятый: установка
    Перед установкой устройства нужно его покрасить. Дальше мастер выкопал яму и установил в ней устройство. Подвел провод питания. Установил крышку.




    Дальше нужно произвести электромонтаж. Все (кроме главного выключателя) смонтировано в распределительной коробке.
    На схеме показана реле shelly 2 для светодиодного освещения, просто у мастера в наличии была только вторая версия устройства. Работать они будут одинаково, но shelly 1 дешевле.




    Шаг шестой: настройка
    На двигатели рольставни стоят концевые выключатели, поэтому мастер, при настройке Shelly 2.5 (отвечает за подъем стойки), устанавливает время отключения реле на 30 секунд. За это время стойка полностью поднимется или опустится.



    Дальше мастер настраивает Alexa. Здесь мастер использует две команды. Одна для подъема стойки с пивом «Alexa, hol mal Bier», и вторая что бы опустить стойку „Alexa bring Bier weg“.

    Соответственно в первом случае еще загорается светодиодная подсветка, во втором выключается.




    Для настройки управления с помощью Siri мастер так же настраивает две команды. Первая на подъем «Hol Bier Siri», вторая на опускание «Bring Bier Weg, Siri».




    Все готово, приятного вам пивопития.
