    Установка на старый телевизор современной электроники




    В этой статье мастер расскажет нам, как он установил на старый телевизор Sony Micro TV 1960-х годов выпуска
    Raspberry Pi 4 и ЖК-экран и сделал из него фоторамку для старых семейных фотографий.

    Инструменты и материалы:
    -Raspberry Pi 4;
    -Телевизор Sony Micro TV;
    -ЖК-экран TFT;
    -Блок питания;
    -Карта памяти Micro SD;
    -Картридер;
    -Клеевой пистолет;
    -Черный акрил;
    -Изоляционная лента;
    -Отвертка;
    -Плоскогубцы;
    -Нож;
    -Шуруповерт;
    -Фрезерный станок ЧПУ (опция);

    Шаг первый: монтаж
    Сначала мастер производит подключения экрана к Raspberry Pi 4. Для подключения он руководствуется инструкцией по этой ссылке.



    Шаг второй: код
    Дальше мастер устанавливает программное обеспечение.
    Сначала нужно установить все обновление. Затем вводит
    sudo apt-get update
    sudo apt-get установить chromium-browser --yes

    Устанавливает драйверы для экрана.
    sudo rm -rf LCD-show
    git clone https://github.com/goodtft/LCD-show.git
    chmod -R 755 LCD-show cd LCD-show/

    Поворачивает экран.
    sudo ./MPI4008-show 180
    Вводит.
    sudo nano / etc / xdg / lxsession / LXDE-pi / autostart
    В автозапуске должна быть следующая запись.
    @lxpanel --profile LXDE-pi
    @pcmanfm --desktop --profile LXDE-pi point-rpi
    @xset s off
    @xset -dpms
    @xset s noblank
    @sed -i 's/"exited_cleanly": false/"exited_cleanly": true/' ~/.config/chromium/Default/Preferences
    @chromium-browser --noerrdialogs --kiosk https://dakboard.com/app/screenPredefined
    В результате всех этих операций при автозапуске должна открыться страница на ресурсе Dakboard.com. На этом ресурсе нужно зарегистрироваться.




    Шаг третий: разборка телевизора
    Теперь нужно разобрать телевизор. Мастер демонтирует все ненужные детали внутри устройства. Нужно оставить только детали корпуса, антенну, лицевую панель, кнопки и переключатели. По замыслу мастера все кнопки, ручки и переключатели должны "работать", т.е. их можно нажимать, крутить.




    Шаг четвертый: сборка
    Дальше мастер собирает устройство. На место где будет установлен экран мастер вырезает из черного акрила рамку и приклеивает ее с тыльной стороны лицевой панели. Устанавливает в корпус Raspberry и экран. Для фиксации использует двусторонний скотч. Провод питания выводит в нижнюю часть устройства. Собирает корпус.




    Вот такое интересно устройство получилось у мастера.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Простое твердотельное реле своими руками

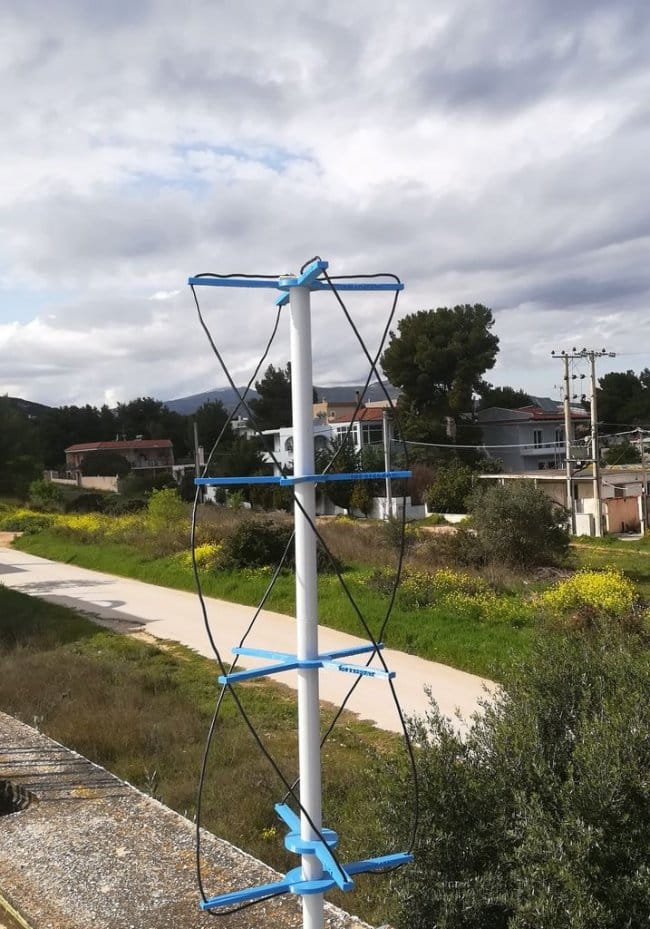

    Как принять сигнал с погодного спутника NOAA (изготовление антенны, программа расшифровки сигнала, просмотр снимка)
