    Управление жестами громкостью и др. параметрами



    Автор Arduino Project Hub под ником ElectroPeak рассказывает о необычном датчике движения TPA81, в котором не один пиксель, как в обычном, а восемь. Можно определять не только наличие, но и направление перемещения, а значит, и реализовать управление жестами. Лицензия - GPL версии 3 или больше, по вашему выбору.

    Перед повторением экспериментов необходимо скачать библиотеки: для датчика и для PMOLED-дисплея.

    Затем собрать вслед за мастером схему. Как видим, датчик имеет выход на сервопривод. Конечно, датчик и сервопривод в этом случае придётся запитать от отдельного источника. Можно сделать так, чтобы датчик ещё и вращался, но в предлагаемых примерах эта возможность не задействована.



    Если у вас нет такого восьмипиксельного датчика движения, можно взять восемь обычных, только расположить их придётся не так, как на следующей схеме, а в одну линию, и запитать от отдельного источника. Скетчи придётся переделать, также мастер рекомендует снять с датчиков линзы.



    Теперь опробуем первый скетч:

    #include "Wire.h"
    #include "TPA81.h"
    // Create new TPA81 instance
    TPA81 tpa;
    void setup() {
     Serial.begin(9600);
     // You need to begin the Wire library to use TPA81 library
     Wire.begin();
    }
    void loop() {
     // Print temperature light
     Serial.print(tpa.getAmbient());
     Serial.print(" ");
     // Print all temperature point
     for (int i = 1; i <= 8; i++)
     {
       Serial.print(tpa.getPoint(i));
       Serial.print(" ");
     }
    Serial.println(" ");
     delay(100);
    }


    Скетч выводит в монитор последовательного порта вот что:

    Управление жестами громкостью и др. параметрами


    Теперь сделаем виртуальный цифровой аналог компаратора с порогом переключения в 29 градусов, для чего переделаем скетч так:

    #include "Wire.h"
    #include "TPA81.h"
    // Create new TPA81 instance
    TPA81 tpa;
    void setup() {
     Serial.begin(9600);
     // You need to begin the Wire library to use TPA81 library
     Wire.begin();
    }
    void loop() {
     // Print temperature light
     Serial.print(tpa.getAmbient());
     Serial.print(" ");
     // Print all temperature point
     for (int i = 1; i <= 8; i++) { if (tpa.getPoint(i)>29)
       Serial.print("#  ");
       else
       Serial.print(".  ");
     }
    Serial.println(" ");
     delay(100);
    }

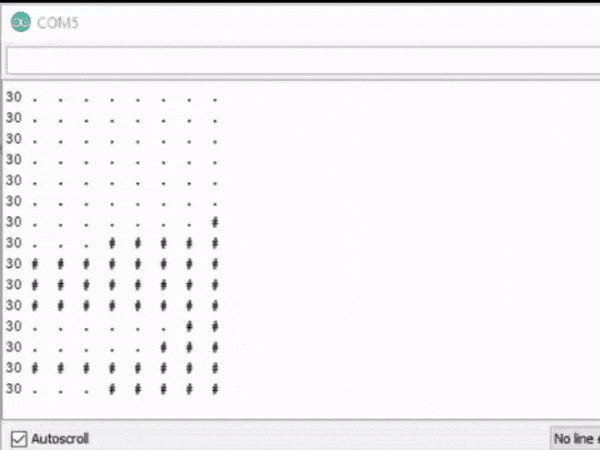

    В таком виде перемещения ладони мимо датчика заметнее:



    Разобравшись, как всё работает, попробуем имитировать на дисплее управляемый жестами регулятор громкости этим скетчем. А затем можно переделать скетч и схему так, чтобы получить настоящий регулятор в составе какого-нибудь усилителя.

    Источник (Source)
