    Скоростной электровелосипед с тремя моторами 775



    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению скоростного электровелосипеда. Автор решил поставить на велосипед целых три мотора 775, по его словам, ему удалось достичь скорости в 70 км/ч. Учтите, что такие скорости езды на велосипеде очень опасны, тем более конструкция велосипеда сделана «наотстань».

    Валы моторчиков объединены цепью и передают крутящий момент на ведомую ось, которая увеличивает крутящий момент и подает его на звездочку колеса. В случае спадания цепи может получиться клин заднего колеса. Конечно, это всего лишь эксперимент для проверки способностей конструкции. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - три мотора 775;
    - стальные крепежи для 775 моторов;
    - звездочки и цепь;
    - ось и подшипники;
    - кусок трубы;
    - листовая сталь;
    - аккумуляторы;
    - регулятор оборотов (по желанию);
    - проводка, включатели;
    - система жидкого охлаждения (по желанию).

    Список инструментов:
    - сварочный аппарат;
    - болгарка;
    - дрель.

    Процесс изготовления самоделки:

    Шаг первый. Подготовка велосипеда
    Подготовим велосипед, снимаем заднее колесо и устанавливаем ведомую звездочку большого диаметра. Новую звездочку можно приварить к уже имеющейся.


    Шаг второй. Ведомая ось
    Изготавливаем ведомую ось, ее автор сделал из распредвала. На ось ставим подшипники, делаем обоймы из трубы и привариваем все это дело к раме. На ось с обоих концов ставим звездочки для увеличения крутящего момента и снижения оборотов валов моторчиков.





    Шаг третий. Установка моторов
    Кронштейны моторов автор просто приварил к раме и далее можно объединить оси моторов общей цепью. Цепь нужно делать как можно короче и хорошо натягивать, чтобы не слетела.



    Шаг четвертый. Аккумуляторы и охлаждение
    Ставим на раму аккумуляторы, хорошо бы включать моторы через регулятор оборотов. Чтобы моторчики не перегрелись, автор сделал систему жидкого охлаждения, надев на моторы спирали из медной трубки. Также был установлен небольшой радиатор, жидкость прогоняется по контуру небольшой электропомпой.

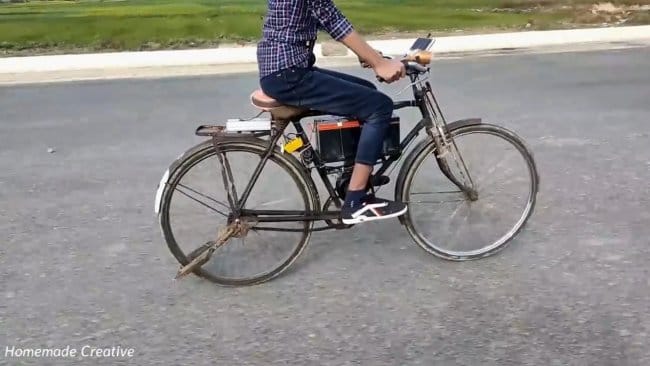

    Ездит автор довольно шустро, по его словам, скорость доходила до 70 км/ч. Будьте осторожны и не разгоняйтесь до таких скоростей, жизнь дороже секундной радости!

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
