    Карманный нож из пластика



    В этой статье мастер самодельщик покажет и расскажет нам, как из ненужного пластика сделать нож. Конечно это не металл, но и пластик может быть достаточно острым при правильной обработке. В статье рассмотрены несколько приемов и способов обработки пластика и этот опыт может быть полезен при изготовлении других деталей и предметов.

    Инструменты и материалы:
    -Печь;
    -2 куска стекла;
    -Наждачная бумага;
    -Ножницы;
    -Нож;
    -Карандаш;
    -Отвертка;
    -Паяльник;
    -Плоскогубцы;
    -Дрель;
    -Гравер;
    -Аэрозольная краска;
    -HDPE пластиковые бутылки;
    -Крепеж;
    -Металлический стержень;
    -Пластиковая сетка;



    Шаг первый: дизайн
    Сначала мастер сделал чертеж ножа. Шаблоны можно скачать ниже.
    Blade.stl
    Handle.stl


    Шаг второй: вырезаем по шаблону
    Сначала нужно подготовить пластик. Мастер вымывает пластиковые емкости, удаляет этикетки.

    На поверхности емкости нужно обвести шаблон по контуру. Для лезвия ножа нужны минимум три заготовки лезвия.

    Дальше заготовки нужно вырезать.
    Сначала ножом.

    затем обрезает ножницами

    и шлифует.

    Шаг третий: сетка
    Для прочности мастер решил армировать лезвие пластиковой сеткой. Всего лезвия будет состоять из трёх слоев пластика, значит нужно две сетки, для размещения между заготовками.


    Укладывает заготовки по слоям, и, пока откладывает в сторону.



    Шаг четвертый: ручка
    Для ручки нужно вырезать шесть заготовок, по три на каждую сторону.



    После вырезания заготовки шлифует и складывает заготовки. Для ручки изготовления мастер не использует армирующую сетку.

    Шаг пятый: проушина
    Для проушины мастер отрезает дно одной из бутылок, разрезает его на три части и складывает.

    Шаг пятый: термообработка
    Перед термообработкой уложите все слои равномерно друг на друга
    Лезвие состоит из 5 слоев, 3 слоя пластика и 2 слоя сетки.
    Ручка состоит из двух частей трёхслойного пластика.
    Петля состоит из 3 слоев.

    Заготовки укладывает на стекло. Помещает в духовку на 10 минут при температуре 230C.

    Через десять минут нужно вынуть стекло с заготовками и подождать около 2 минут до остывания. Затем заготовки переворачиваются и снова помещаются в духовку на то же время и при той же температуре.

    Через десять минут стекло с заготовками нужно извлечь из духовки, сверху положить еще одно стекло и на стекло положить груз.

    Шаг шестой: обработка
    После термообработки пластик немного расплылся и заготовки потеряли свои первоначальные формы. Поэтому мастер снова очерчивает шаблоны на заготовке.

    Паяльником срезает лишний материал.

    Шлифует.

    Шаг седьмой: обработка ручки
    Дальше мастер складывает две ручки вместе и сверлит в них три отверстия.

    Фиксируют две половинки шурупами.

    Шлифует торец ручки.

    При шлифовке нужно сверятся с лезвием, чтобы ручка не стала меньше его.

    Дальше мастер разбирает ручку и шлифует боковые стороны заготовок.

    Шаг восьмой: лезвие
    Совмещает ручку и лезвие и сверлит в лезвии отверстие. Закручивает винт.

    Карманный нож из пластика

    Теперь нужно сделать срез на лезвии для упора. Этой частью лезвие будет упираться в ограничитель.

    Для этого нужно сделать следующее:
    Откройте лезвие в рабочее положение.
    Просверлите 2 мм отверстие над винтом.
    Закройте лезвие в ручке.
    Используя отверстие в ручке, как направляющую просверлите еще одно отверстие в лезвии. Таким образом в ручке одно отверстие, в лезвии два.

    Теперь нужно, ориентируясь на отверстия, начертить линию среза, как на фото.

    Отрежьте лишний материал.

    Дальше мастер проверяет работу. Устанавливает лезвие на место. В отверстие вставляет сверло в качестве ограничителя. Открывает и закрывает лезвие. В закрытом и открытом положении лезвие, упором, должно упираться в ограничитель.


    Если лезвие не складывается как нужно, необходимо доработать линию среза.



    На этом этапе контур лезвия завершен. Отшлифуйте лезвие наждачной бумагой с зернистостью 320, чтобы сгладить неровные края.

    Шаг девятый: скоба
    Дальше мастер переходит к изготовлению скобы.
    Помещает заготовку скобы между двумя половинками ручки и сверлит два отверстия. Затем закрепляет винтами заготовку петли на одной части ручки.


    Обрезает петлю как на фото.

    Снимает петлю и обрезает гравером и ножом лишний материал.

    Шлифует.

    Шаг десятый: покраска
    Перед покраской мастер шлифует детали наждачной бумагой 500 грит. Вымывает и высушивает их.

    Окрашивает детали ручки и скобу в черный цвет.

    Шаг одиннадцатый: сборка

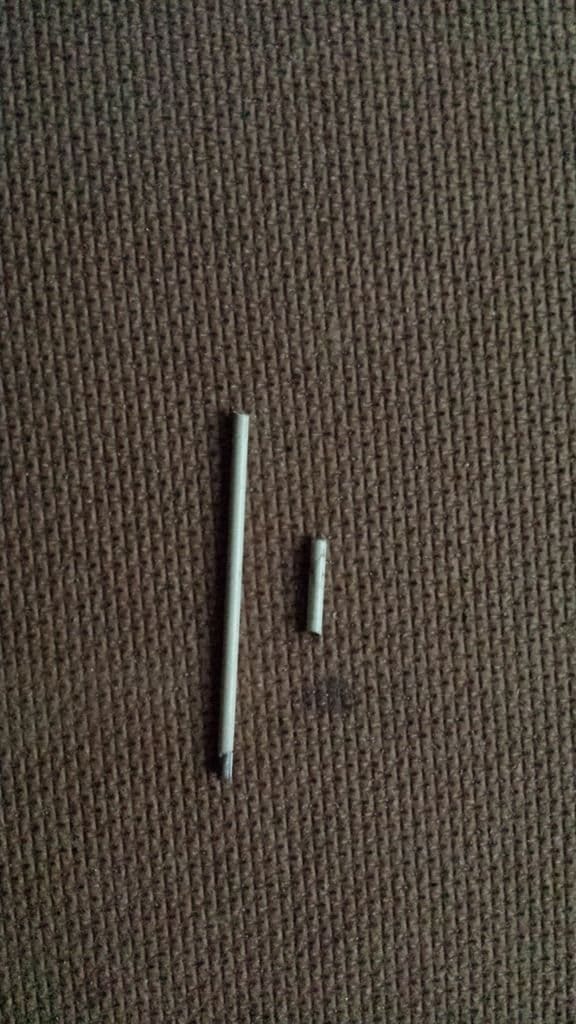

    Перед сборкой мастер отрезает часть металлического стержня для упора.

    Затем собирает нож.




    Устанавливает упор. Для его фиксации использует клей.


    Паяльником делает на лезвие канавку "под ноготь".


    Затачивает лезвие.

    Нож готов. Осталось закрепить на скобе кольцо.



    Источник (Source)
