    Кузнечные клинчатые мехи своими руками

    Здравствуйте, уважаемые читатели и самоделкины!
    У некоторых из Вас имеется в мастерской или гараже небольшой горн, а для его работы требуется устройство, нагнетающее в него свежий воздух.

    В данной статье, автор YouTube канала «BorntoForge» расскажет Вам, как можно изготовить классические меха. Они также могут пригодиться розжига для камина или мангала.

    Для того, чтобы не прерывать процесс подачи воздуха, автор сделает эти меха спаренными.

    Материалы.
    — Листовая фанера
    — Дубовые доски, брус из ясеня
    — Листовая кожа
    — Клей ПВА
    — Мебельные гвозди с декоративной шляпкой
    — Льняное и касторовое масло
    — Наждачная бумага.

    Инструменты, использованные автором.
    — Струбцины
    — Шуруповерт, коронки
    — Ручная циркулярная пила
    — Ленточная пила
    — Сверлильный станок, перьевые сверла по дереву
    — Болгарка, шлифовальный диск
    — Ступенчатые сверла
    — Тиски, ножницы, рулетка, линейка, угольник, циркуль, ножовка, карандаш, маркер, молоток, нож.

    Процесс изготовления.
    Для изготовления верхних крышек мехов мастер склеивает два щита из дубовых досок.


    Контуры рамки-проставки мастер размечает на листовой фанере, и вырезает при помощи ручной циркулярной пилы.


    Также из фанеры потребуется изготовить две нижних крышки.


    Еще одну рамку и обе крышки мастер вырезает на ленточной пиле.


    Блоки, которые будут расположены в носовой части мехов, автор вырезал из брусков ясеня.

    С наружной стороны блока размечается центр, и сверлится сквозное отверстие перьевым сверлом по дереву.


    Внутренняя часть отверстия расширяется при помощи ступенчатого сверла. В итоге воздушный канал приобретает конусовидную форму.

    Каждый из блоков приклеивается к нижней крышке мехов.

    Щиты из досок склеились, и можно вырезать заготовки для верхних крышек.

    Теперь, нужно изготовить рукоятки из ясеневого бруса. Их поверхности и грани мастер закругляет, используя лепестковый шлифовальный диск.



    Найдя подходящее место в нижних крышках, автор размечает места для клапанов. При помощи коронок высверливаются входные отверстия для воздуха.


    Для того, чтобы распорная рамка не болталась, автор приклеивает к основанию и подвижной крышке две небольшие подкладки.


    В приклеенных планках сверлятся пилотные отверстия, и они дополнительно закрепляются гвоздиками.



    Мастер решил прикрепить рукоятки к верхней крышке при помощи штифтов. Зафиксировав обе детали струбциной, он высверлил сквозные отверстия, и вклеил в них шканты.



    Так как входное отверстие для воздуха расположено в основании мехов, то они не будут работать на плоской поверхности, так как отверстие будет закрыто. Автор решил прикрепить две рейки, которые послужат своеобразными ножками.


    Оба клапана мастер изготавливает из плотной кожи толщиной около 3 мм.

    Один край кожаного уплотнителя приклеивается к основанию, и фиксируется парой гвоздей. Сверху прибивается небольшая планка.



    На вторую часть клапана приклеивается квадрат из тонкой фанеры.



    Излишки шкантов, после высыхания клея, автор срезает ножовкой.

    Распорная рамка приклеивается к переднему блоку при помощи двух полосок кожи толщиной 1,5 мм.


    Затем мастер размечает выкройку, и вырезает элемент для воздушного мешка.

    По периметру основания наносится клей, и к нему прибивается край кожаного листа.



    Распорная рамка поднимается на половину высоты будущих мехов, и к ней фиксируется центральная часть листа.



    Верхняя крышка устанавливается узкой частью почти впритык к носовому блоку, и к ней фиксируется остальная часть выкройки.





    По периметру обеих крышек мастер прибивает кромку из толстой кожи, это увеличит срок службы устройства.


    Шарнирное соединение переднего блока и верхней крышки автор также усиливает.



    Это соединение выполняется одним цельным листом, остается перевернуть меха, проклеить и прибить остатки кожи.
    Остается только зашлифовать все деревянные поверхности наждачной бумагой, и нанести слой льняного масла для защиты от влаги. Кожаные элементы можно пропитать касторовым маслом, оно придаст ей эластичность.





    Вот все и готово. Благодаря двум мехам, работать ими можно поочередно. В итоге воздух будет подаваться практически непрерывно.




    Конечно же, размеры самих мехов можно как увеличить, так и уменьшить. Также стоит реализовать выходной клапан, и установить металлическую трубку.

    Благодарю автора за реализацию простых классических кузнечных мехов!

    Всем хорошего настроения, крепкого здоровья, и интересных идей!

    Авторское видео можно найти здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Кузнечные мехи

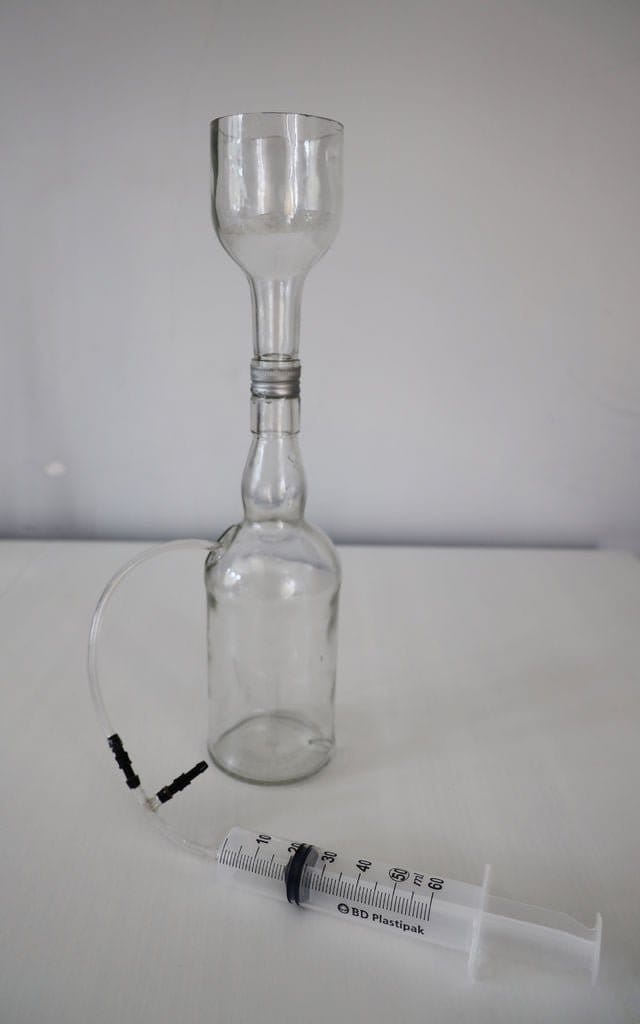

    Вакуумный фильтр своими руками
