    Самодельный зачистной диск по дереву для болгарки + чертеж шаблона

    Здравствуйте, уважаемые читатели и самоделкины!
    Многие из Вас достаточно часто работают с болгаркой, и знают, что для нее существует несколько разновидностей дисков.
    В данной статье Эдуард, автор YouTube канала «1000 DIY’s and Advice», расскажет Вам как он изготовил весьма простой зачистной диск для дерева.

    Этот проект достаточно прост в изготовлении, и не потребует токарных работ.
    В конце этой статьи я предлагаю пройти небольшой опрос по поводу безопасности такого самодельного диска.
    По его результатам эта самоделка или останется в категории инструменты, или получит статус «фуфлоделки».

    Материалы.
    — Старый алмазный диск
    — Листовая жесть или нержавейка
    — Обрезок доски или ДСП
    — Старый бур для перфоратора
    — Канцелярский клей.

    Инструменты, использованные автором.
    — Болгарка
    — Лепестковый шлифовальный и отрезной диски
    — Зачистной диск по дереву
    — Шуруповерт
    — Ступенчатые сверла
    — Точильный станок
    — Линейка, угольник, маркер, ножницы по металлу, керн, молоток, пассатижи, круглогубцы.

    Процесс изготовления.
    Итак, этот диск, а вернее накладку, можно изготовить из обычной кухонной терки.

    Для того, чтобы не портить кухонный инструмент, мастер предлагает использовать листовую жесть толщиной 0,8-1,2 мм. Автор выбрал листовую нержавейку толщиной 0,6 мм, и вырезал из нее квадрат 150Х150 мм.


    В качестве основания будет использоваться старый алмазный диск.

    Эдуард распечатал шаблон, вырезал его по контуру, и приклеил его к листу при помощи канцелярского клеевого карандаша.


    Для дальнейшей обработки диск прикручивается к обрезку ДСП.


    Строго по центру разметки нужно просверлить посадочное отверстие по размеру опорного фланца. Стандартное отверстие имеет размер 22,2 мм. Но такой точности у ступенчатых сверл нет, поэтому автор сверлит до диаметра 22 мм, а затем подгоняет его.



    В итоге фланец встал на свое место практически без люфта.




    Автор заточил наконечник старого бура для перфоратора, и теперь при помощи него делает насечку согласно разметке на шаблоне.


    После пробивания отверстий лист слегка повело, его можно выровнять при помощи стальной пластины и молотка, ударяя между насечками.


    Согласно разметке вырезается заготовка. Конечно, ножницами по металлу не добиться ровной окружности, поэтому край диска выравнивается на точильном станке.



    Далее автор делает радиальные надрезы по краю диска, и удаляет шаблон.



    Для дальнейшей обработки нужно зафиксировать алмазный диск и накладку на болгарке. Лучше использовать неисправную, чтобы не повредить редуктор.



    Теперь мастер загибает пластины (через одну) в обратную сторону.


    Для более плотного обжима нужно придавить их пассатижами.


    Теперь, используя круглогубцы, автор скручивает оставшиеся пластины в трубочки.

    Этот этап можно пропустить, и загнуть все пластины в обратную сторону. Но в этом случае насечку придется сделать до края диска.

    Вот таким нехитрым способом автор формирует дополнительные режущие элементы.




    Также трубочки следует слегка приплюснуть, а для лучшего реза один из краев стоит заточить.


    Кстати говоря, алмазные чашки для основания не подойдут, из-за их специфической формы.


    Итак, все готово, диск установлен на болгарку. Эдуард решил проверить работу диска, используя регулятор оборотов болгарки.


    Чтобы не тратить время зря, он будет вытачивать топорище. На низких и средних оборотах диск весьма медленно снимает древесину.


    А вот на полной скорости работа идет очень быстро. Фракция опилок достаточно мелкая, и они не летят с высокой скоростью, соответственно, не смогут нанести травм.


    После некоторого времени эксплуатации, резцы диска не изменили свою форму, а обжимные лепестки не разогнулись.

    Далее мастер вырезал четверть балки, что заняло буквально пару минут. Причем очень удобно подгонять размеры выреза с высокой точностью.



    Даже кору, очень плотно сидящую на полене из яблони, диск снимает с легкостью.



    Уже немного привыкнув к диску, автор заканчивает обработку топорища.


    Также автор решил вырезать ласточкин хвост, причем не меняя положения заготовки.



    Вот и готовые результаты работы диска.

    Похожие зачистные заводские диски можно приобрести на Aliexpress по следующей ссылке.

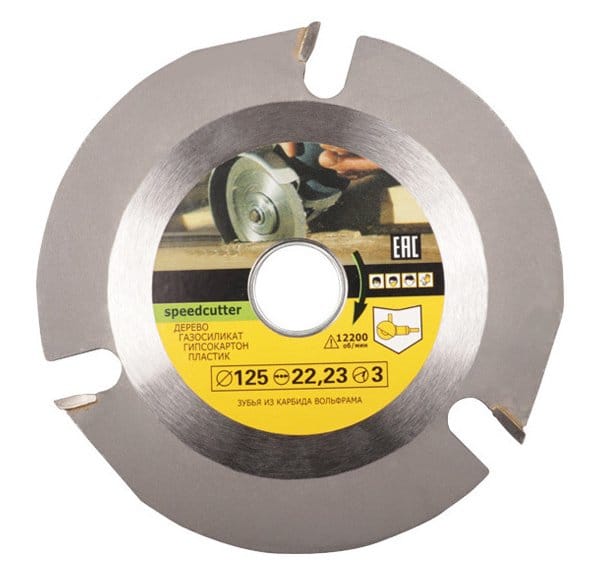

    Также интересен режущий диск с напайками из карбида вольфрама.
    Самодельный зачистной диск по дереву для болгарки + чертеж шаблона

    И пара шестизубых и четырехзубых дисков-фрез по дереву.


    Разметочный шаблон можно скачать по ссылке, любезно предоставленной Эдуардом, либо на его сайте.

    Благодарю автора за простое, но полезное приспособление для мастерской!

    Всем хорошего настроения, крепкого здоровья, и интересных идей!

    Авторское видео можно найти здесь.

    Источник (Source)
