    Квадро-усилитель 4х50 ватт на микросхеме

    Приветствую, аудиоманы-самоделкины!
    Квадро-усилитель 4х50 ватт на микросхеме

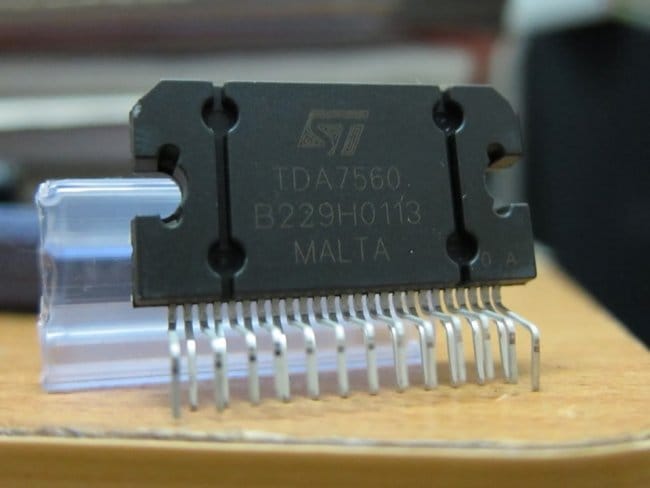

    Как известно, для каждой области применения спроектированы разные усилители, с разными характеристиками, особенностями, габаритами. Например, в портативных устройствах устройствах важно низкое энергопотребление и высокий КПД, в стационарных домашних - высокое качество воспроизведения. Усилители, стоящие в автомагнитолах также обладают своей спецификой - они должны развивать высокую мощность при относительно низком питании, всего 12В, также они должны иметь возможность подключать на выхода сразу 4 динамика, чтобы хватило сразу на весь салон автомобиля. Существует много разных микросхем, предназначенных для использования в автомагнитолах, одна из таких, наиболее удачных, на мой взгляд - TDA7560. Она имеет следующие характеристики:

    • Напряжение питания от 6 до 18В
    • Пиковое значение выходного тока 9А
    • Выходная мощность на 4Ом 10% THD 30Вт
    • Выходная мощность на 4Ом 1% THD 23Вт
    • Выходная мощность на 2Ом 10%THD 55Вт
    • Выходная мощность на 2Ом 1% THD 43Вт
    • Максимальная выходная мощность на нагрузке 4Ом 45Вт
    • Максимальная выходная мощность на нагрузке 2Ом 77Вт
    • Коэффициент усиления 26дБ
    • Сопротивление нагрузки не менее 2Ом
    • Температура кристалла до 150°C
    • Диапазон воспроизводимых частот 20-20000 Гц


    Схема включения представлена ниже.



    Примечательно в автомобильных усилителях также то, что они спокойно могут работать с нагрузкой 2 Ом, чего не могут большинство бытовых микросхемных усилителей, так что если у вас завалялись без дела несколько 2-х омных динамиков, то этот вариант будет очень даже кстати. Максимальная мощность при нагрузке 2 Ом будет составлять около 40 чистых ватт, а при нагрузке 4 Ом, около 25Вт. Учитывая, что микросхема содержит сразу четыре канала, суммарная выходная мощность получится весьма внушительной. Низкое напряжение питания и высокая выходная мощность говорят о том, что ток потребления у этой микросхемы весьма высок, поэтому важно подводить питание к микросхеме толстыми проводами, а также не жалеть конденсаторов по питанию, ёмкость в 2 200 мкФ можно назвать самой минимально возможной.

    К особенностям именно этой микросхемы также можно отнести предельно простую и лаконичную схему включения - все четыре динамика подключаются напрямую к выводам микросхемы. Источники сигнала также подключаются напрямую к выводам, через разделительные конденсаторы С1-С4. На схеме их ёмкость обозначена как 100 нФ, но я рекомендую поставить как минимум 220-330 нФ, чтоб не срезать низкие частоты. Также хочу обратить внимание на выводы ST-BY и MUTE. Они нужны для того, чтобы отключать звук на усилителе, ST-BY отключает питание оконечного каскада, т.е. микросхема перестаёт греться, по сути выключается. Режим MUTE просто отключает подачу аудиосигнала на вход. Для того, чтобы микросхема работала, нужно подключить и MUTE и ST-BY к плюсу питания.



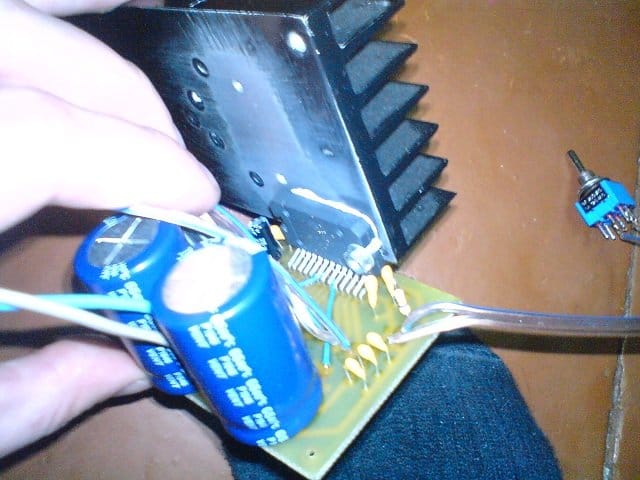

    Выходная мощность более 100Вт, соответственно, микросхема будет знатно нагреваться, особенно при прослушивании музыки на большой громкости. Для охлаждения потребуется большой радиатор, не помешает и активное охлаждение. Микросхему на радиатор нужно посадить с использованием термопасты, при этом стоит учитывать, что радиатор не должен касаться других частей схемы усилителя.



    Таким образом, данный усилитель прекрасно подойдёт для использования как в автомагнитоле, как предполагают производители, так и дома. Большая выходная мощность, 4 канала в одном корпусе, а также незатейливая схема включения делают его идеальным для постройки многоканального домашнего кинотеатра. Удачной сборки! Все вопросы, дополнения, уточнения жду в комментариях.
