    Стрелочный индикатор удара

    Приветствую, радиолюбители-самоделкины!



    Скажите, только честно, бывало такое, что стучат вам в дверь, а вы находитесь в другой комнате и не слышите? Теперь эта проблема решена! И дело тут даже не в изобретении дверных звонков. Предлагаю к сборке несложное устройство, именуемое датчиком удара, либо толчков. Чувствительная пьезопластинка регистрирует даже мельчайшие колебания, и затем схема выводит их на стрелочную голову так, чтобы стрелка отклонялась в такт ударам. Применений такому устройство можно найти множество: например, оно может сигнализировать о каком-нибудь событии, которое сопровождается падением, толчками, ударами (и речь не про землетрясение). В общем, область применения ограничивается лишь фантазией. Перейдём к схеме.

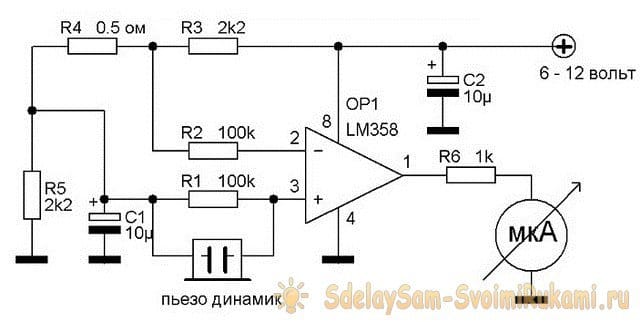

    Стрелочный индикатор удара


    Она основана на операционном усилителе, сюда подойдёт любой одноканальный, например, LM358, TL071, TL081. Резистор R4 задаёт чувствительность схемы, самым оптимальным значением является 0,5 Ом, обозначенные на схеме. Также важным элементом схемы является сама пьезопластинка. Подойдёт опять-таки практически любая, какую получится найти. Разные пьезопластинки могут давать разную чувствительность, а найти и можно, например, в электронных часах или электронных игрушках, которые умеют пищать.



    Пьезопластинку лучше всего закрепить на массивном металлическом предмете, в этом случае схема будет реагировать на касание не только самой пьезопластинки, но и всего металлического предмета, а это сильно расширяет возможности применения схемы. Например, пьезопластинку можно закрепить на круглой мишени для игры в дартс, в этом случае она будет регистрировать каждое попадание по мишени. Чем сильнее будет воздействие на пьезопластинку, тем сильнее отклонится стрелка стрелочной головки. Сюда подойдут головки с током максимального отклонения 50-200мкА. Резистором R6 можно настраивать, на какую величину отклонится стрелка при определённом воздействии на пьезопластинку.




    Схема собирается на миниатюрной печатной плате и не занимает много места. Плата выполняется методом ЛУТ и содержит три пары контактов: два для питания, два для подключения пьезопластинки и ещё два для стрелочной головки. Обратите внимание на полярность её подключения: плюс должен идти к выходу операционного усилителя, а минус на землю. Иначе стрелка будет пытаться отклонится в обратную сторону.




    Успешной сборки! Любые вопросы, дополнения, уточнения пишите в комментарии к статье.

    pechatnaja-plata.rar [4.09 Kb] (скачиваний: 11)
