    Бетономешалка из стальной бочки и редукторного мотора


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению бетономешалки из стальной бочки. В действие бочка приводится асинхронным редукторным мотором, который работает через ременную передачу, которая значительно уменьшает обороты и увеличивает крутящий момент. Шарнир, который отвечает за наклон бочки, выполнен из крестовины карданного вала автомобиля. Собирается все просто, если у вас имеются материалы и инструменты. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - стальная бочка;
    - редукторный асинхронный мотор;
    - часть карданного вала с крестовиной;
    - ступица от колеса автомобиля;
    - листовая сталь;
    - круглые и квадратные трубы;
    - болты и гайки;
    - колеса (для перемещения машины).

    Список инструментов:
    - сварочный аппарат;
    - болгарка (УШМ);
    - торцовочная пила;
    - дрель или сверлильный станок;
    - трубогибочный станок;
    - рулетка, маркер и пр.

    Процесс изготовления самоделки:

    Шаг первый. Установка ступицы на бочку
    Первым делом срезаем с бочки родное дно, вместо него автор приваривает круг из толстой листовой стали, на которой будет все держаться. Впрочем, ровно дно бочки для этого выпиливать и не обязательно.

    Далее четко в центре листа устанавливается ступица от автомобильного колеса. Под ступицу привариваем крепления, да и саму ступицу можно приварить, чтобы внутри бочки не было головок болтов.











    Шаг второй. Рельса
    Делаем рельсу, в которую будут упираться упорные колесики. Такую рельсу автор сделал из квадратной трубы. Трубу гнем в кольцо на гибочном станке, обрезаем лишнее и привариваем к бочке.



    Шаг третий. Опорная рама
    Собираем опорную раму из труб, тут также понадобится гибочный станок. Рама надежно крепится к ступице, прикручиваем к ней упорные колесики, которые будут упираться в рельсу, приваренную ранее. Колесики можно сделать из подшипников, или найти готовые подходящие колеса.





    Шаг четвертый. Шарнир
    Делаем шарнир, который позволит наклонять бочку и выливать содержимое. Такой шарнир автор сделал из карданного вала, распиливаем крестовину и свариваем шарнир. Оставшуюся часть кардана можно использовать в качестве стойки для бетономешалки.

    Стойка приваривается к основанию из труб, чтобы машину было легко перемещать, ставим на основание крепкие колесики.




    Шаг пятый. Ведомый шкив
    Делаем самодельный ведомый шкив для самоделки, его диаметр подбираем в зависимости от оборотов вашего мотора. Собирается шкив просто, гнем в круг квадратную трубу, а потом вырезаем у нее одну из сторон, получается отличный шкив. Привариваем шкив к бочке, не забыв его тщательно отцентрировать.





    Шаг шестой. Сборка и испытания
    Ставим мотор на самоделку после покраски, и теперь машина готова. При желании, для лучшего перемешивания внутри бочки можно приварить лопасти. Загружаем составные бетона в бочку и включаем машину, потом останется только наклонить машину и вывалить содержимое в тачку или на поддон. Теперь строительный труд станет более легким и быстрым.












    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

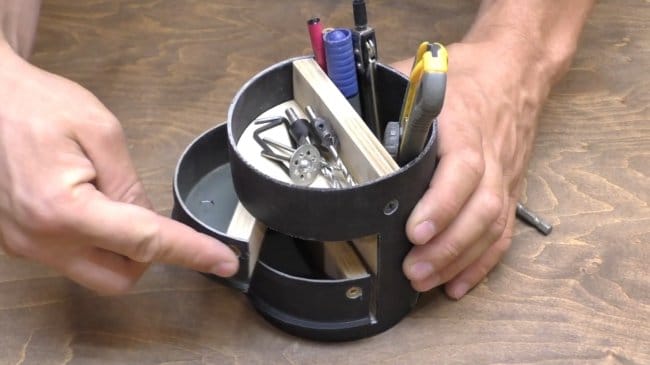

    Простой и удобный органайзер из куска сантехнической трубы

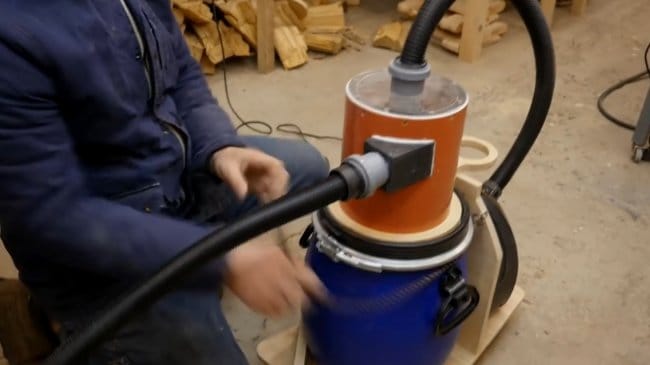

    Строительный пылесос (расширение возможностей бытового пылесоса)
