    Станочек для вырезания болгаркой кругов



    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого станка, который позволит вырезать круги из стали и прочих материалов. В станину крепится болгарка, в процессе резки материал вращается, как итог, болгарка постепенно вырезает идеальный круг. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - редукторный мотор для изготовления вращающейся платформы;
    - листовая сталь;
    - профильные трубы;
    - пружина;
    - уголок;
    - детали для изготовления шарнира.

    Список инструментов:
    - сварочный аппарат;
    - болгарка (УШМ);
    - дрель;
    - маркер, рулетка;
    - краска.

    Процесс изготовления самоделки:

    Шаг первый. Собираем основу
    В качестве основы автор приспособил вращающуюся подставку от чего-то, как вариант, можно приспособить мотор от дворников или что-то подобное. Обрезаем лишнее и привариваем к устройству две квадратные трубы. Как итог, у нас получилась готовая вращающаяся платформа, на которой можно резать материал.








    Шаг второй. Держатель болгарки
    Делаем держатель для болгарки, берем кусок трубы и шарнирно крепим к раме, суть в том, чтобы болгарку можно было опускать рукой в процессе резки. Шарнир можно приспособить из дверной петли, болгарку крепим болтами к тем отверстиям, в которые заворачивается ручка. Также понадобится пружина, которая будет поднимать болгарку, привариваем под нее петли.





    Шаг третий. Упорный шток
    Обрезаем кусок пластины, сверлим отверстие и привариваем гайку. Сюда будет заворачиваться упорно-центрирующий шток, который будет удерживать обрезаемый лист.




    Шаг четвертый. Опоры, сборка и покраска
    Привариваем к раме опоры из уголка, сверлим отверстия, это позволит прикрутить станок саморезами или болтами. В завершении станок останется покрасить.









    Шаг пятый. Испытания
    Устанавливаем в станок лист металла и включаем редукторный мотор, обороты можно регулировать напряжением. Включаем болгарку и потихоньку режем, Потихоньку не спеша автор вырезает отличный круг из стали.





    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Маленький станочек для фигурной резки листового металла

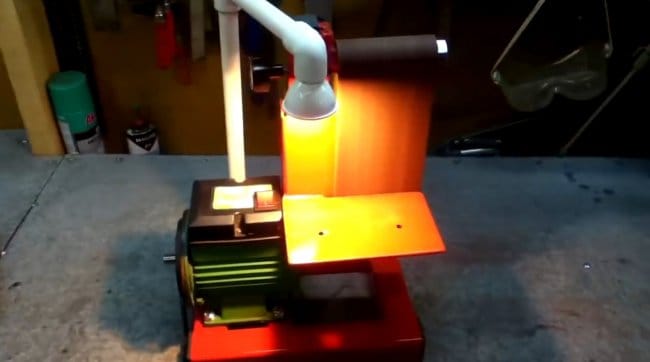

    Простая компактная ЛШМ с мотором от помпы
