    Удобная тележка для сварочного полуавтомата


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению удобной и стильной тележки для сварочного оборудования. В тележке помещается большой баллон с углекислым газом, сварочный аппарат, а также маска, перчатки и прочие составляющие. В сборке тележка не сложная, но понадобится трубогибочная машина. Если проект вас заинтересовал, предлагаю изучить его более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - профильные трубы;
    - арматура;
    - надежные колесики;
    - длинные болты с гайками;
    - рифленый листовой алюминий;
    - два колесика от тележек (360 градусов).

    Список инструментов:
    - сварочный аппарат;
    - трубогибочный станок;
    - тиски;
    - болгарка (УШМ);
    - дрель;
    - рулетка, маркер.

    Процесс изготовления самоделки:

    Шаг первый. Сборка основой рамы
    Собираем основную раму, для этого автор согнул профильные трубы на своем гибочном станке. Далее нарезаются необходимые части, и сваривается простая рама. Конечно, конструкция может быть и иной, автор все делал под баллон и конкретно свое оборудование. К тому же, тележка получилась еще и художественным произведением.





    Шаг второй. Оси
    Привариваем оси для колесиков, тут автор использовал длинные болты, привариваем их к раме. Колеса используем крепкие и большого диаметра, чтобы тележка легко ехала по земле.





    Шаг третий. Место под баллон
    Для крепления баллона автор сварил из труб вилку, в торцы вилки вварены гайки. Как итог, баллон потом будет крепко фиксироваться хомутом, на болтах.







    Шаг четвертый. Полочки
    Свариваем из труб рамки под все необходимые полки. Затем, в качестве обшивки прикручиваем к раме листовой рифленый алюминий, смотрится все отлично, а еще этот материал легкий.





    Шаг пятый. Паутина и покраска
    Рама укрепляется арматурой, ее автор гнет в тисках в дуги. Как итог, после сварки создается впечатление, будто станок заплетен паутиной.
    Вот и все, теперь все готово, раму можно покрасить.




    Шаг шестой. Сборка и испытания
    Ставим на оси колеса, в качестве основных силовых колес используются большие колеса для садовых тележек. В качестве дополнительных колесиков, которые позволят двигать тележку в месте работ, прикручиваем колесики с углом вращения 360 градусов, типа как у тележек из супермаркетов.











    В завершении автор обшивает все листовым алюминием при помощи заклепочного пистолета. Тележка готова, сюда отлично помещается баллон, сварочный аппарат и прочее сварочное оборудование. Едет тележка отлично, ее можно тащить даже по снегу.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

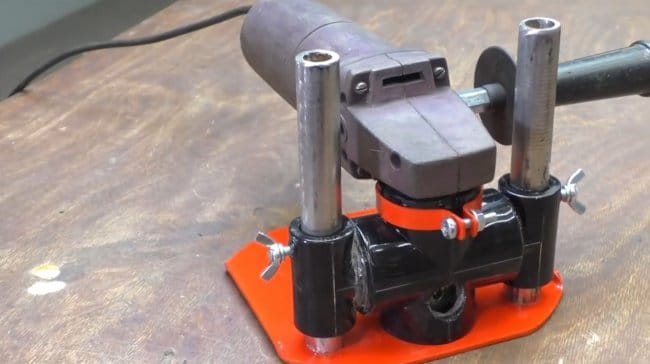

    Очень простой фрезер - насадка на болгарку
