    Шарнирная опорная платформа для болгарки своими руками

    Здравствуйте, уважаемые читатели и самоделкины!
    В данной статье, автор YouTube канала «Handicraft» расскажет Вам, как изготовить опорную платформу для болгарки с шарнирным держателем. Такая простая насадка позволит более легко и точно выполнять прямые разрезы, соблюдая угол 90 градусов к поверхности материала.

    Этот проект достаточно прост в изготовлении, однако потребует некоторого объема сварочных работ.

    Материалы.
    — Листовая сталь 4 мм толщиной
    — Стальная шпилька и гайки М14
    — Гайка, болт М12
    — Машинное масло, краска для металла
    — Наждачная бумага.

    Инструменты, использованные автором.
    — Болгарка
    — 125 мм 3T пильный диск
    — Отрезной и лепестковый зачистной диски
    — Струбцины
    — Сверлильный станок, сверла по металлу
    — Станочные тиски
    — Сварочный аппарат
    — Ленточный шлифовальный станок
    — Линейка, маркер, угольник, керн, молоток, клещи, напильник, гаечные ключи.

    Процесс изготовления.
    Первым делом мастер приступает к изготовлению деталей для держателя болгарки. На стальном листе толщиной 4 мм он наносит разметку двух прямоугольников размерами 115Х70 мм, и вырезает их болгаркой.



    Разметив на пластинах центральную линию, он отступает от короткого края 25 мм и ставит отметки. Затем кернит, и сверлит отверстия диаметром 12 мм.



    После этого пластинам придается эргономичная форма с учетом особенностей корпуса болгарки. Все острые грани шлифуются лепестковым зачистным диском.



    Теперь две пластины привариваются к кусочку стальной шпильки М14. Угол между ними мастер подобрал заранее, ориентируясь на расположение отверстий для съемной рукоятки, и расстоянием между ними.


    Для того, чтобы к держателю болгарки можно было присоединить рукоятку, мастер приваривает к верхней пластине гайку М12.


    Затем все сварочные швы зачищаются лепестковым шлифовальным диском.


    Из такого же стального листа мастеру нужно вырезать прямоугольную заготовку для платформы. Размеры этой заготовки составляют 120Х225 мм.


    На верхней поверхности платформы, отступив от края 20 и 40 мм мастер размечает две линии для прорези под диск.



    В крайних точках будущего выреза высверливаются два отверстия.


    Остальной материал удаляется при помощи болгарки.


    Зафиксировав заготовку в тисках, автор обрабатывает края выреза напильниками.


    Переднюю часть платформы мастер слегка подогнул вверх. Также он закруглил углы, и отшлифовал острые грани.




    Накрутив на концы шпильки две гайки, автор приваривает их к платформе. Так получается весьма простое и надежное шарнирное соединение.


    Остается покрасить изделие краской по металлу.

    Итак, насадка готова. Сам держатель имеет возможность наклона относительно платформы.



    Остается прикрутить болгарку к держателю при помощи двух болтов М12, вкрутив их в отверстия для рукоятки.



    Сама рукоятка прикручивается к держателю.

    Теперь можно делать длинные прямые разрезы. Сам держатель ограничит нижнее положение пильного диска, упираясь в платформу. Кстати, в нижней части держателя можно предусмотреть дополнительный регулировочный винт, которым можно будет регулировать максимальный вылет диска.


    Отрезной диск по металлу мастер заменяет на пильный диск с напайками. С помощью этого диска можно резать фанеру, дерево, гипсокартон, пластик, и газосиликат.


    Вот так легко режется фанерный лист.




    Благодарю автора за интересную идею насадки для болгарки!

    Всем хорошего настроения, крепкого здоровья, и интересных идей!

    Авторское видео можно найти здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Болгарка

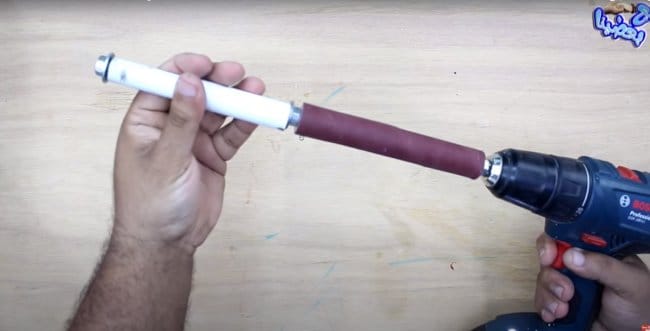

    Насадка на шуруповерт для шлифовки древесины

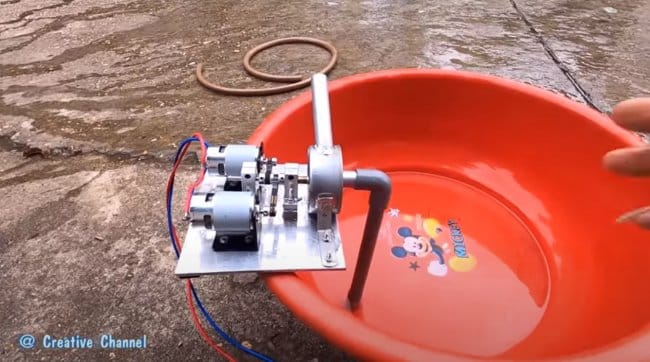

    Мощная помпа с двумя моторами 775
