    Самый простой сверлильный станок на 12В




    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению очень простого сверлильного станка на 12В. Такая самоделка будет полезна, если вы любите что-то мастерить своими руками в небольших масштабах, занимаетесь моделированием и так далее. Станок работает на моторе 775, привод прямой, мотор можно питать напряжением до 24В. Основа станка сделана из дерева, блок с мотором закреплен на мебельном слайдере и мягко движется без больших люфтов. Блок питания автор разместил прямо на станке. Собирается все просто, если самоделка вас заинтересовала, предлагаю изучить проект более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - мебельный слайдер;
    - моторчик 775;
    - сверлильный патрон и переходник под вал мотора;
    - покупной кронштейн для мотора (или мебельный уголок);
    - пружина;
    - саморезы и шайбы;
    - провода;
    - включатель;
    - блок питания;
    - дверная ручка;
    - доски, лист материала для основы.

    Список инструментов:
    - дрель;
    - ножовка;
    - шуруповерт или отвертка.

    Процесс изготовления самоделки:

    Шаг первый. Монтаж стойки
    Все детали для сборки должны быть ровными, это касается брусьев и листа материала, который идет в качестве основы. В противном случае, закрепить все ровно будет проблематично. Для начала берем два бруска, к одному крепим одну половину слайдера, а к другому вторую. Собираем стойку и прикручиваем к основанию саморезами. Само собой, тут нужен угольник, чтобы ровной выставить стойку. Для надежности, места стыковки промазываем столярным клеем.

    В качестве основы подойдет фанера, ДСП, МДФ или подобный материал.












    Шаг второй. Монтаж мотора и сверлильной площадки
    Мотор можно закрепить на мебельном крепеже в виде уголка. Просто рассверливаем центральное отверстие и прикручиваем мотор винтиками. Сам крепеж прикручиваем к подвижному блоку.

    Напротив сверлильного патрона приклеиваем или прикручиваем сверлильную площадку. Автор просто вырезал круг из МДФ и просверлил отверстие под сверло. Станок почти готов, устанавливаем пружину, чтобы подвижный блок сам поднимался вверх.












    Шаг третий. Финальные штрихи и испытания
    Блок питания автор прикрутил на стойку сзади, также сзади был установлен включатель. Подвижный блок опускается ручкой, которую автор к нему прикрутил, это обычная небольшая дверная ручка.





    Работает самоделка отлично, мощности хватает, собрано все быстро, просто и дешево.
    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

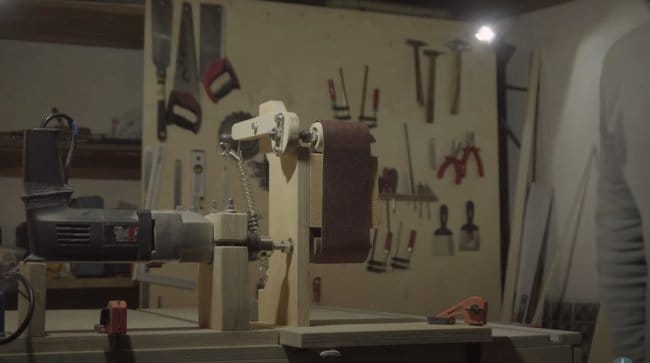

    Как собрать гриндер на базе болгарки

    Ленточный шлифовальный станок из фанеры

    7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.0 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    2 комментария
    Иван_Похмельев
    Действительно, неплохое быстро реализуемое решение, если слайдер не имеет болтанки.
    Что бы сделал по-другому.
    1. Вынос ЭД на некоторое расстояние, чтобы не ограничиваться маленькими деталями и сверлением по краям больших.
    2. Ручку закрепил бы не сверху, с снизу бруска: будет меньше перекос слайдера, да и руку можно положить на стол и действовать движением только кисти.
    3. Для правши ручку бы сделал справа, а не слева. Но это - как кому удобнее, однако у промышленных станков "штурвал" обычно справа.
    Pronin
    Действительно, довольно простое решение. И быстро, без лишних затей. Аналогичное себе делал... Тогда не было помогателей в виде АлиЭкспресс (и подобных Интернетов) declare
    И еще не доделал возвратную пружину для выбора люфтов... А это особо нужно, когда мелкой(пальцевой) фрезой пытаться делать канавки и тп
    Выключатель лучше движковый, а не кнопочный, Imho.
