    Барбекю с подвесной решеткой своими руками

    Здравствуйте, уважаемые читатели и самоделкины!
    Наверняка каждый из Вас обожает погреться и отдохнуть у костра, а заодно приготовить что-нибудь вкусненькое.
    В данной статье, автор YouTube канала «Hassan Abu-Izmero» расскажет Вам, как сделать уютный очаг с подвесной решеткой для гриля и барбекю.

    Этот проект весьма прост в изготовлении, однако потребует небольшого объема сварочных работ.

    Материалы.
    — Листовая сталь 3 мм толщиной
    — Стальные профильные трубы, пруток, цепь
    — Перфорированный стальной лист.

    Инструменты, использованные автором.
    — Ленточная пила
    — Струбцины
    — Болгарка
    — Лепестковый зачистной и отрезной диски
    — Шуруповерт
    — Коронки
    — Сварочный полуавтомат
    — Магнитный уголок для сварки с регулируемым углом
    — Рулетка, линейка, уровень, маркер.

    Процесс изготовления.
    Первым делом мастер приступает к изготовлению деталей для бортов очага. На стальном листе наносится разметка четырех трапеций с углами по 45 градусов. Для удобства вырезания деталей, мастер подложил под лист деревянную паллету.


    После вырезания заготовок, их острые края следует обработать лепестковым зачистным диском.



    Готовые элементы собираются в форму усеченной пирамиды, прихватываются в крайних точках. Затем, после проверки геометрии, все швы окончательно провариваются.



    Для зачистки швов мастер использует достаточно необычный лепестковый диск.




    Ножки для очага изготавливаются из стальных профильных труб 40Х40 мм. Эти детали нарезаются при помощи ленточной пилы.

    Три ножки мастер прихватывает сваркой к корпусу.


    Установив изделие на ножки, он отмечает на нижней их части горизонтальные линии. Излишки материала срезаются, а торцы ножек шлифуются.



    Еще раз проверив устойчивость конструкции, мастер окончательно проваривает стыки ножек с бортами.



    В нижней части очага потребуется колосник, автор нарезает для него заготовки равной длины из стального прутка.

    Остается приварить эти детали на свое место.




    Кронштейн для подвешивания решетки мастер изготовит из водопроводной трубы.

    Верхний ее край уже был слегка изогнут, а чтобы за него не цеплялись звенья цепи, автор делает две прорези, разогревает лепесток газовой горелкой, и загибает его вниз. Все острые края закругляются.



    Решетку для гриля мастер вырезал из перфорированного стального листа, а затем зачистил его поверхности.


    К углам решетки привариваются цепочки, и прикрепляются к крючку.

    В одном из углов корпуса мастер делает вырез по диаметру трубы кронштейна. Для этого прекрасно подошла коронка по металлу.


    Теперь кронштейн устанавливается так, чтобы его верхняя часть находилась над центром очага. Нижний край кронштейна приваривается к углу корпуса.



    Пропустив цепочку через трубку, автор находит подходящее место для установки зацепа. К нижней части боковой стенки приваривается обрезок гвоздя, на который можно надеть одно из звеньев. Таким нехитрым способом будет регулироваться высота решетки над углями.


    Итак, вся конструкция готова. Под нее нужно установить металлическую емкость для золы, и можно разводить огонь.



    Теперь можно приготовить вкусный ужин, и отдохнуть.




    Благодарю автора за необычное решение по созданию очага с грилем.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!

    Авторское видео можно найти здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: мангал

    Мангал с электроприводом

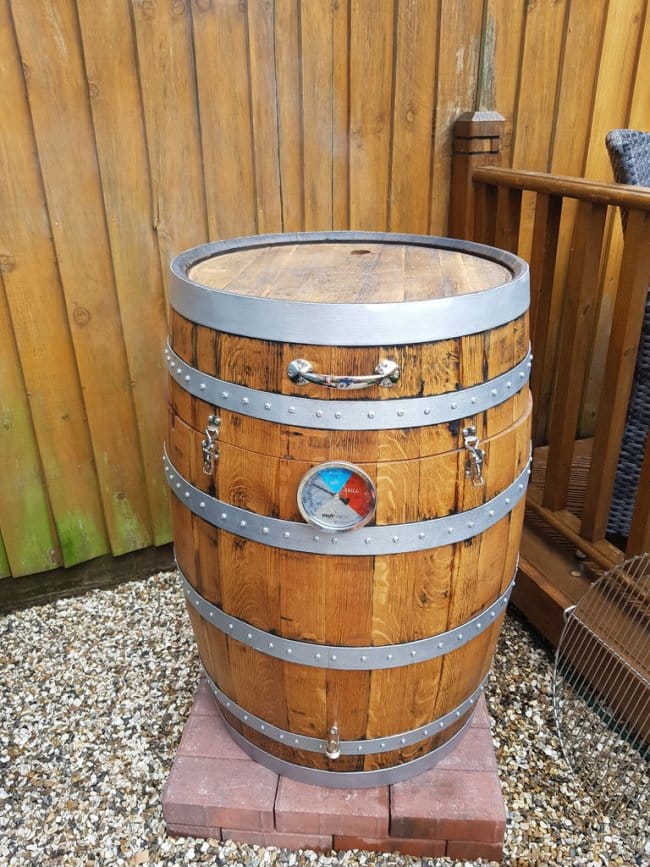

    Коптильня горячего и холодного копчения из дубовой бочки
