    Киянка из гайки своими руками

    Здравствуйте, уважаемые читатели и самоделкины!
    Наверняка у каждого из Вас в мастерской имеются не только молотки различных разновидностей, но и киянки.
    В данной статье, автор YouTube канала «The Small Workshop» расскажет Вам, как можно сделать красивую и удобную киянку из дубовой древесины и обычной гайки большого размера.

    Эта самоделка достаточно проста, и при ее изготовлении можно обойтись без токарных работ. Они потребуются только для изготовления рукоятки.

    Материалы.
    — Гайка М42
    — Древесина дуба
    — Пропитка для дерева
    — Абразивная полировальная паста
    — Стальная вата
    — Наждачная бумага, листовая кожа
    — Клей ПВА.

    Инструменты, использованные автором.
    — Воздушный компрессор KMP-240/50 Вихрь
    — Пескоструйный пистолет 90 psi
    — Орбитальная шлифовальная машинка
    — Токарный станок, рейер, мейсель, резцы
    — Ленточный шлифовальный станок
    — Точильный станок, войлочный диск
    — Тиски, молоток, напильник, надфили, ножовка
    — Карандаш, линейка, струбцины.

    Процесс изготовления.
    Итак, ударную часть молотка мастер решил изготовить из гайки М42, она имеет весьма приличный вес, около 620 грамм. Также он сделал предварительный набросок формы будущей рукояти.

    Первым делом он отмывает гайку от масла и налета в мыльном растворе с добавлением соды.

    Острые грани мастер обрабатывает надфилем, слегка стачивая их под углом 45 градусов.



    Затем следует еще один этап очистки гайки при помощи пескоструйного аппарата. Кстати говоря, такой пескоструйный пистолет можно сделать самостоятельно, прочитав следующую статью.


    Из обрезка черенка подготавливается оправка для дальнейшей обработки гайки.




    На первом этапе гайка шлифуется наждачной бумагой вплоть до 180-й гритности.


    Далее поверхность обрабатывается при помощи стальной ваты.


    При всем удобстве шлифовки на токарном станке, грани гайки требуют дополнительной обработки.

    Гайка фиксируется в тисках под губки которых мастер предусмотрительно подложил кусочек листовой кожи. Грани шлифуются орбитальной машинкой.


    И, наконец, финальный этап полировки на войлочном диске с абразивной полировальной пастой.


    Материалом для рукоятки послужит древесина дуба.



    После грубой предварительной обработки формы, автор переносит реперные линии с наброска на поверхность заготовки.




    Оба края заготовки обтачиваются, и она фиксируется в токарном патроне.


    Далее обтачивается штифт, на который будет насаживаться гайка. Причем мастер делает его не просто цилиндрической формы, под внутренний диаметр гайки, а оставляет часть штифта возле рукоятки немного большего диаметра, чтобы гайку можно было навернуть на пару оборотов.


    Гайка навинчивается на заготовку, и автор протачивает декоративную бороздку согласно чертежу.




    Затем, сняв гайку, формируется округлый ободок.


    Заготовка переворачивается, и мастер обрабатывает хвостовую часть рукояти, закругляя ее, и нарезая второй ободок.


    Теперь следует этап шлифовки поверхности наждачной бумагой и опилками.


    В качестве пропитки для древесины для защиты ее от воздействия влаги, и проявления текстуры, будет использоваться льняное масло.
    Также прекрасно подходит комбинированный состав масло-воска. Про его изготовление в домашних условиях ранее рассказывал Владимир Натынчик. Про этот рецепт можно прочитать в следующей статье.

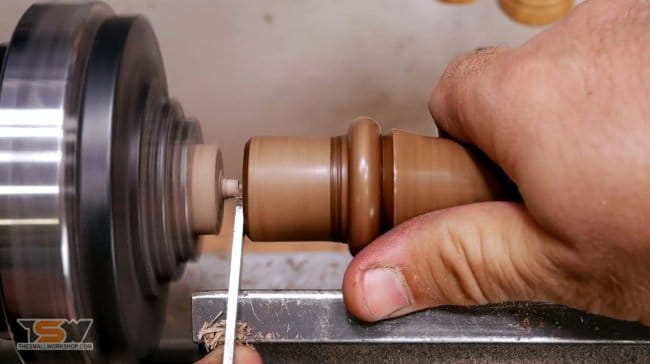

    Выступ на хвостовике рукоятки срезается, затем убирается задняя бабка. Место среза шлифуется, и пропитывается маслом.

    [/center]
    Изделие почти готово, остается зафиксировать ударную часть на рукоятке. Автор фиксирует его в тисках, и намечает место для клина.



    Сняв гайку, прорезь дорезается до начала резьбы.


    Клинышек мастер делает из кусочка дубовой пластины, стачивая один ее край под углом.

    На клин наносится клей, и он забивается на свое место.



    После высыхания клея остается срезать излишки пластины, зашлифовать место среза, и нанести масло.




    Вот такой необычный и красивый инструмент получился.



    Мастер также рекомендует изготовить ударник из латунной гайки. Латунь намного мягче стали, и этот материал будет меньше повреждать поверхности инструментов или изделий.

    Благодарю автора за хорошую идею по изготовлению киянки из гайки.
    Всем хорошего настроения, крепкого здоровья, и интересных идей!

    Авторское видео можно найти здесь.
