    Кроссовки с адресной светодиодной лентой и датчиком вибрации


    В статье "Датчик вибрации (акселерометр) своими руками" мастер описывал изготовления вибродатчка. Тогда у завсегдатаев сайта возник вопрос по этому датчику, от выбора материала, до использования его совместно с Ардуино.

    В статье мастер рассказывал, что такой датчик нужен ему для использования в следующей самоделке. И он не заставил себя долго ждать и выложил на сайт свою новую самоделку в которой и использовал данное устройство.

    Мастер сделал обувь со светодиодной лентой, которая реагирует на шаг. Лучше всего посмотреть видео с демонстрацией работы такой самоделки и с примером сборки. Ну а те, кто не любят смотреть видео могут прочесть статью.

    Инструменты и материалы:
    -Датчик вибрации (самодельный) или модуль датчика вибрации (покупной);
    -Arduino Nano;
    -Li-ion аккумуляторы 18650;
    -Адресная светодиодная лента;
    -Паяльные принадлежности;
    -Клеевой пистолет;
    -Ножницы;

    Шаг первый: светодиодная лента
    Для данной работы мастер использует неопиксельную светодиодную ленту WS2812B. Ленту нужно будет закрепить на подошве по периметру обуви.

    В данном случае на обувь мастера помещается 44 светодиода. Мастер отрезает две ленты и закрепляет их на термоклей на обуви.





    Шаг второй: электроника
    Для питания мастер использует две литий-ионных батареи соединенных последовательно. Каждая батарея по 4,2 В, последовательное подключение увеличивает напряжение до 8,4 В.

    Дальше подключает + батареи к Vin-контакту Arduino Nano, и – батареи к GND Arduino. В данный момент у мастера нет переключателя, поэтому он просто перерезал кабель заземления, а при необходимости скручивает концы.






    Дальше нужно установить датчик вибрации. Мастер припаивает один из его выводов к 5V Arduino, а другой - к цифровому выводу 2 Arduino.
    Теперь нужно подключить светодиодные ленты. Подключение простое, 5V ленты к 5V Ардуино, GND ленты к GND Ардуино, а DIN светодиодов к D 13 Arduino.

    Если используется модуль датчика вибрации (покупной), то у него есть 3 контакта. Подключается следующим образом: Vcc к 5 В, GND к GND и Do (цифровой выход) к цифровому выводу 13 Arduino. Используя потенциометр на этом модуле, можете настроить чувствительность вашего датчика.





    Шаг третий: код
    Дальше нужно установить код на Ардуино. В коде прописано количество светодиодов. В данном случае - 44. При необходимости количество светодиодов нужно изменить.
    Motion_Triggered_RGB_Shoes.ino

    Дальше мастер проверяет работу устройства. Это можно сделать слегка, постучав по датчику вибрации. Если все нормально, то нужно закрепить электронику на обуви или на лодыжке.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

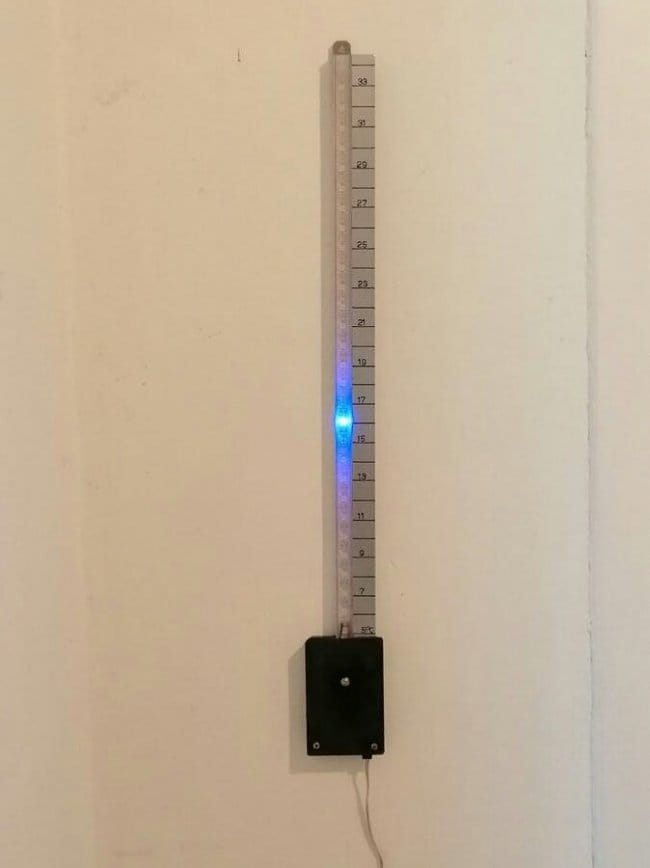

    Термометр с линейной индикацией
