    Как сделать лазерный тир


    В этой статье мастер покажет нам, как сделать электронный тир.
    Этот проект требует базовых знаний о платформе Arduinо. Навыки пайки нужны если устройство будет собираться "на всегда", в противном случае можно использовать разъемы и монтажные платы.
    В данной игре реализованы следующие возможности: одиночный и автоматические режимы (переключаются при загрузке устройства нажатием на спусковой крючок), переключение между настольным и настенным режимами.
    Давайте посмотрим небольшой демонстрационный ролик.

    Инструменты и материалы:
    Для бластера
    -Arduino Nano;
    -5V Red Laser (KY 008);
    -Кнопка;
    -Мини-динамик;
    -Транзистор 2N2222A;
    -Разъем 9 В;
    -Резистор 1,5 кОм;
    -Ползунковый переключатель;
    Для тира
    -Arduino Nano;
    -Фоторезистор;
    -Сервопривод SG90 9G;
    -Кольцо Neopixel 24 светодиода;
    -Кнопка;
    -Резистор 10 кОм;
    -Резистор 470 Ом;
    -Конденсатор 1000 мкФ 6,3 В;
    -Мини-динамик;
    -Соединительные провода;
    -Плата;
    -Клеевой пистолет;
    -3D-принтер;



    Шаг первый: дизайн, 3D-печать
    Сначала мастер разрабатывает дизайн устройства.

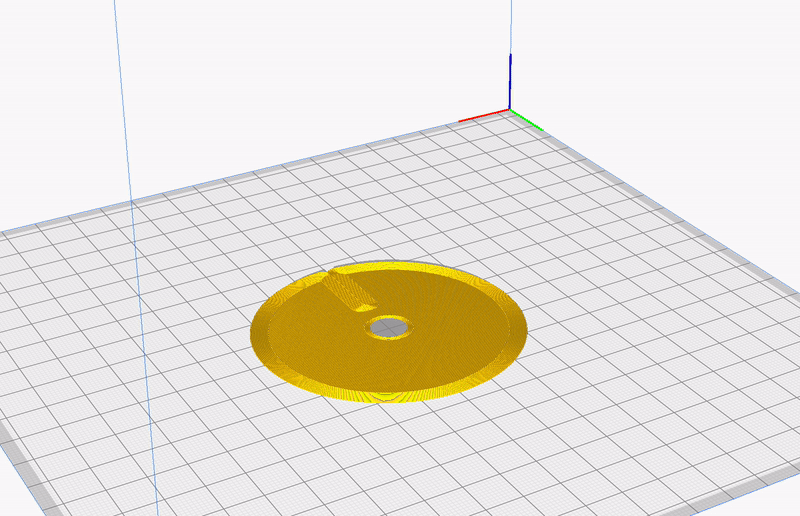

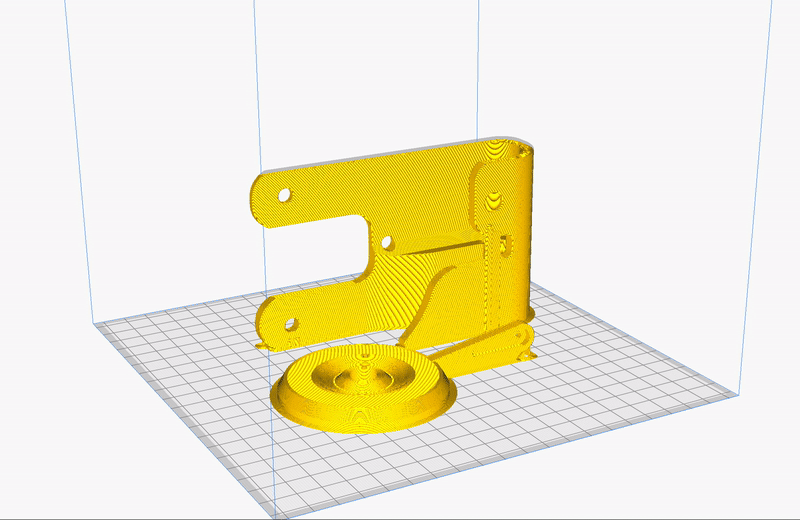

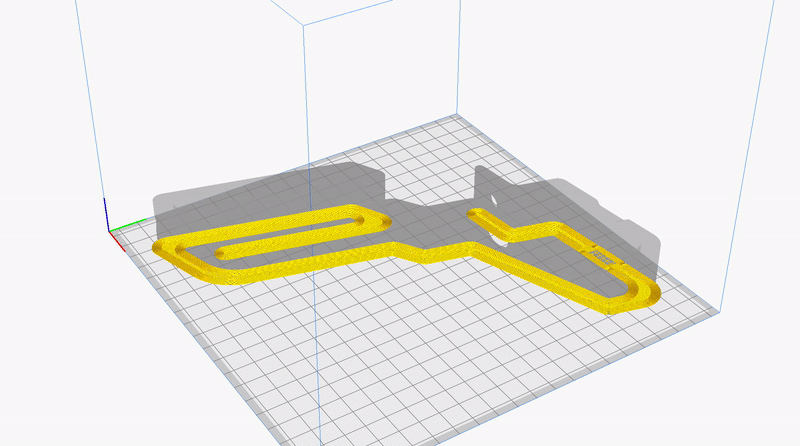

    Затем печатает детали на 3D-принтере.
    Как сделать лазерный тир



    Скачать детали можно здесь.
    Шаг второй: код
    Устанавливает библиотеку.
    PWMServo
    Код можно скачать ниже.
    TARGET_PITCHES.h
    LASER_TAG_RECEIVER.ino
    GUN_PITCHES.h
    LASER_TAG_GUN.ino

    Шаг третий: сборка бластера
    Дальше мастер собирает бластер. Монтирует цепь.
    PIN 10 - контакт кнопки
    PIN 5 - резистор 1500 Ом - базовый контакт транзистора
    PIN 8 - лазер - контакт динамика
    Подключение 9 В >> (+) К VIN, - К GND
    Подключает спусковую кнопку между контактом 10 и GND.
    Добавьте транзистор. Подсоедините его базу к резистору 1,5 кОм, а затем к контакту 5. Подсоединяет ножку эмиттера к шине заземления, а коллектор - к сигнальному штырю KY-008.
    Если все подключено, как показано на первом изображении, то должна заиграть мелодия Super Mario.





    Шаг четвертый: сборка мишени

    Собирает вторую часть устройства. Устанавливает серводвигатель, светодиодное кольцо, Ардуино. Производит монтаж схемы.
    PIN 5 - контакт кнопки
    PIN 6 - резистор 470 Ом - Неопиксельное кольцо
    PIN 9 - Серво-вывод (обычно желтый кабель)
    (+) - VIN --- (-) - GND
    PIN A0 - контакт фоторезистора - резистор 1ОкОм - GND, второй контакт фоторезистора 5В
    Подключите кнопку между контактом 5 и GND.
    Подсоедините резистор 470 Ом между контактом 6 и контактом DIN Неопикселя. Пока не подключайте питание.
    Убедитесь, что резистор LDR правильно подключен между GND и выводом A0. Другая нога резистора подключается к 5В.
    Добавьте конденсатор на 1000 мкФ между GND и выводом 5В.



    Подсоедините сервопривод, расположив его движущимся рычагом по направлению к внутренней части базы.
    Скачайте библиотеку PWMServo и установите ее.
    Загрузите код бластера в Ардуино. Как только код загружен, сервопривод должен начать работать и рычаг должен установится в положении начала подъема.
    Проверьте работу сервопривода направив на фоторезистор свет.
    Подключите к Neopixel GND и 5V, нажмите кнопку сброса. Если все подключено, вы должны увидеть, как светодиод засветился, а сервопривод переместился.










    Шаг пятый: использование устройства
    Бластер прост в использовании, при нажатии на спусковой крючок, он стреляет лазером. Но мастер хотел сделать процесс немного веселее, поэтому создал два режима съемки. Когда вы включите его, он запустится в режиме 10 выстрелов. Через каждые десять выстрелов будет режим перезарядки.
    Если при загрузке устройства нажать на курок, то режим меняется на бесконечность выстрелов.
    Количество выстрелов можно изменить в коде (int bulletNumber = 10; //).
    Мишень имеет два режима. Один для установки на стол, другой для того, чтобы повесить ее на стену. Меняется режим нажатием на кнопку.


    Все готово, но устройство находится в процессе доработки и мастер будет еще вносить изменения в конструкцию.

    Источник (Source)
