    Рамная светодиодная лампа своими руками


    Приветствую всех самоделкиных и тех, кто просто заглянул в гости к Самоделкину. Сегодня вашему вниманию представляю вариант светодиодной потолочной лампы состоящей из нескольких деревянных прямоугольных рамок. Данный проект автор разработал самостоятельно в программе CAD. На мой взгляд, получилась довольно оригинальная и интересная конструкция.

    Материалы


    • Рейка сечением 2х2 см (примерно 6,5 м).
    • Рейка сечением 3х3 см (примерно 65 см).
    • Рейка сечением 6х0,9 см (примерно 85 см).
    • Доска сечением 17х0,9 см
    • 5 м светодиодной ленты.
    • Блок питания.
    • Электрический кабель.

    Инструменты


    • Торцовочная пила.
    • Дрель и сверла.
    • Наждачная бумага № 240

    Шаг первый – разработка проекта.


    Как я уже говорил ранее, автор разработал в программе CAD проект лампы и по ну подготовил чертеж с размерами.

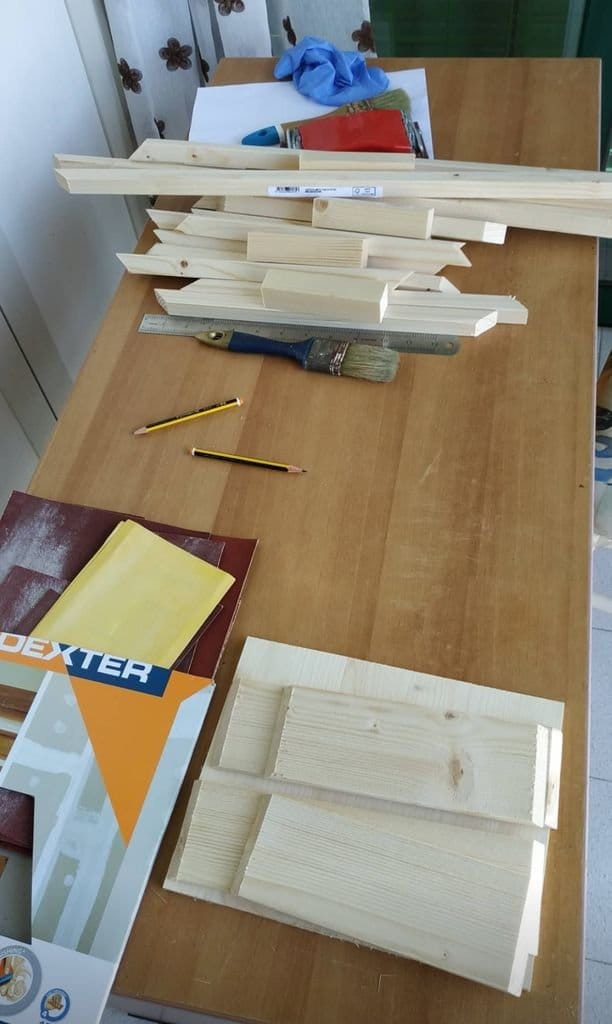

    Шаг второй – раскрой.


    Затем автор отправился в магазин, закупил необходимый материал.
    После нарезал необходимые детали следующих размеров (всё в сантиметрах):
    - 2x2x32 (снаружи) - 4 шт. (Длинные стороны маленьких прямоугольников)
    - 2x2x25 (снаружи) - 4 штуки (короткие стороны маленьких прямоугольников)
    - 2x2x70 (снаружи) - 4 штуки (длинные стороны больших прямоугольников)
    - 2x2x35 - 4 штуки (короткие стороны больших прямоугольников)
    - 0,9x6x24 (снаружи) - 2 шт. (Длинные стороны коробки-основания)
    - 0,9x6x17 (снаружи) - 2 шт. (Короткие стороны коробки-основания)
    - 17x24x0,9 - 1 шт. (Крышка коробки)
    - 3х3х12 - 4 шт. (Подвесные колонны)
    - 3x3 - 1 шт. (Подвесной механизм).


    Рамная светодиодная лампа своими руками

    Шаг третий – сверление.


    На всех заготовках автор выполнил разметку. По меткам просверлил отверстия.

    Шаг четвертый – сборка.


    Теперь можно приступать к сборке деталей. На этом этапе автор собрал на клей и шурупы короб для установки блока питания, затем собрал все необходимые рамы, продел в них провода и на внутренних гранях закрепил светодиодную ленту.


    Шаг пятый – установка.

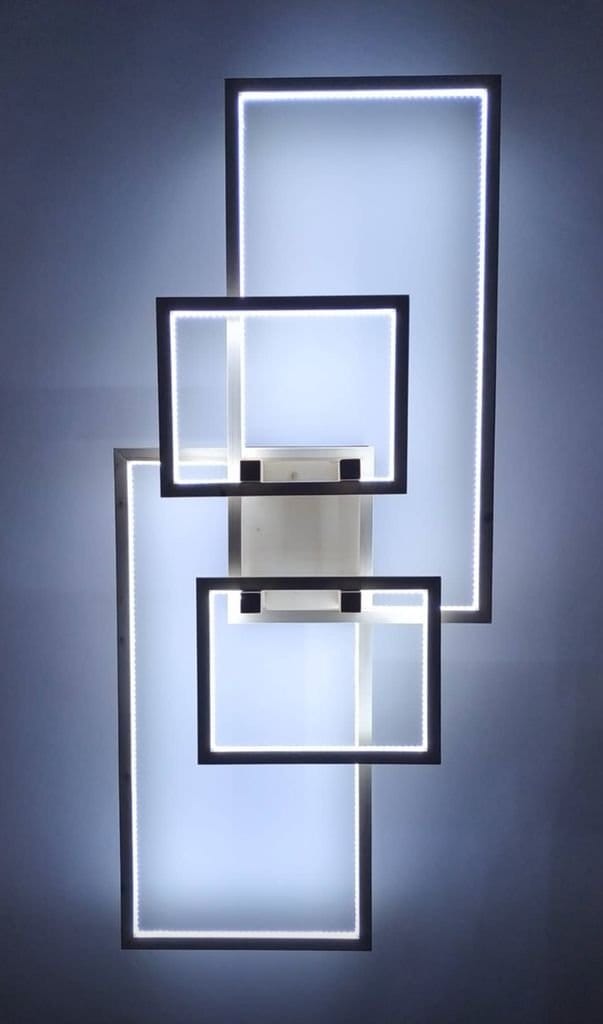

    Готовую конструкцию автор закрепил на потолке. Лампа работает в двух положениях – можно включить несколько рам, или все сразу.





    На этом у меня всё, все спасибо за внимание и до новых встреч в гостях у Самоделкина.
