    Бесконтактный термометр с установкой на смартфон


    В последнее время очень востребованы стали термометры для измерения температуры тела. Температуру измеряют дома, температуру измеряют на работе, температуру измеряют в больнице. Ртутные термометры точные, но измерения занимает много времени, электронные не такие точные, но измеряют быстрее ртутных. Но у них обоих есть большой недостаток - измерения нужно производить контактным способом. При большом количестве измерений, например, на проходной предприятия, это затруднительно.

    В подобных случаях будет удобен бесконтактный способ измерения. Именно такой, бесконтактный термометр и решил сделать мастер, а в качестве информационного устройства он будет использовать экран смартфона.

    Инструменты и материалы:
    -Бесконтактный ИК датчик температуры MLX90614;
    -Ардуино Нано;
    -Переходник OTG Micro - мини-USB;
    -Соединительные провода;
    -3D-принтер;
    -Смартфон;
    -Паяльник;

    Шаг первый: подключение
    Датчик подключается к Ардуино через контакты А4 и А5. Вторые два провода подключаются к к +5В и земле.
    Бесконтактный термометр с установкой на смартфон


    Шаг второй: код

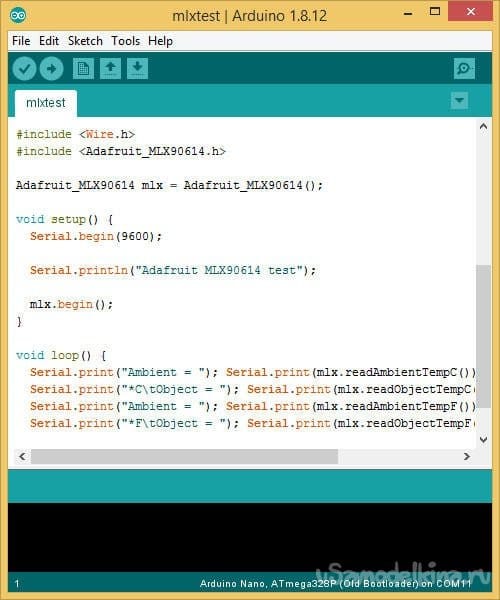

    Для установки кода мастер использует библиотеку Adafruit. В функции настройки с помощью mlx.begin() устанавливается датчик. В функции цикла используется Serial Monitor (последовательный монитор). Для чтения температуры окружающей среды вы используется mls.readAmbientTempC(). Для бесконтактных измерений mlx.readObjectTempC().
    Если нужно получать температуру в Фаренгейтах, просто замените «C» на «F», т.е. в коде используется mls.readAmbientTempF() и mls.readAmbientTempF().
    Код ниже.
    #include
    #include
    mlx = Adafruit_MLX90614();

    void setup() {
      Serial.begin(9600);
      mlx.begin();
    }

    void loop() {
      Serial.println("Temperature from MLX90614:");
      Serial.print("Ambient:      "); // Окружающая среда
      Serial.print(mlx.readAmbientTempC());
      Serial.println(" °C");
      Serial.print("Contactless: "); // Бесконтактное измерение температуры объекта
      Serial.print(mlx.readObjectTempC());
      Serial.println(" °C");
      Serial.println();
      delay(1000);
    }

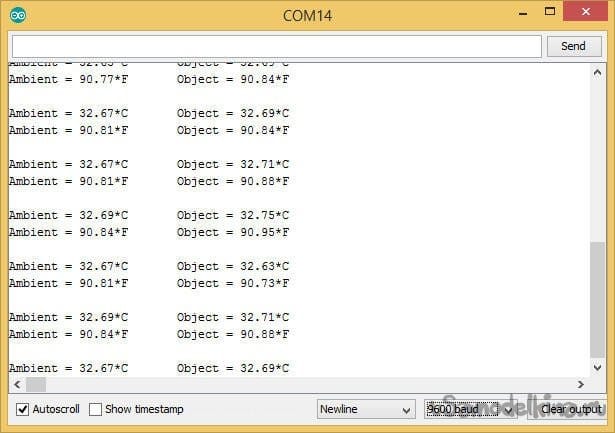

    Датчик измеряет температуру окружающей среды и температуру объекта. Датчик нужно подносить на расстояние около 1 см от объекта.



    Шаг третий: сборка

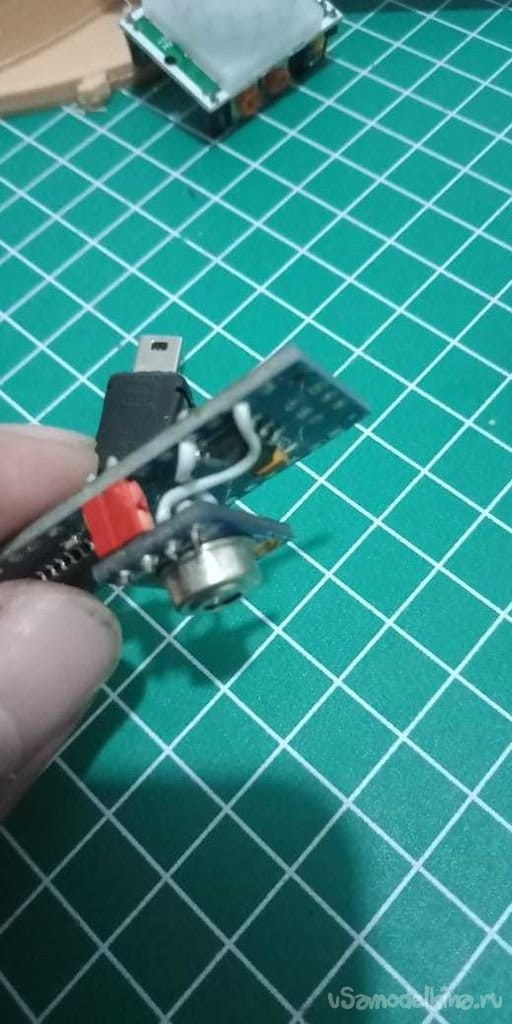

    После загрузки кода и проверки работоспособности устройства нужно датчик закрепить на Ардуино и припаять провода.

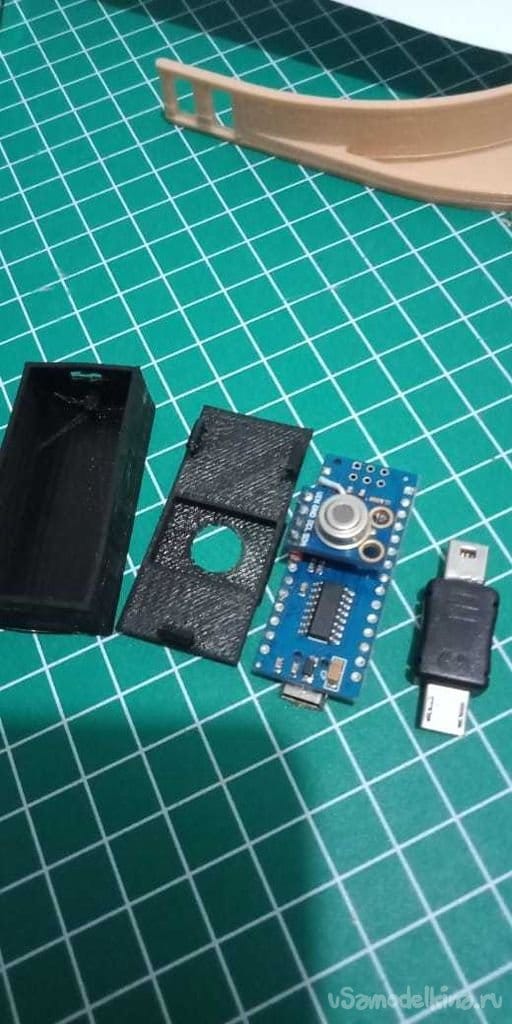

    Затем мастер печатает корпус для устройства. Файл для печати можно скачать здесь.

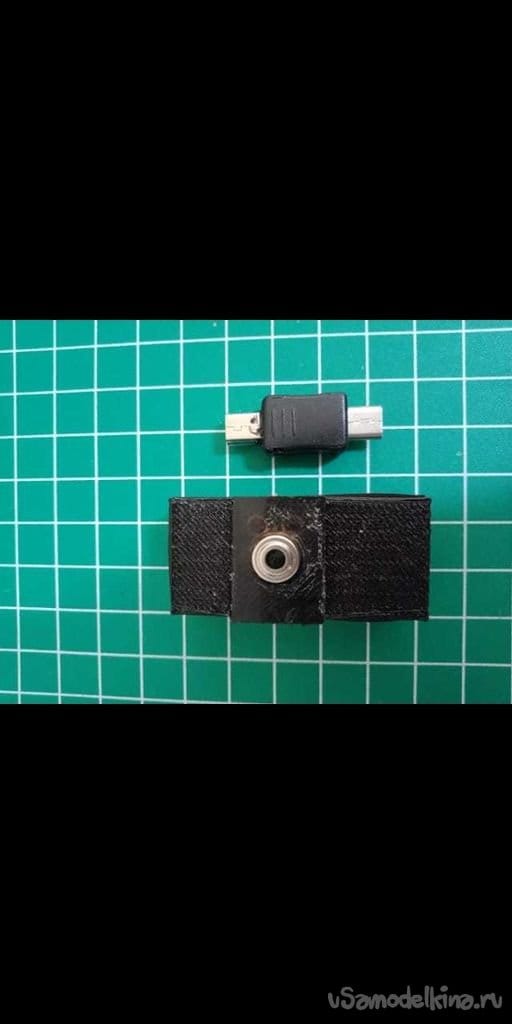

    Устанавливает устройство в корпус.




    Шаг четвертый: приложение

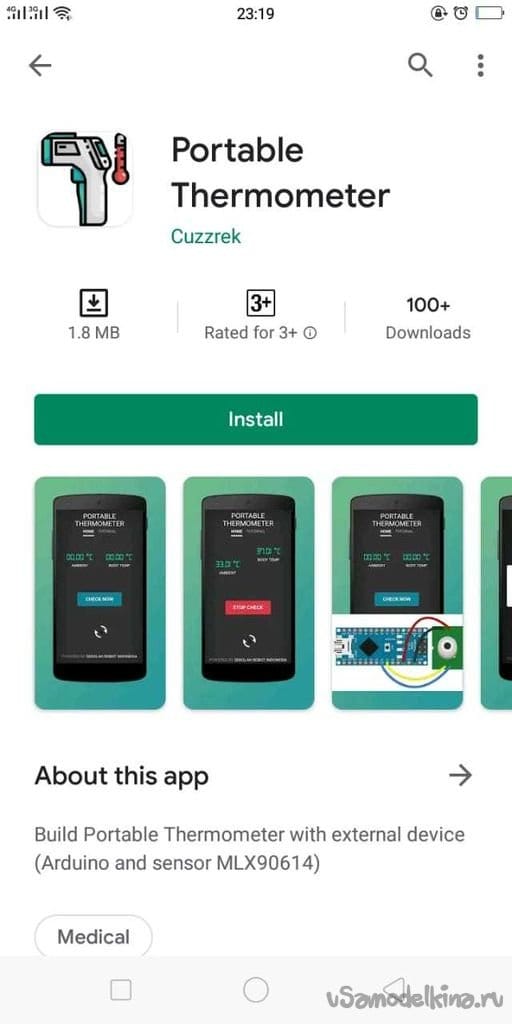

    Теперь нужно установить приложение на смартфон. Мастер использует "Рortable Thermometer".
    Дальше подключает устройство к смартфону с помощью OTG. Устанавливает соединение, запускает программу.

    Все готово. На видео можно посмотреть пример сборки и работы устройства.
