    Bluetooth-динамик + Power Bank + Фонарик




    3 в 1, именно так позиционирует свое устройство мастер-самодельщик из Индии с ником opengreenenergy.

    Это устройство можно использовать как:
    1. Bluetooth-динамик
    2. Power Bank
    3. Фонарик

    Инструменты и материалы:
    -3 Вт динамик:
    -Пассивный излучатель;
    -Бальза - 12 х 7 см, 12x4 см, 4x6 см:
    -Модуль усилителя Bluetooth:
    -Модуль зарядки TP4056:
    -18650 Аккумулятор:
    -1W LED:
    -Светодиодная линза:
    - 3 мм светодиод:
    -Резисторы 330 Ом:
    -3 Ом 0.5W Резистор:
    -Ползунковый переключатель:
    -Кнопочный переключатель:
    -Провод:
    -Супер клей:
    -Нож;
    -Карандаш;
    -Штангенциркуль;
    -Клеевой пистолет;

    Шаг первый: детали для корпуса
    Корпус состоит из 6 частей:
    1. Передняя и задняя панели (12 х 7 см)
    2. Верхняя и нижняя панели (4 х 12 см)
    3. Левая и правая панели (4 х 6 см)

    Шаг второй: динамики
    Диаметр динамиков 40 мм. Мастер размечает и вырезает отверстия для них на передней панели.





    На задней стенке вырезает отверстие для пассивного излучателя.



    Приклеивает динамики в соответствующие отверстия.






    Шаг третий: боковые панели
    На левой боковой панели установлены следующие компоненты:
    1. Два светодиода для индикации состояния зарядки
    2. Один светодиод для индикации питания
    3. Ползунковый переключатель для включения / выключения питания
    4. TP4056

    На правой боковой панели установлены следующие компоненты:
    1. Фонарик
    2. Переключатель для фонарика
    3. Разъем USB (Powerbank)



    Шаг четвертый: схема
    Схема довольно проста. Сердцем схемы является плата TP4056. Модуль заряжает аккумулятор 18650 и отключает нагрузку, когда напряжение аккумулятора падает ниже порогового предела.

    TP4056 подключается к:
    1. Модуль Bluetooth
    2. Фонарь
    3. USB Boost Converter
    4. Индикатор состояния питания

    Красные линии - плюс, а черные - минус.

    Схема_3 в 1 DIY Bluetooth-динамик_2020-05-16_00-31-07.pdf

    Шаг пятый: подключение батареи
    Ответственной частью является пайка проводов к литий-ионной батарее 18650. Сначала очистите поверхность клеммы, нанесите на нее флюс. Затем припаяйте красный провод к положительной клемме, а черный провод к отрицательной. Припаяйте провода как можно быстрее, так как избыточное тепло от наконечника паяльника может повредить аккумулятор.

    Чтобы избежать случайного короткого замыкания, мастер изолировал две клеммы с помощью скотча.

    Для зарядки аккумулятора он использует модуль зарядки литий-ионного аккумулятора TP4056. Есть два различных типа модулей, доступных на рынке. Один без защитной микросхемы батареи, а другой с защитной микросхемой. Мастер рекомендует использовать модуль с микросхемой защиты и портом micro USB.




    Шаг шестой: индикаторы
    Модуль TP4056 имеет два встроенных индикатора состояния, указывающих состояние зарядки. В данном случае после установки TP4056 светодиоды будут удалены от панели. Поэтому нужно установить два внешних светодиода.

    Встроенные светодиоды припаяны после токоограничивающего резистора 1К.
    Мастер припаивает три провода, к контактам TP4056 и через резисторы к светодиодам. Черный провод минусовой общий.


    Шаг седьмой: повышающий преобразователь
    Максимальное напряжение, которое можно получить от аккумулятора 18650, составляет 4,2 В, при полной зарядке. Однако все USB-устройства работают от 5В и выше. Чтобы реализовать функцию Power Bank нужно поднять напряжение аккумулятора выше 5 В. Это можно сделать с помощью повышающего преобразователя.

    Монтаж прост, всего два провода к входным клеммам повышающего преобразователя. Затем подключает их к выходным клеммам TP4056 соблюдая полярность.

    Шаг восьмой: фонарь
    Чтобы сделать фонарик, мастер выбрал светодиод мощностью 1 Вт. Для эффективной работы индикатора питания нужен специальный светодиодный драйвер. Чтобы упростить схему, мастер использовал токоограничивающий резистор (3 Ом, 0,5 Вт). Точное значение резистора можно рассчитать с помощью этого калькулятора.
    Светодиод установлен на радиаторе. Так же мастер устанавливает линзу.



    Шаг девятый: сборка
    Дальше мастер приступает к сборке. Устанавливает комплектующие в соответствующие слоты, фиксирует клеем.





    Припаивает провода к клеммам динамиков. Подключает к Bluetooth модулю.


    Дальше мастер склеивает корпус. После застывания клея шлифует корпус.






    После сборки устройства мастер заряжает аккумулятор с помощью зарядного устройства USB. Во время зарядки светодиодный индикатор состояния горит красным, а когда он становится синим, это означает, что он полностью заряжен. При переключении клавишного переключателя, зеленый светодиод на левой панели загорается. Дальше нужно произвести сопряжение Bluetooth устройства со смартфоном. Название этого устройства - «DW-CT14 +».



    Весь процесс сборки устройства можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Bluetooth колонка

    Винтажный MP3-плеер

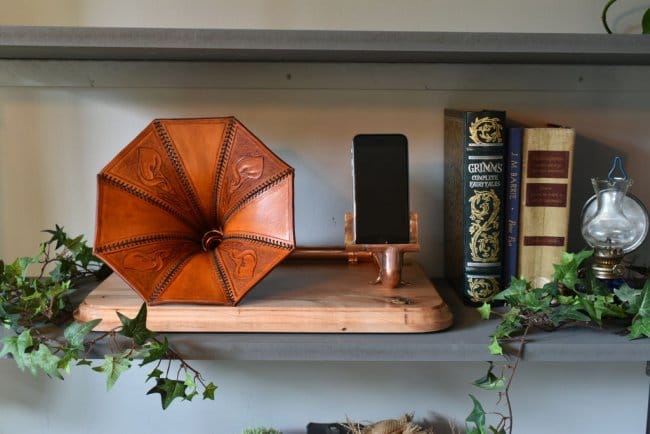

    Пассивный усилитель звука для смартфона (из кожи)
