    Простая электроотвертка для мелких работ


    Простую электроотвертку для мелких работ не так уж сложно сделать. Правда, в данном случае, нужен доступ к 3D-принтеру, но в качестве корпуса можно использовать и что ни будь другое.

    Инструменты и материалы:
    -Электромотор;
    -Батарея 9В с клеммами;
    -Микропереключатель - 2 шт;
    -Крепеж;
    -Белый светодиод - 2 шт;
    -Резистор 330 Ом;
    -Провода;
    -Кабельная стяжка;

    Шаг первый: 3D-печать
    Сначала нужно напечатать детали корпуса и патрон. Файлы для печати можно скачать ниже.
    N20_Screwdriver.stl
    N20_Screwhead_c.stl
    N20_Screwhead_h.stl

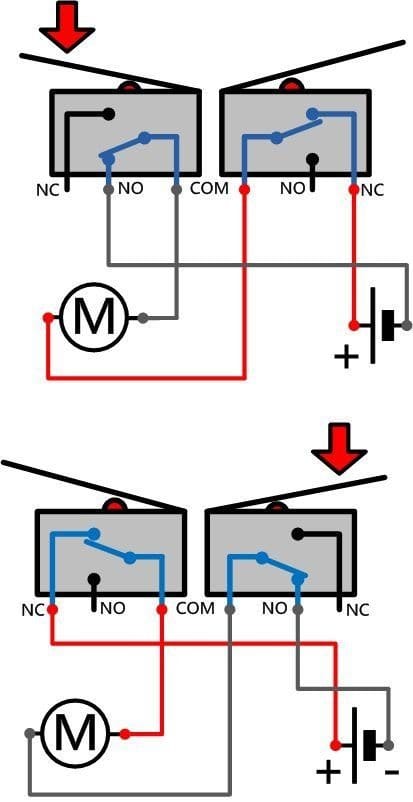

    Шаг второй: схема
    Схема проста. Мотор питается от 9В батареи. В цепи установлены два микропереключателя для возможности реверса и два светодиода для индикации.
    Простая электроотвертка для мелких работ

    Шаг третий: сборка
    Дальше мастер приступает к сборке отвертки. Устанавливает два светодиода и резистор 330 Ом.




    Устанавливает мотор. На вал мотора можно установить патрон покупной или самодельный напечатанный на принтере.






    Для установки микропереключателей нужно просверлить отверстия для винтов.


    Устанавливает батарею, проверяет работу изделия.



    Все работает.




    Видео с демонстрацией работы видео можно посмотреть ниже.
