    Простое приспособление для заточки столярных инструментов, своими руками

    Здравствуйте, уважаемые читатели и самоделкины!
    Многим из Вас зачастую приходится обрабатывать древесину, и Вам прекрасно известно, что от остроты инструментов зависит не только скорость и качество обработки, но и нервная система.

    В данной статье, автор YouTube канала «Генератор Идей» расскажет Вам, как сделать простое приспособление для заточки плоских стамесок и лезвий для рубанков.

    Эта самоделка весьма проста в изготовлении и не потребует сварочных, либо токарных работ.

    Материалы.
    — Шпилька или длинный болт М16, шайбы, гайки
    — Подшипники
    — Неодимовые магниты
    — Сосновые бруски
    — Наждачная бумага, двухсторонний скотч.

    Инструменты, использованные автором.
    — Болгарка, отрезные круги
    — Тиски, гаечные ключи
    — Рулетка, угольник, маркер.

    Процесс изготовления.
    Основной частью этого приспособления послужит стальная шпилька М16 длиной 120 мм.

    Для того, чтобы не повредить резьбу на шпильке, мастер устанавливает деревянные накладки на губки тисков. Он сделал их из соснового бруса, высверлив в них отверстия, и вклеив пару неодимовых магнитов.
    Зафиксировав шпильку в тисках, заготовка отрезается болгаркой.



    Затем, стараясь соблюсти соосность, на полученной заготовке размечается осевая линия.


    Используя тонкий отрезной диск мастер делает сквозную прорезь в детали.



    Итоговая ширина прорези должна соответствовать толщине затачиваемых инструментов. Для стамесок и лезвий рубанков она составляет около 7 мм.

    Мастер заменяет диск на более толстый, и растачивает прорезь.


    С двух сторон оправки надеваются шайбы и подшипники, и навинчиваются гайки.



    Первым подопытным будет лезвие рубанка. Вставив его в прорезь, и отрегулировав нужный угол заточки (путем выдвигания лезвия), мастер прижимает его гайками.

    Для точной регулировки угла заточки и наклона лезвия по вертикали, режущую кромку и спуски можно окрасить маркером.




    Наждачная бумага фиксируется на ровном основании при помощи тонкого двухстороннего скотча, и смачивается водой. После этого выполняется заточка лезвия.




    Аналогичным способом затачивается и лезвие стамески.



    Усовершенствованный аналог данного инструмента был описан в недавней статье, однако для его изготовления потребуется сварочный аппарат.

    Благодарю автора за реализацию простого, но полезного приспособления для заточки инструментов!

    Всем хорошего настроения, крепкого здоровья, и интересных идей!

    Авторское видео можно найти здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Чехол-патронташ из кожи

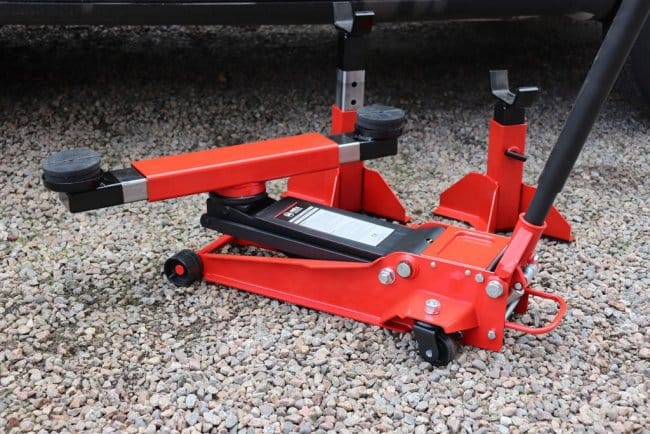

    Стойки для безопасного обслуживания автомобиля
