    Как собрать блок питания


    В этой статье мастер поделится с нами своим опытом по сборки блока питания 1,3 - 24 В. Для сборки мастер использует следующие

    Инструменты и материалы:
    1)1) Кабель питания;
    2) Разъем питания;
    2.a) Предохранители;
    3) Преобразователь переменного тока в постоянный (24 В);
    4) Регулятор напряжения и тока (1,3 - 24 В);
    5) Потенциометры 10 кОм;
    6) Ручки потенциометра;
    7) Цифровой вольтметр амперметр (10A);
    8) Гнездо;
    8.a) Разъем;
    9) Преобразователь постоянного тока для вентилятора;
    10) Цифровой термостат;
    11) Вентилятор (40 мм, 12 В);


    Шаг первый: разъем питания
    Разъем имеет выключатель и предохранитель на 10 А. К разъему с одной стороны подключается шнур питания, к другой модуль питания.




    Шаг второй: преобразователь
    Основная часть проекта - это преобразователь переменного тока в постоянный. Характеристики модуля следующие:
    Вход: переменный ток от 85 до 265 В.
    Выход: DC 24V.
    Максимальная нагрузка составляет около 4 ампер. Это дает 24 * 4 ≈ 100 Вт. Преобразователь питания имеет защиту от перегрузки и короткого замыкания.




    Шаг третий: регулятор напряжения и тока
    Регулятор имеет следующие характеристики:
    Вход: от 7 до 32 В.
    Выход: от 1,3 до 28 В.
    Максимальный выходной ток составляет около 8А.




    Мастер заменил потенциометры, которые были на плате, на другие 10 кОм. Расположение выводов:
    - старые потенциометры: 1-2-3
    - новые потенциометры: 2-1-3.




    Шаг четвертый: вольтметр / амперметр
    Есть несколько разных моделей цифровых вольтметр\амперметров. Мастер советует покупать с четырехзначным показанием. Приборы с трехзначными номерами имеют меньшую точность. Также используйте для этого проекта прибор на 10 А, потому что на 50 А не работают с низким током. Характеристики прибора следующие:
    Рабочее напряжение: DC4V-28V
    Диапазон измерения: DC 0-200V, 0-10A.
    Как подключить измеритель можно посмотреть на фото.







    Шаг пятый: система охлаждения
    Для охлаждения блока питания мастер использует 12 В вентилятор. Для его питания используется преобразователь напряжения 24 - 12 В. Для регулирования режимов работы вентилятора мастер установил цифровой термостат.









    Монтаж оборудования готов.



    Сборку устройства, а также тестирование можно посмотреть на видео, а об изготовлении корпуса мы узнаем из следующей статьи, "Корпус для блока питания".

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

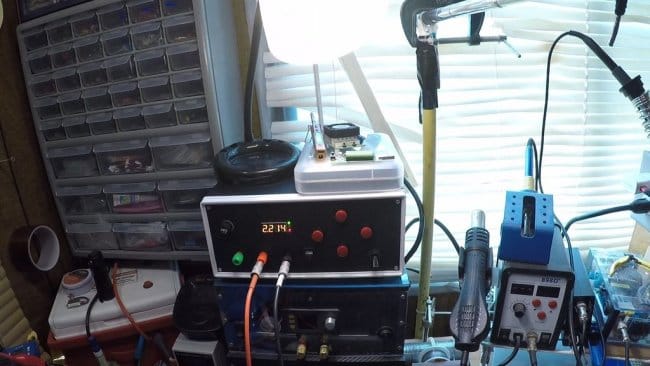

    Регулируемый источник питания 0-38 В/0-6 А

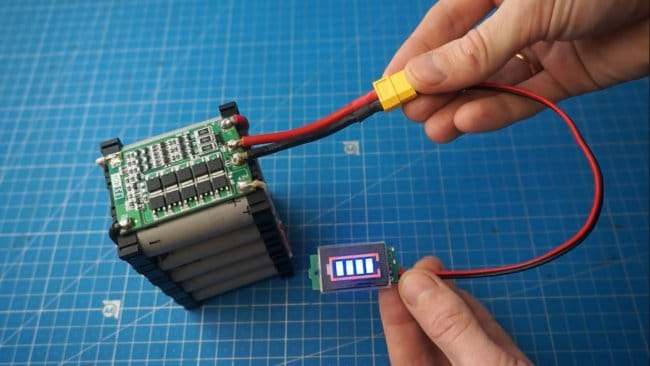

    Сборка аккумулятора 3S5P и его зарядка
