    Салазки для фрезерного станка

    Салазки для фрезерного станка

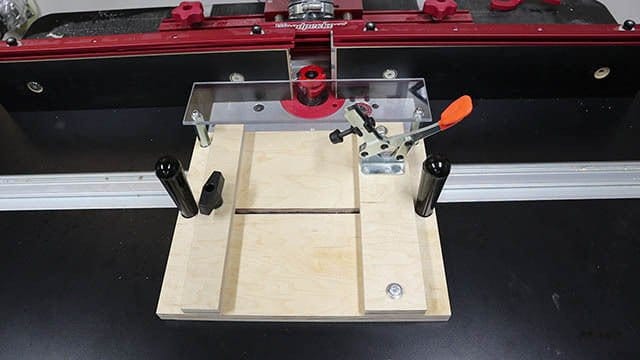

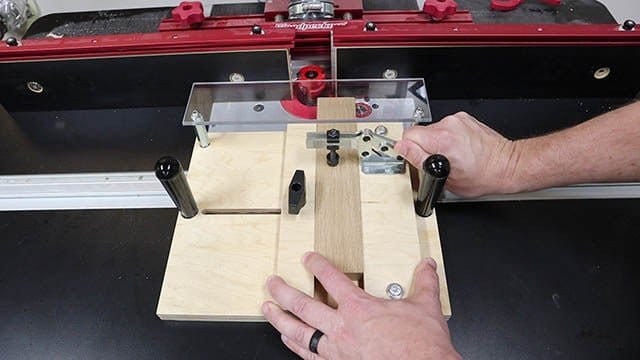

    В этой статье мастер расскажет, как сделать салазки для фрезера. Такие салазки нужны при обработке деревянных деталей, а именно для фрезерования пазов. Салазки позволяют зафиксировать обрабатываемую заготовку под прямым углом и, перемещая по направляющим, сделать ровный точный паз. Салазки имеют две ручки, два зажима по двум осям, направляющую и смотровое окно и акрила.
    Мастер расскажет, как сделать такие салазки используя разный материал.

    Инструменты и материалы:
    -Пиломатериалы;
    -Алюминиевый профиль;
    -Крепеж;
    -Зажим;
    -Ручки;
    -Акрил;
    -Сверлильный станок;
    -Циркулярный станок;
    -Фрезерный станок;
    -Струбцины;
    -Шуруповерт;

    Шаг первый: основание

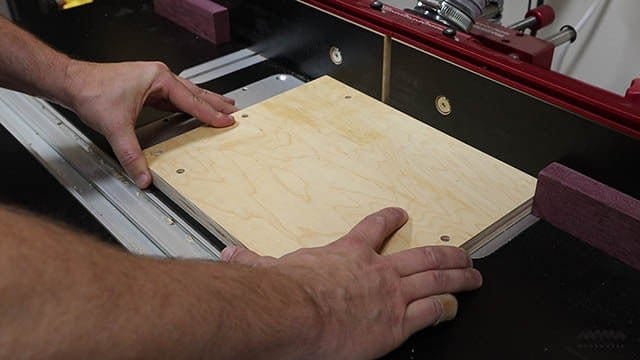

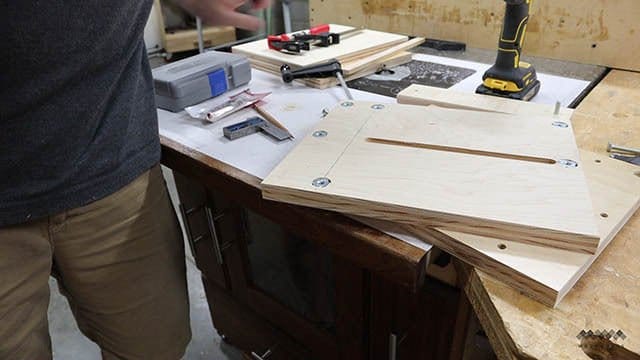

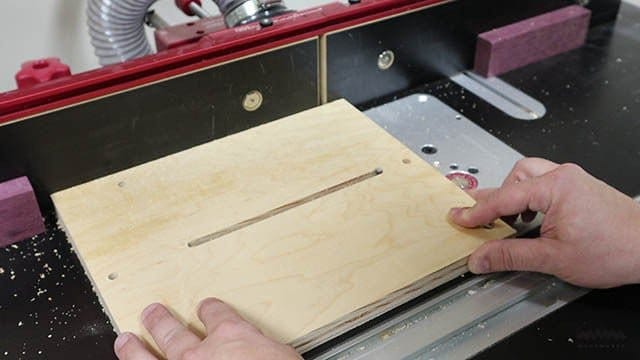

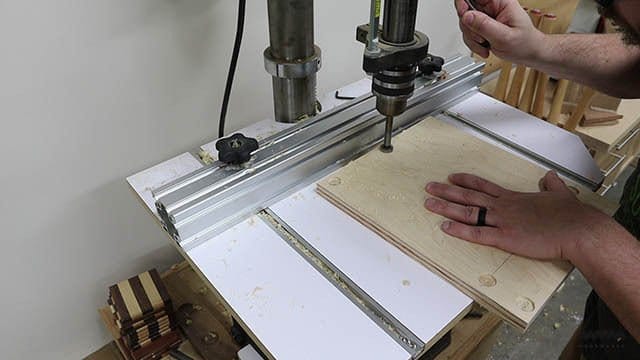

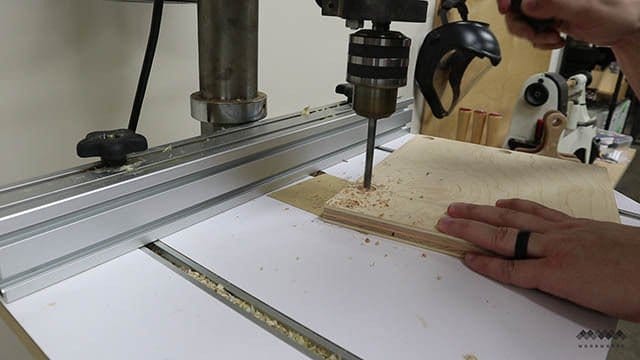

    Основание мастер делает из фанеры 2,5 см. Вырезает из фанеры прямоугольник 25 Х 30 см. В основании сверлит шесть отверстий. По центру основания вырезает глухой паз.





    Шаг второй: ручки

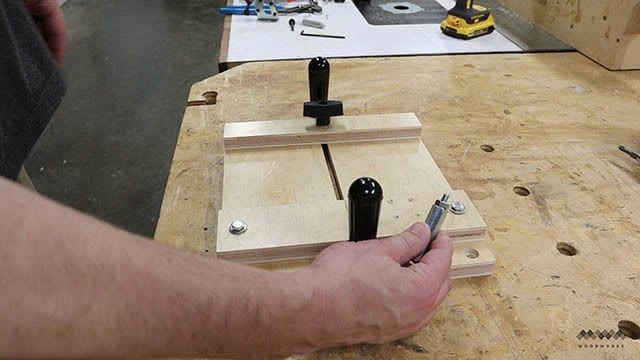

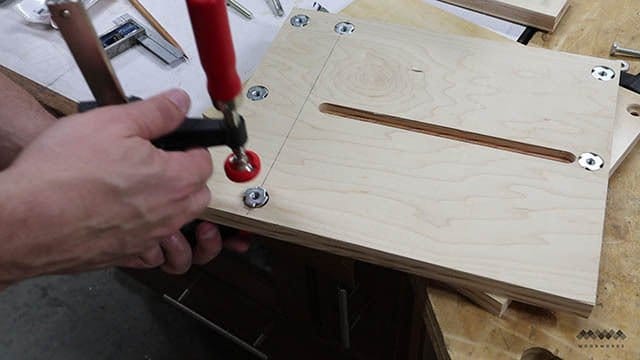

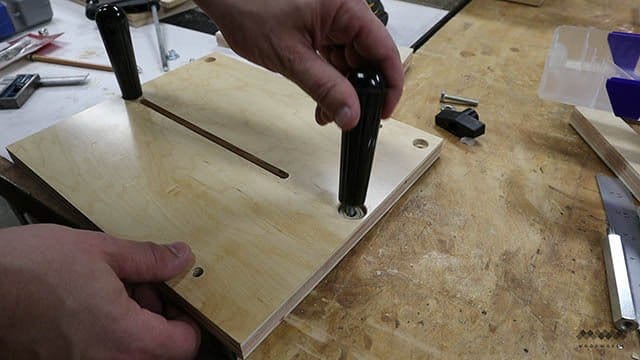

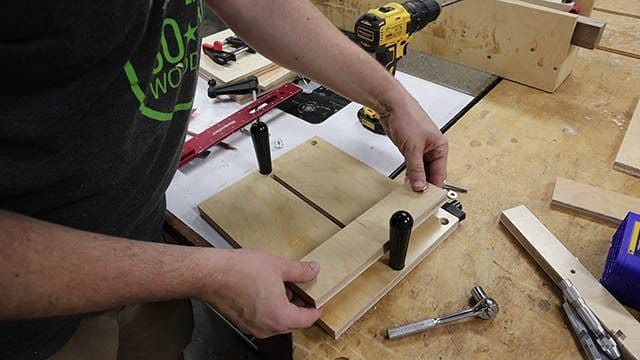

    В отверстия устанавливает резьбовые вставки. Вкручивает в две вставки ручки.



    Шаг третий: горизонтальный зажим

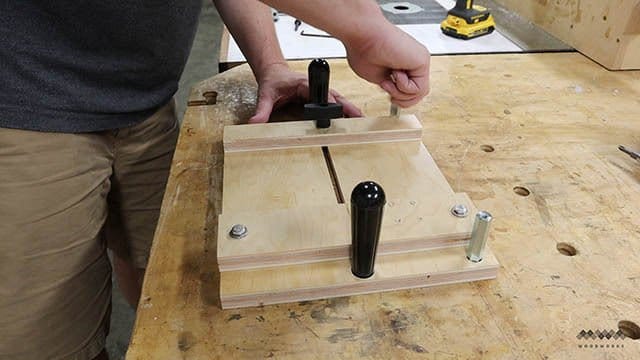

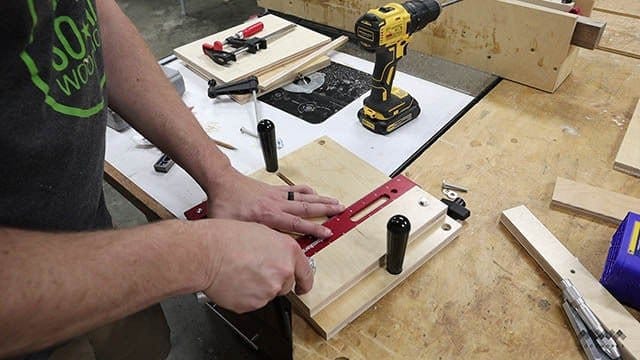

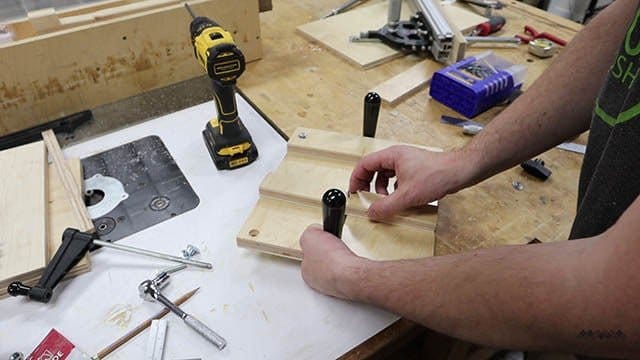

    С одной стороны, закрепляет планку.

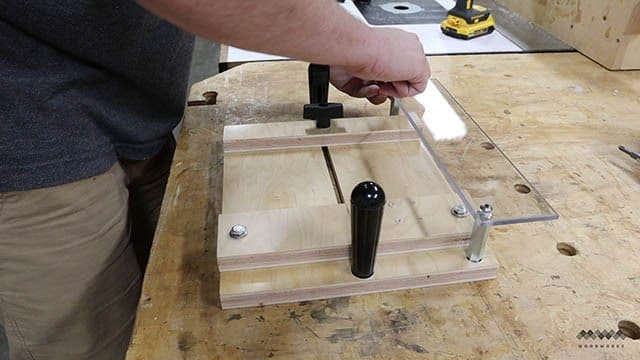

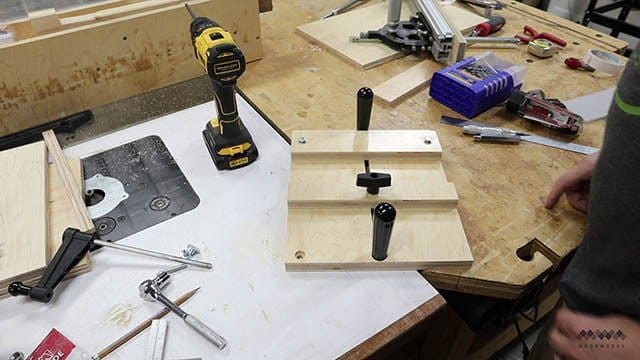

    Вторая планка перемещается по основанию и фиксируется болтом. Направляющей для планки служит паз по центру.


    Шаг четвертый: защитный экран
    Дальше мастер устанавливает защитный экран.
    Устанавливает стойки.

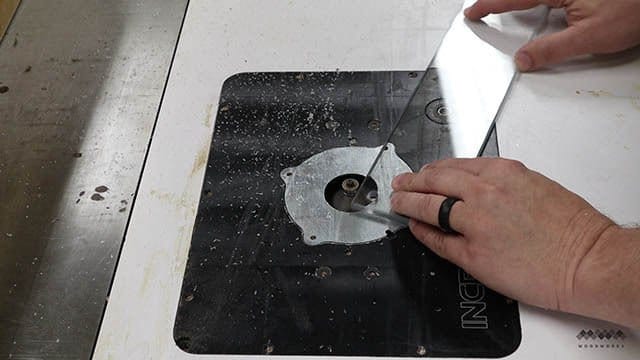

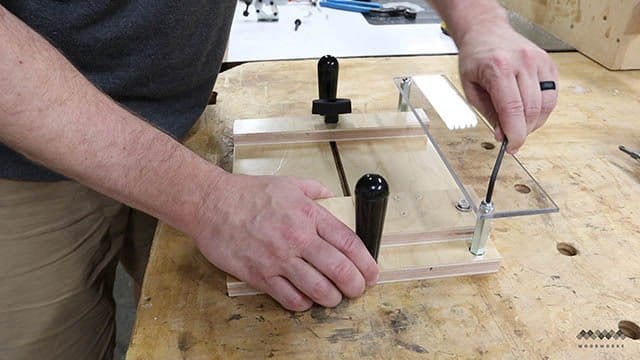

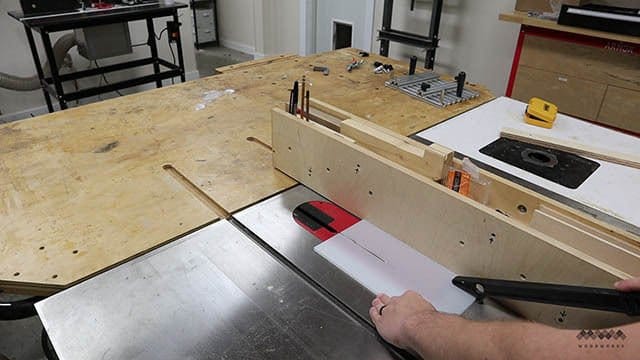

    Из акрила вырезает экран. Сверлит крепежные отверстия.

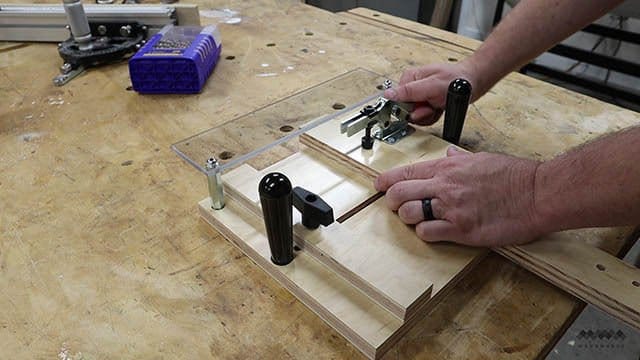

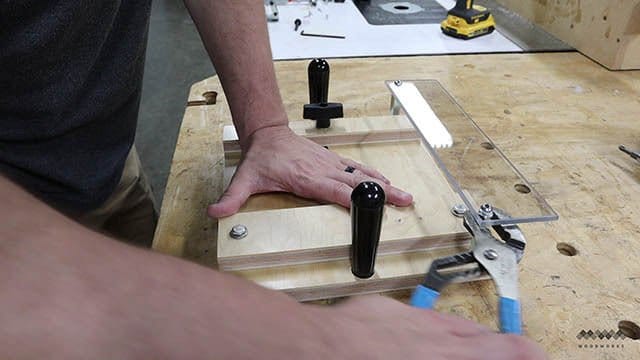

    Закрепляет экран.



    Шаг пятый: вертикальный зажим

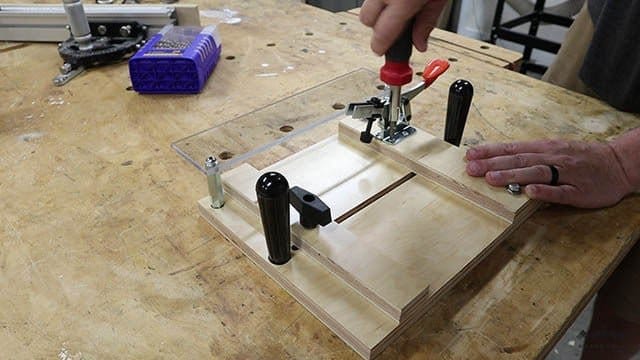

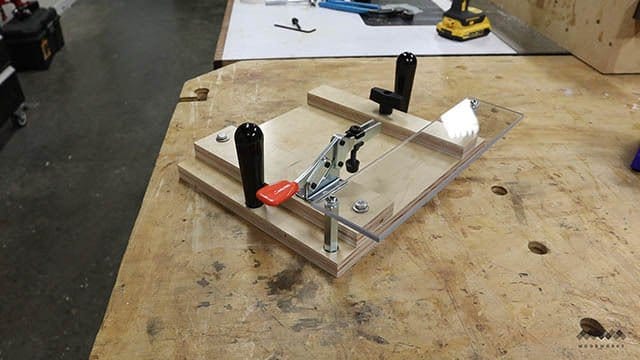

    Устанавливает вертикальный зажим.

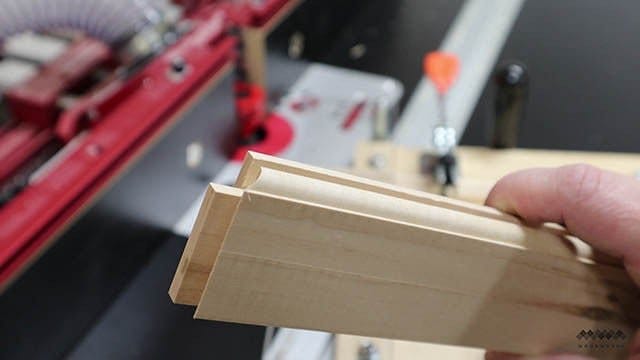

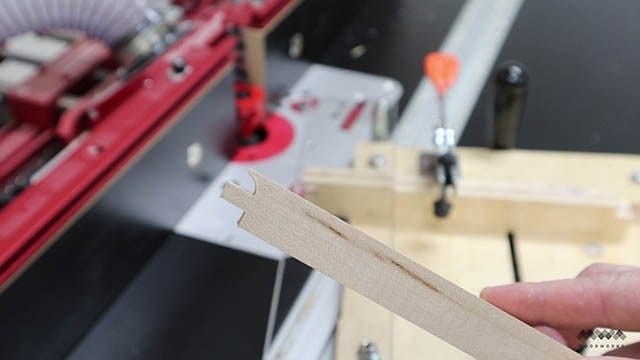

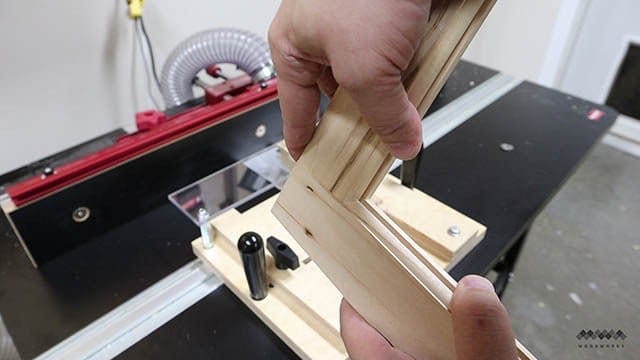

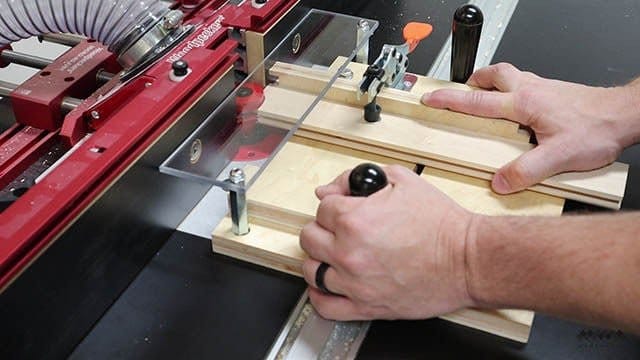

    Теперь можно попробовать, используя эти салазки, сделать соединение.

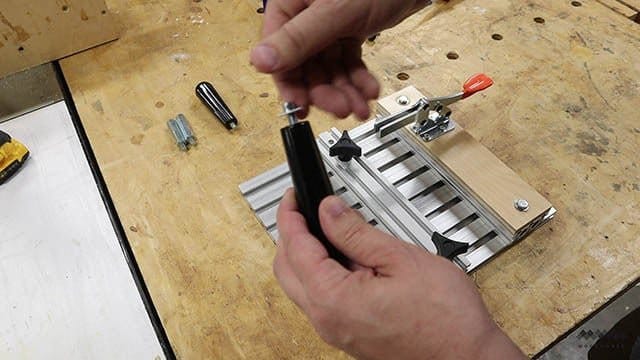

    Шаг шестой: сборка салазок из алюминиевого профиля
    Если у вас нет фанеры, а покупать целый лист нет желания, то можно сделать такие салазки из алюминиевого профиля или другого подходящего материала.

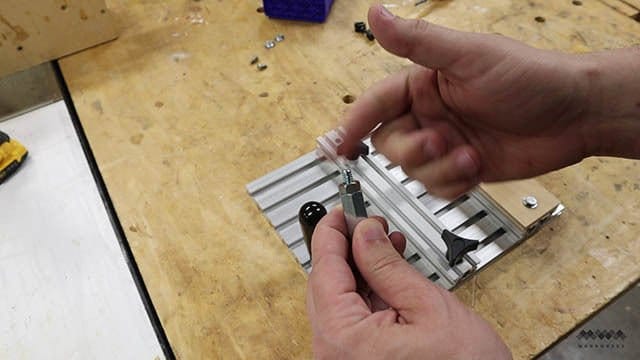

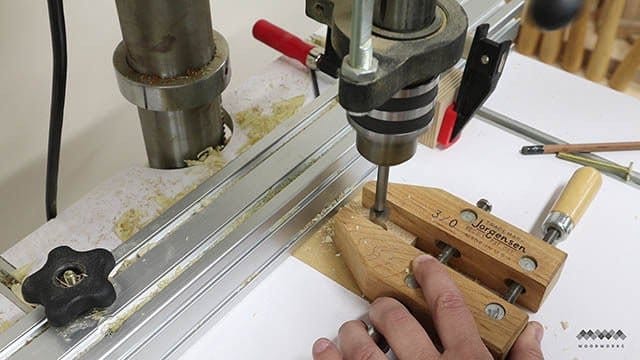

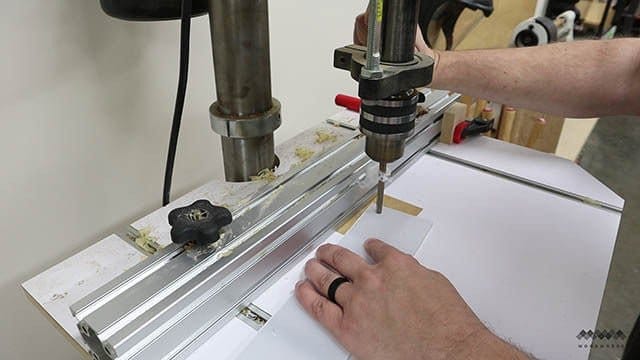

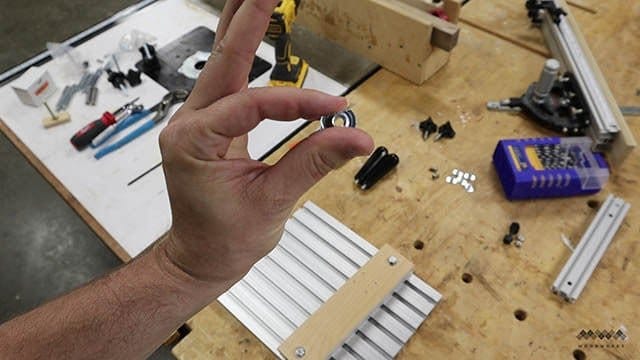

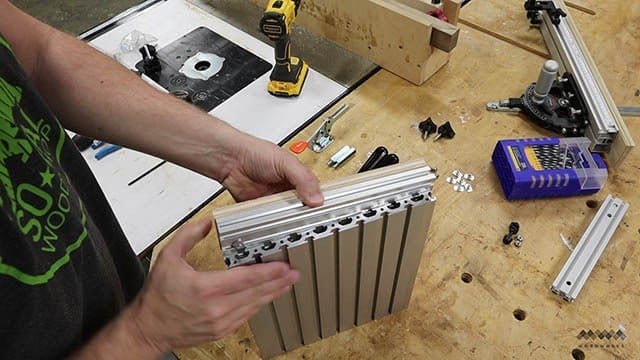

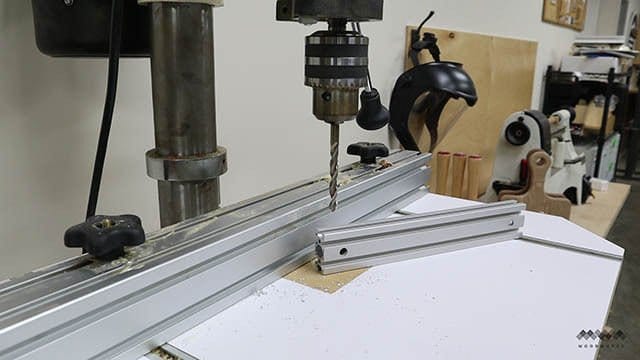

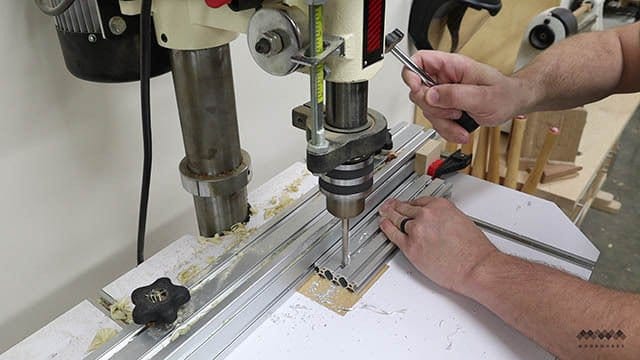

    Мастер использует профиль. Размер основания профиля такой же, как и фанеры. На основании делает разметку для крепления зажима. Сверлит отверстия. Сверлит отверстия в алюминиевой планке.

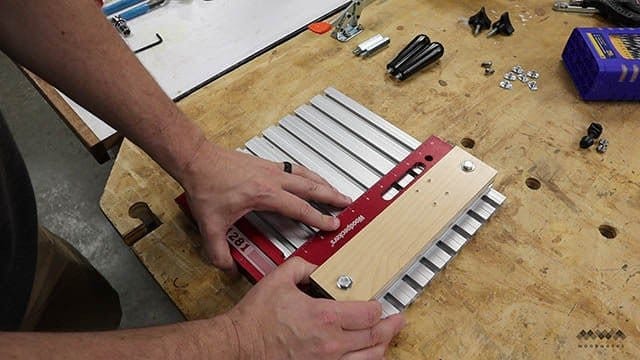

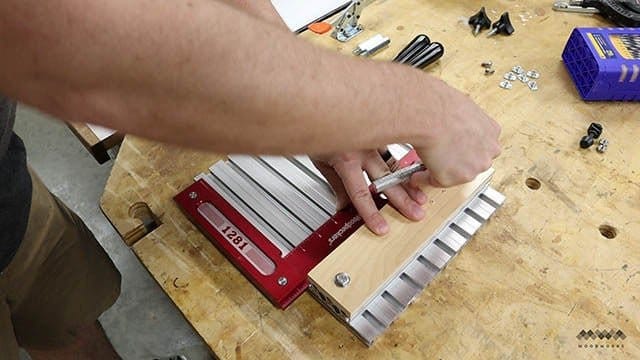

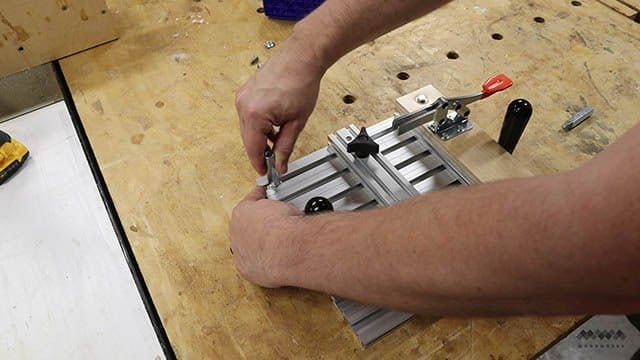

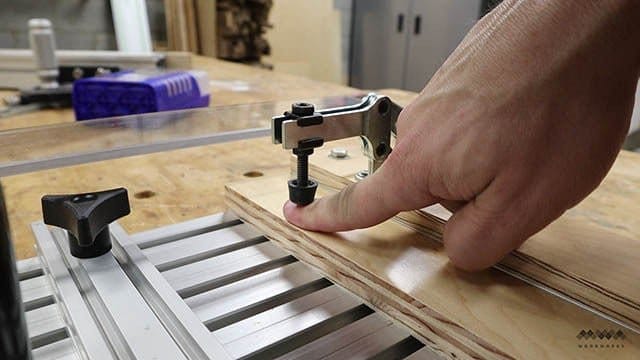

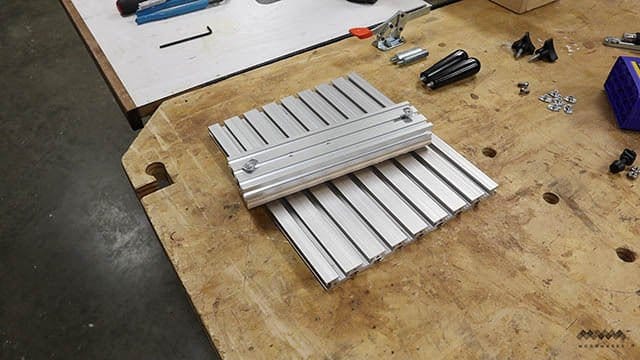

    Закрепляет планку алюминиевого профиля к основанию. К ней крепит планку из фанеры. Она нужна, чтобы закрепить вертикальный зажим.

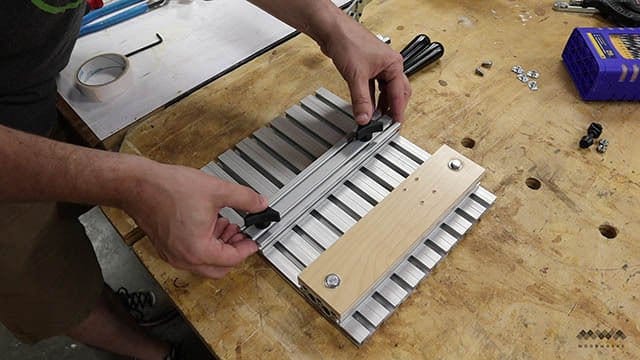

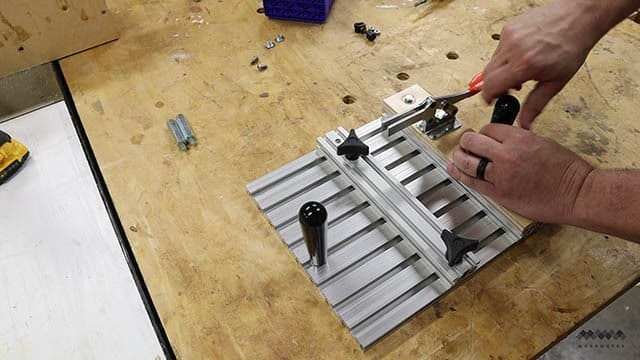

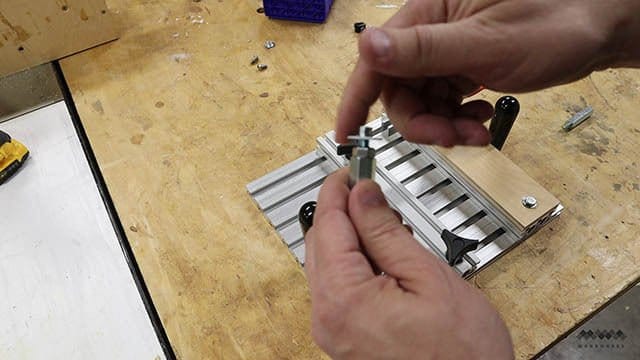

    Перемещающаяся губка горизонтального зажима выполнена из алюминиевого профиля.

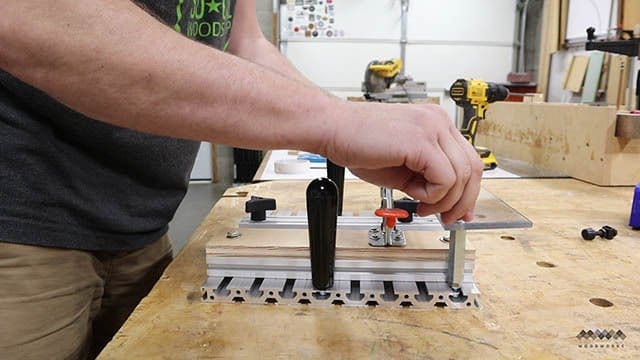

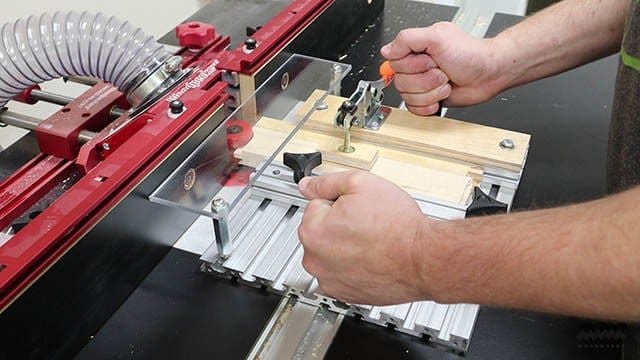

    Устанавливает стойки и закрепляет акриловый экран.

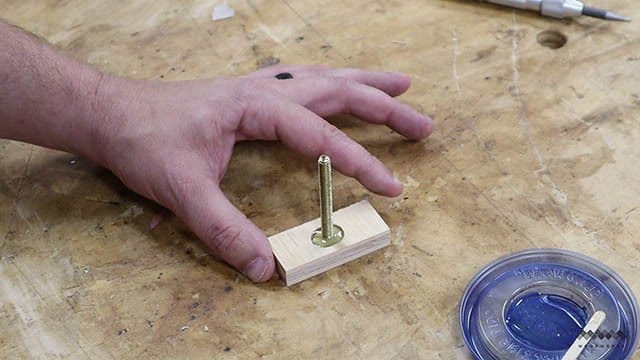

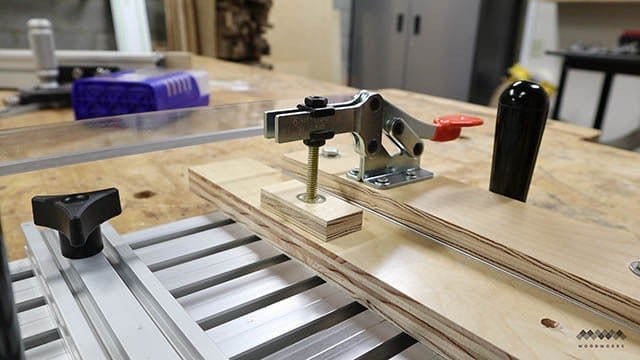

    Для вертикального зажима делает прижимную планку.




    Все готово.

    Как изготовить такие салазки можно посмотреть на видео.

    Источник (Source)
