    Устройство для УФ-дезинфекции гаджетов


    Новые времена диктуют новые условия. Если еще год назад никто особо не задумывался о антисептиках, маска, защитных щитках, то теперь это необходимость. Волей или неволей, но людям приходится пользоваться такими и подобными защитными средствами.

    УФ- дезинфектор, тоже из этого ряда. С помощью этого устройства можно дезинфицировать различные предметы, в данном случае смартфоны или мобильные телефоны.

    Инструменты и материалы:
    -Микросхема ATTINY85-20SU-ND;
    -УФ - светодиоды 4 шт;
    -Транзисторы - 2 шт;
    -Выключатель;
    -7-сегментный дисплей;
    -Регулятор напряжения 3,3 В - 2 шт;
    -2-рядный 12-позиционный SMD-разъем;
    -Резистор 10К - 4 шт;
    -0.1 мкФ конденсатор;
    -Резистор 75 Ом - 4 шт;
    -Регулятор напряжения 5 В;
    -Разъем;
    -Паяльник;
    -Отвертка;
    -Мультиметр;
    -3D-принтер;
    -Суперклей;
    -Плата;
    -Провода;
    -Крепеж;

    Шаг первый: платы
    Для этого проекта нужно три отдельных печатных платы (PCB), которые были разработаны с использованием KiCAD и напечатаны с использованием SV2 BotFactory в HomeLab. Печатная плата в основе этого дизайна не только соединяет питание, кнопку запуска, 7-сегментный дисплей и светодиоды, но также содержит «мозг», который управляет устройством. Хотя три платы в настоящее время соединены гибкими проводами, возможно перепроектировать их, используя гибкие печатные платы.

    На основной плате будет ATTINY85, а две другие будут содержать по два УФ-светодиода. Вся схема питается от адаптера питания 9В 2A.
    Платы для печати можно загрузить здесь.

    После изготовления плат мастер проверят их дорожки мультиметром.


    Шаг второй: корпус
    Дальше мастер разработал и напечатал корпус. Просверлил дрелью технологические отверстия. Собрал корпус.

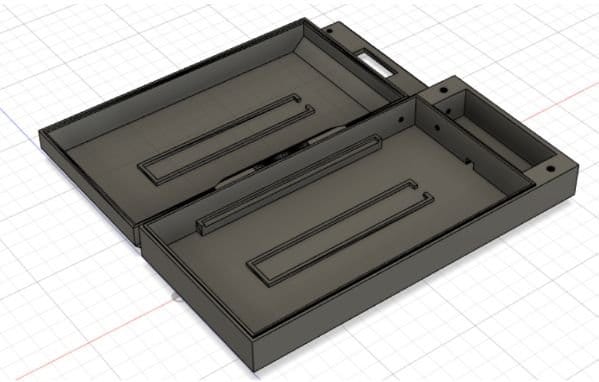

    Устройство для УФ-дезинфекции гаджетов


    Файлы для печати корпуса можно скачать ниже.
    Uv SAN Body 1.stl
    Uv SAN Body 2.stl
    Uv SAN Body 3.stl
    UV Sanitizer.f3d

    Шаг третий: сборка
    Дальше мастер приступает к монтажу печатной платы.




    Дальше мастер подключает электронные компоненты и загружает код.
    Code.pdf
    При включении с помощью кнопки микроконтроллер посылает сигнал на два полевых транзистора для включения ультрафиолетовых светодиодов. В то же время микроконтроллером запускается обратный отсчет. 7-сегментный дисплей показывает, сколько секунд осталось до конца работы устройства. Как только таймер достигнет 0, светодиоды погаснут.

    Дальше мастер устанавливает дисплей, кнопку. Устанавливает внутри, сверху и снизу, платы со светодиодами. Устанавливает столик из стекла. Такое расположение позволит обрабатывать сразу обе поверхности гаджета.




    Все готово, осталось только подключить питание. В данном коде мастер прописал 300 секундный интервал работы устройства. Изменить время можно отредактировав код.



    Источник (Source)
