    Часы, термометр, вольтметр на индикаторных лампах серии ИВ

    Часы, термометр, вольтметр на индикаторных лампах серии ИВ

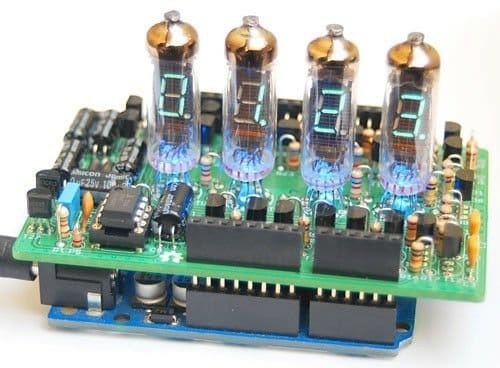

    В этой статье мастер-самодельщик из Болгарии с ником kirilkirov01 расскажет нам, как он собрал часы функцией термометра и вольтметра на старых лампах серии ИВ.
    Особенности этого проекта:
    Совместим только с платами Arduino UNO
    В проекте используются четыре лампы ИВ - 3, ИВ - 3а, ИВ - 16.
    Возможное применения: часы, термометр, вольтметр, счетчик, табло.

    Инструменты и материалы:
    -Резисторы
    1x 510 Ом
    2x 1 кОм
    1x 2K7 Ω
    1x 3K9 Ω
    13x 10 кОм
    12x 68 кОм
    12x 100 кОм
    12x 220 кОм
    -Конденсаторы керамические
    1x 2.2 нф
    2x 8.2 нФ для ИВ-3 и 3а
    2x 22 нФ для ИВ - 16
    1x 100 нф
    -Конденсаторы электролитические
    4x 22 мкФ 50В
    2x 100 мкФ 25В
    -Диод 1N400x;
    -1N5819 диод Шоттки - 4 шт;
    -Светодиоды 3 мм - 4 шт;
    -Транзисторы
    -BC547B NPN - 13 шт
    -BC557B PNP - 12 шт
    -BC639 NPN - 1 шт
    -BC640 PNP - 1 шт
    -Таймер ICM7555;
    -Разъем на 8 ножек;
    -Разъем на 6 ножек;
    -Разъем на 10 ножек;
    -Четыре лампы ИВ-3, 3а или 16;
    -RTC DS1307 (для часов) или esp8266-01 с датчиком температуры DS1820;
    -Arduino UNO;
    -Паяльные принадлежности;
    -Акрил;
    -Крепеж;
    -Мультиметр;
    -Блок питания 12 В / 300 мА.

    Список деталей можно скачать ниже.
    список деталей.pdf

    Шаг первый: обзор проекта
    В этом проекте Arduino управляет четырьмя индикаторами ИВ. 3 мм светодиоды обеспечивают фоновое освещение индикаторов. Печатная плата может быть легко собрана любым, кто имеет некоторый опыт пайки. Используемые компоненты дешевы и легко доступны. Этот проект был разработан как образовательный и простой в монтаже.


    Шаг второй: схема
    Мастер приводит схему и печатную плату.




    Файлы можно скачать ниже.
    Принципиальная схема.pdf
    Обзор печатных плат.pdf

    Шаг третий: сборка
    После изготовления печатной платы и подготовке всех деталей, мастер приступает к сборке.
    Устанавливает следующие диоды:
    D1: 1N400x
    Диод Шоттки D2 ... D5: 1N5819
    Устанавливает контактную площадку для IC1.

    Монтирует следующие электролитические конденсаторы:
    C5 ... C8: конденсатор 22 мкФ, 50 В
    C9, C10: 100 мкФ 25 В конденсатор

    Устанавливает конденсаторы
    C1: 2,2 нФ
    C2, C3: 8,2 нФ
    С4: 100нФ

    Устанавливает резисторы 10 кОм R6 ... R18, резисторы 68 кОм R19 ... R30, резисторы 220 кОм R43 ... R54, резисторы 100 кОм R31 ... R42




    Установите остальные резисторы:
    R1: 510 Ом
    R2, R3: 1 кОм
    R4: 2,7 кОм
    R5: 3,9 кОм

    Монтирует разъемы для Ардуино.

    Устанавливает транзисторы:
    T26: BC639
    T27: BC640
    Устанавливает IC1 ICM7555 в разъем, подключает Arduino и подает питание. Напряжение, измеренное между катодом D5 и заземлением Arduino, должно составлять около 32 ... 34 В.

    Устанавливает транзисторы:
    BC547B - Т1… Т13
    BC557B - Т14… Т25

    Устанавливает светодиоды.
    Сгибает ножки светодиодов так, чтобы светодиоды вошли в 3-миллиметровые отверстия под индикаторами, припаивает их к печатной плате. Обратите внимание на полярность. Короткий вывод светодиода (катод) припаивается к контактной площадке, ближайшей к светодиодной маркировке (D6… D9).
    Светодиоды подключены к выходу ШИМ на Arduino и их яркость может быть программно уменьшена.


    Теперь можно начинать монтаж индикаторов.
    Индикаторы должны быть развернуты цифрами к передней части. Продевает каждую ножку в монтажное отверстие. Припаивает ножки.


    Шаг четвертый: тест
    Теперь можно провести тест. Мастер загружает демонстрационный эскиз в Arduino. Устанавливает Ардуино на плату. Подключает адаптер питания 12 В постоянного тока к разъему питания Arduino.
    Через несколько секунд индикаторы должны начать отсчет от 0 до 9. Подсветка трубки должна уменьшаться каждые несколько секунд и включаться снова. Нити индикаторов должны светиться очень слабо с глубоким красным цветом. Если они светятся слишком сильно, нужно уменьшить значения C2 и C3. С другой стороны, если нить едва светится, а цифры слишком тусклые, нужно увеличить значения C2 и C3.


    VFD_shield_demo.ino
    Шаг пятый: корпус
    Корпус мастер делает из акрила. Файлы для резки, редактирования и инструкция прилагаются.
    arduino_VFD_shield.dwg
    arduino_VFD_shield.dxf
    arduino_VFD_shield.pdf
    Enclosure for Shield User Manual for on-screen viewing.pdf
    Шаг шестой: программирование
    Каждая библиотека, которая нужна, находится в комментариях в начале каждого эскиза.
    Прямой доступ.
    Обеспечивает прямой доступ к лампам и светодиодам. Можно включать и выключать отдельные сегменты и точки в трубках, а также управлять рабочим циклом ШИМ для освещения светодиодов.
    Обычные часы.
    Просто часы, которые настроены через последовательный монитор.
    Умные Часы.
    Добавлена поддержка дополнительного батарейного DS1307 RTC.
    Добавлена поддержка работы только с esp8266 через RX и TX.
    Добавлено отображение температуры в градусах Цельсия при подключении датчика. Эскиз поддерживает датчики DS18B20, DS18S20 и DS1822. Температура отображается каждую минуту.
    Чтобы ESP8266 работал с часами, нужно будет прошить ESP и выполнить действия из инструкции "как перевести режим глубокого сна в режим экономии энергии". Дальше нужно будет установить учетные данные WIFI и часовой пояс в коде ESP.
    Термометр.
    Работает с датчиками температуры 1-Wire. Программа поддерживает DS1820, DS18B20, DS18S20 и DS1822.
    Вольтметр.
    Этот код отображает напряжение, измеренное на контакте A5.
    Демонстрация.
    Пример анимации ламп, ШИМ-анимация светодиодов.
    VFD_shield_direct.ino
    VFD_shield_ordinary_clock.ino
    VFD_shield_smart_clock.ino
    esp8266_time.ino
    VFD_shield_thermometer.ino
    VFD_shield_voltmeter.ino
    VFD_shield_demo.ino

    Все готово. Ниже можно посмотреть демонстрационное видео.

    Источник (Source)
