    Автоматическая дверь в курятник


    Автоматическая дверь в курятнике значительно облегчает жизнь птицеводам. По крайне мере вечером не нужно идти закрывать курятник, да и утром можно поспать лишний часок.

    Именно такую дверь и решил сделать мастер-самодельщик, а для ее изготовления он использовал следующие

    Материалы и инструменты:
    -Фоторезистор;
    -Ардуино;
    -Резисторы;
    -Кнопочные переключатели;
    -Шаговый двигатель;

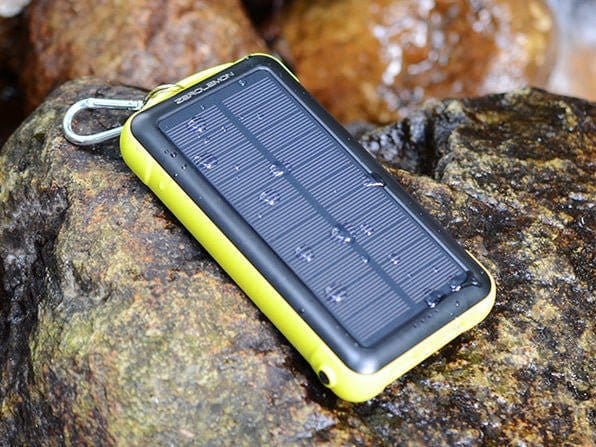

    -Солнечная панель;
    -Повербанк;
    -Макетная плата;
    -Провода;
    -Два блока;
    -Веревка;
    -Рым-болт;
    -Вал с блоками;
    -Противовес;

    Автоматическая дверь в курятник



    Шаг первый: Ардуино
    Сначала мастер собирает схему, как на фото.


    Дверь закрывается, когда на улице настают сумерки и открывается, когда встает солнце. Для принудительного закрытия/открытия мастер установил две кнопки.

    После сборки схемы мастер скачивает библиотеки по этому адресу .
    #include
    #include
    CheapStepper Stepper (8,9,10,11);
    логическое moveClockwise = true;
    const int ldrPin = A2;
    const int OuvPin = 5;
    const int FermPin = 6;
    int x = 1;
    const int pinReveil = 2;
    const int pinReveil2 = 3;
    const int pinReveil3 = 4;
    const int pinReveil4 = 12;

    В этом коде мастер устанавливает разъемы шагового двигателя, кнопок, фоторезистора и т.д.
    Далее определяет контакты, которые будут получать информацию (от LDR и от кнопок). Х - это положение двери (1 = открыто, 0 = закрыто).
    Ниже он устанавливает скорость шагового двигателя. Скорость выставляется между 1 и 8. 8 самая маленькая скорость.
    void setup () {
      pinMode (pinReveil, OUTPUT);
      pinMode (pinReveil2, OUTPUT);
      pinMode (pinReveil3, OUTPUT);
      pinMode (pinReveil4, OUTPUT);
      pinMode (ldrPin, INPUT);
      pinMode (OuvPin, INPUT);
      pinMode (FermPin, INPUT);
      stepper.setRpm (1);
      Serial.begin (9600);
    Загружает код.
    void loop()

      digitalWrite(pinReveil,HIGH); // The pins is now +5V
      digitalWrite(pinReveil2,HIGH);
      digitalWrite(pinReveil3,HIGH);
      digitalWrite(pinReveil4,HIGH);
      delay(100);
      digitalWrite(pinReveil,LOW); // The pin is now 0
      digitalWrite(pinReveil2,LOW);
      digitalWrite(pinReveil3,LOW);
      digitalWrite(pinReveil4,LOW);

    // Here that is what I was talking about : stimulating my powerbank so that I don't have to

    // open it and solder things, or power my arduino with 3.6V.


     if(digitalRead(OuvPin) == 1 ){
        while ( digitalRead(OuvPin) == 1 ){
          moveClockwise = true;
          stepper.moveDegrees(moveClockwise, 1 );
        }
        digitalWrite(8,LOW);
        digitalWrite(9,LOW);
        digitalWrite(10,LOW);
        digitalWrite(11,LOW);
        x=1; // We consider that we will use this button only to put the door in full "open" position
      }

    // I just checked whether my 'open' button was used or not, and acted accordingly.

     else if(digitalRead(FermPin) == 1 ){
        while ( digitalRead(FermPin) == 1 ){
          moveClockwise = false;
          stepper.moveDegrees(moveClockwise, 1 );
        }
        digitalWrite(8,LOW);
        digitalWrite(9,LOW);
        digitalWrite(10,LOW);
        digitalWrite(11,LOW);
        x=0; // We consider that we will use this button only to put the door in full "closed" position
      }

    // Same here with closing button.

    int ldrStatus = analogRead(ldrPin);
      delay(500);

    // I get the value of the ldr resistance, and let a delay to process the information.

    if(ldrStatus > 150 && x==0){ // If my door is closed and light is enough
        moveClockwise = true;
        stepper.moveDegrees(moveClockwise,2500);
        stepper.moveDegrees(moveClockwise,2500);
        stepper.moveDegrees(moveClockwise,2500);
        stepper.moveDegrees(moveClockwise,2500);
        stepper.moveDegrees(moveClockwise,2000);
        x=1;
        digitalWrite(8,LOW);
        digitalWrite(9,LOW);
        digitalWrite(10,LOW);
        digitalWrite(11,LOW);
      }

    // I open my door if it's closed and if the threshold is reached ( you have to observe your chickens

    // so that you know when they get in and out and adapt values accordingly.

    else if (ldrStatus<6  && x==1) {
        moveClockwise=false;
        stepper.moveDegrees(moveClockwise,2500);
        stepper.moveDegrees(moveClockwise,2500);
        stepper.moveDegrees(moveClockwise,2500);
        stepper.moveDegrees(moveClockwise,2500);
        stepper.moveDegrees(moveClockwise,2000);
        x=0;
        digitalWrite(8,LOW);
        digitalWrite(9,LOW);
        digitalWrite(10,LOW);
        digitalWrite(11,LOW);
      }

    // same with closing

    else {
       for (int i=0; i<6;i++)
          LowPower.powerDown(SLEEP_8S, ADC_OFF, BOD_OFF)

     }

    // If I'm not in those situations ( full day or night ), I just put my arduino in sleep mode

    // to try to save energy.

    }

    Шаг второй: дверь

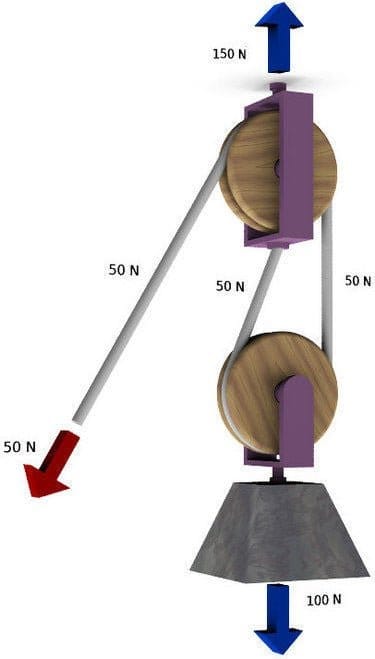

    Далее мастер делает устанавливает систему блоков для поднятия двери. Шаговый двигатель и всю электронику, кроме солнечной панели, устанавливает внутри. Солнечную панель поместил в пластиковый контейнер и установил на крыше. По команде начинает работать шаговый двигатель и наматывает веревку на шкив - дверь открывается. Вечером двигатель начинает крутится в другую сторону и дверь закрывается. Продолжительность работы двигателя устанавливается опытным путем в зависимости от размеров двери и конструкции блока.








    Источник (Source)
