    Установка на старый телевизор сенсорного экрана и Raspberry Pi




    У мастера был старый нерабочий телевизор с ЭЛТ. Хранить не рабочее устройство смысла нет, а выбросить жалко. Тогда он решил вдохнуть в телевизор вторую жизнь и объединить старое и новое.

    Для модернизации он использовал следующие материалы:
    -Старый телевизор;
    -ЖК-экран;
    -Плата усилителя TDA7377;
    -2 динамика;
    -Power Bank;
    -2 переключателя;
    -Raspberry Pi;
    -USB-концентратор;
    -4-х портовый USB концентратор;
    -Micro SD удлинитель;

    Сначала мастер разбирает старый телевизор. Демонтирует электронику и экран. Новый экран мастер приобрел б\у от старого банкомата. Экран сенсорный, размер его немного меньше рамки телевизора и мастер вырезает новую рамку из МДФ. Устанавливает ее. Шпаклюет и шлифует. Окрашивает.







    Устанавливает экран. Подключает всю электронную часть. К некоторым кнопкам и переключателям подключил кнопки управления Рассбери.
    Первая верхняя кнопка предназначена для перезагрузки устройства, а вторая - главный выключатель питания с 3 положениями.
    Мастер хотел, чтобы телевизор был портативным, поэтому использовал повербанк с разъемом 12 В постоянного тока и 5 В USB.
    Повербанк обеспечивает напряжение 12 В 2 А, а зарядное устройство, которое поставляется с ним, выдает всего 12 В 1 А.
    Мастер установил трехпозиционный переключатель, который позволяет устанавливать питание от повербанка, от блока питания, или переключать на зарядку повербанка.

    Дальше подключил USB-концентратор к USB-разъему повербанка. Эти разъемы будут для зарядки игровых контроллеров и устанавливаются на задней стороне корпуса телевизора. Так же мастер вывел удлинительный кабель для карты micro SD, на заднюю панель. Он нужен для карты Pi SD.

    Ну и наконец он добавил 2 USB от Рассбери на переднюю панель телевизора.





    Вырезал заднюю стенку телевизора и сделал отсек для ранения беспроводных джойстиков, кабеля зарядки и блока питания.
    Первоначально на телевизоре был только один динамик на передней панели, и мастер добавил еще один динамик на боковую панель.
    Вместо аудиоразъема на передней панели установил светодиодный индикатор питания.

    На повербанке есть светодиодная индикация заряда батареи. Чтобы не перепаивать светодиоды мастер к каждому из ни подвел и закрепил оптоволокно, которое вывел на верхнюю часть корпуса.

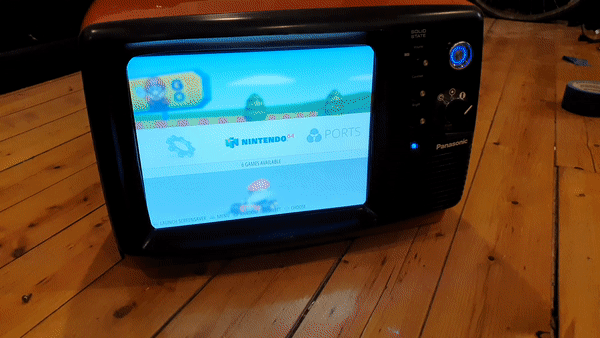

    Дальше мастер залил на Рассбери код. С помощью него можно эмулировать различные образы включая PlayStation 1, Nintendo 64 или Dreamcast.

    Скачать его можно здесь.

    Для работы кнопки перезагрузки мастер подключает ее к контактам GPIO3 и GND Рассбери и запускает скрипт из Howchoo.

    Ну и последнее, мастер установил медиаплеер Kodi. Для управления медиаплеером он использует сенсорный экран.
