    Устройство информирующее детей о времени чистки каждой группы зубов



    Пятилетний сын мастера не любит чистить зубы. После ряда наблюдений мастер понял, что проблема не в чистке зубов, а во времени потраченным на этот процесс. Многие дети не терпеливы, и при этом не могут контролировать временные отрезки.

    Мастер провел эксперимент с обратным отсчетом на смартфоне. Он установил таймер на чистку каждой группы зубов (нижняя левая, нижняя правая, верхняя левая, верхняя правая, передние). Из этого эксперимента он понял, что это значительно облегчает задачу. После этого он сам просил об установки таймера и чистил зубы без каких-либо жалоб.

    Тогда мастер решил сделать таймер, чтобы ребенок мог сам им пользоваться.

    Требования к устройству были следующие:
    Максимально компактное
    Двузначное табло
    Звуковой сигнал перед началом чистки каждой группы
    Зарядка
    Максимально просто в использовании

    Инструменты и материалы:
    - Arduino Pro Mini;
    -Индикатор 2 шт. по 7 сегментов;
    -Кнопка;
    -Автотрансформатор;
    -Пьезо-зуммер;
    -Резисторы 470 Ом - 2 шт;
    -Литий-ионный модуль зарядного устройства;
    -17360 литий-ионная батарея;
    -Провода;
    -Двусторонний скотч;
    -Фанера;
    -Четыре резиновые ножки;
    -Суперклей;
    -Паяльные принадлежности;
    -Монтажная плата;
    -Компьютер;
    -Ножовка;
    -Линейка;
    -Маркер;
    -Покрытие для древесины;


    Шаг первый: монтаж
    Монтаж мастер будет производить на плате по следующей схеме.

    На плате нужно разместить два индикатора как можно компактней, с учетом установки еще и Ардуино.

    Каждый из двух индикаторов имеет семь сегментов и 10 выводов. К каждому сегменту по одному выводу + вывод на точку + два вывода для анода.

    Сначала мастер припаял индикаторы к плате, затем установил, с обратной стороны, плату Ардуино. Для ограничения тока мастер применяет резисторы. Ардуино выдает 5 В. Значит 5 - 1,7 = 3,3 В при 8 мА. Далее r = 3,3 / 0,008 = 412,5 Ом. У мастера были резисторы 470 Ом, именно их он и монтирует.







    Для трансляции звука он использует пьезозуммер. Он достаточно компактный и его можно найти в дверном звонке. Для усиления звука он использует автотрансформатор, который поднимет напряжение, и пассивный способ, через корпус устройства.

    Автотрансформатор также можно найти в той же дверной сигнализации, это маленький цилиндр, обычно с 3 контактами. Один вывод идет к выводу ввода-вывода Arduino, один - к зуммеру, а последний подключается как к земле Arduino, так и к другому контакту зуммера.

    Для питания схемы мастер использовал небольшую литий-ионную батарею. Для ее защиты, зарядки и повышения напряжения до 5 В мастер использует модуль зарядки демонтированный из дешевого зарядного устройства.

    Для того, чтобы узнать, уровень заряда батареи, он подключил положительный провод от батареи к аналоговому выводу Arduino (подробней далее).

    Для запуска обратного отсчета мастер установил кнопку и подключил ее между выводами GND и RESET.
    В конце всего цикла обратного отсчета Arduino переходит в состояние глубокого сна и устройство можно запустить заново, либо выключив, затем включив, либо установив низкий уровень на выводе RESET. Эта кнопка позволяет «включить» обратный отсчет и сбросить его, в любой момент.






    Шаг второй: редактирование и загрузка кода
    Код можно скачать ниже, а перед его установкой его можно отредактировать.

    Обратный отсчет:
    Для каждой группы зубов отображается обратный отсчет. Мастер установил его на 20 секунд для каждой группы. Всего есть 5 групп + несколько пауз для отображения символов (см. ниже). Общее время, затрачиваемое на чистку зубов, должно составлять около 2 минут.
    Для изменения таймера смотрим строку 14.

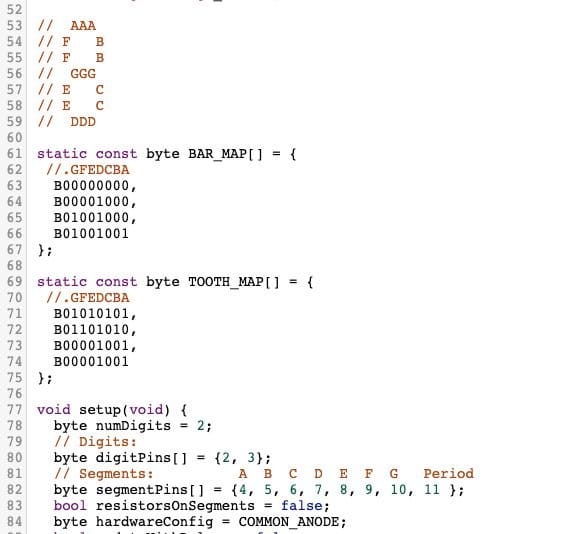

    Назначение контактов:
    Если используются индикаторы с общим катодом, нужно изменить строку 84 на «COMMON_CATHODE»
    для выводов сегментов изменить строку 82 (в настоящее время установлено значение от 4 до 11)
    для выводов A / K (анод/катод) изменить строку 80 (в настоящее время установлена на 2 и 3)
    для датчика напряжения измените линию выводов 23 (в настоящее время установлено на A0)
    для зуммера измените линию выводов 19 (в настоящее время установлено на 12)

    Звуки:
    В коде можно прописать новые звуки, или изменить те, которые есть.
    Мастер установил два звука, щебетание в начале чистки каждой группы зубов, строка 206
    и «дифирамбы» в самом конце (вознаграждения), строка 201

    Анимация:
    Перед каждой группой на индикаторах идет числовой ряд 71-74. При желании их можно изменить.

    Индикатор уровня заряда батареи:
    В самом начале работы устройства уровень заряда батареи отображается в виде индикатора «полоска», отображаемого в течение 3 секунд. Каждый индикатор может отображать три горизонтальные полосы. Когда отображаются все 6 полосок, это означает, что батарея полностью заряжена. Индикацию заряда батареи можно изменить на числовое значение. Для этого нужно изменить код в строке 100.
    Устройство информирующее детей о времени чистки каждой группы зубов

    brush_your_teeth.ino

    Шаг третий: корпус
    Корпус мастер сделал из фанеры. Все размеры прилагаются в файле.
    brush_your_teeth.skp




    Шаг четвертый: сборка
    Батарею мастер приклеил к плате двусторонним скотчем. Соединения заизолировал термоусадочной трубкой.
    Вокруг дисплея приклеил скотч и установил плату внутрь корпуса.






    Установил модуль зарядки и кнопку. Кнопку зафиксировал дополнительно деревянным дюбелем.




    В верней крышке сделал небольшое углубление и приклеил зуммер. Установил крышку.



    К нижней части приклеил силиконовые накладки.

    Все готово. Кстати, по моему личному наблюдению, если установить срок выполнения задания, то все делается гораздо быстрее, без отвлечения на посторонние темы.
