    «Умный» курятник (макет)



    В этом проекте "умного курятника" реализованы следующие функции:
    Уровень воды в поилке
    Уровень корма в кормушке
    Автоматическое открывание и закрывание двери в заданное время
    Открытие двери для не успевшей зайти вовремя птицы (с помощью RFID-меток закрепленных на ногах птиц)

    Для реализации такого проекта нужны следующие

    Инструменты и материалы:
    -raspberry pi 4;
    -Ультразвуковой датчик HC-SR05;
    -Датчик уровня воды;
    -Светочувствительный сенсорный модуль;
    -Шаговый двигатель;
    -Драйвер мотора ULN2003;
    -Начальный комплект SparkFun RFID + метки RFID
    -ЖК-дисплей16x2;
    -Аналого-цифровой преобразователь MCP3008;
    -Расширитель портов PCF8574;
    -Макетная плата;
    -Резистор 10K;
    -Блок питания;
    -Поилка;
    -Кормушка;
    -Лист ПВХ;
    -МДФ;
    -Веревка;
    -Клей;
    -Шкив;
    -Паяльные принадлежности;
    -Провода;

    Шаг первый: дизайн
    Сначала мастер рисует расположение деталей в курятнике, кормушка, поилка, двигатель и т.д.



    Шаг второй: схема

    Датчики.
    Ультразвуковой датчик будет использоваться для измерения уровня корма в кормушке, а датчик уровня воды будет сигнализировать об уровне воды. Эти два датчика будут подключены через преобразователь MCP3008 к PI.

    ЖК-экран.
    ЖК-экран нужен для набора IP-адреса, который в свою очередь нужен для доступа к сайту и передачу на него данных.

    Шаговый двигатель.
    Шаговый двигатель поставляется с драйвером и имеет четыре вывода для подключения.

    RFID считыватель.
    Чтобы увеличить радиус считывания RFID-меток мастер советует установить на считыватель дополнительно антенну.

    Шаг третий: макет курятника
    Макет курятника мастер сделал из МДФ. Сделал две стены, вырезал дверной проем. Сделал дверь. Установил двигатель. Установил снизу RFID-считыватель.

    Вся электроника устанавливается на передней стенке, шаговый двигатель нужно расположить так, чтобы хватило хода поднять дверь курятника. На его вал устанавливается шкив, на который закрепляется веревка. Второй конец веревки закрепляется к двери. Шкив мастер напечатал на 3D-принтере.
    Spoel v2.stl





    Датчик воды устанавливается в нижней части поилки. Ультразвуковой датчик устанавливается в кормушки, которая тоже сделана из МДФ.



    Устанавливает и подключает электронику.



    Из ПВХ мастер сделал крышку для электроники.


    Шаг четвертый: код

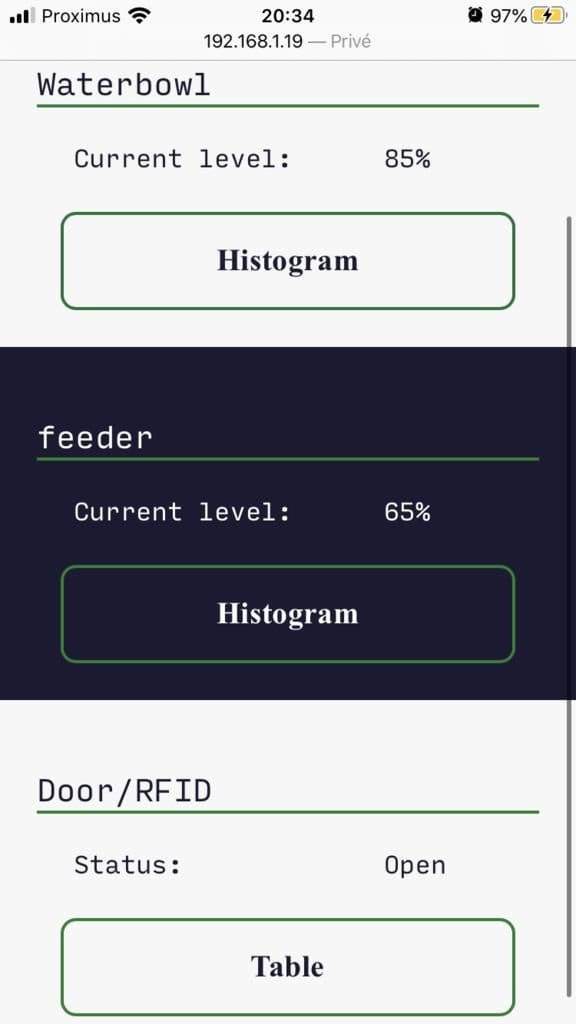

    На сайт передается следующая информация:

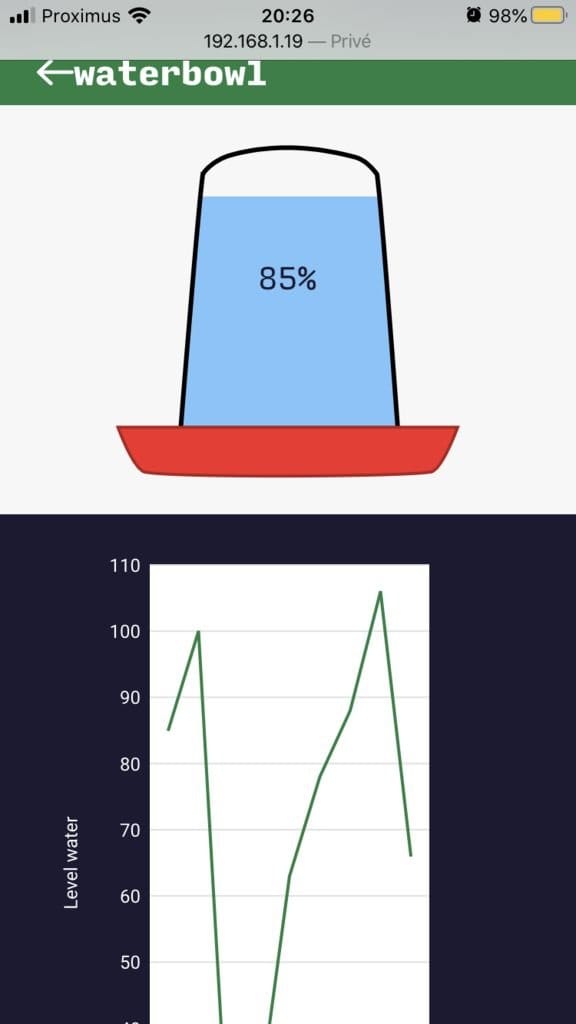

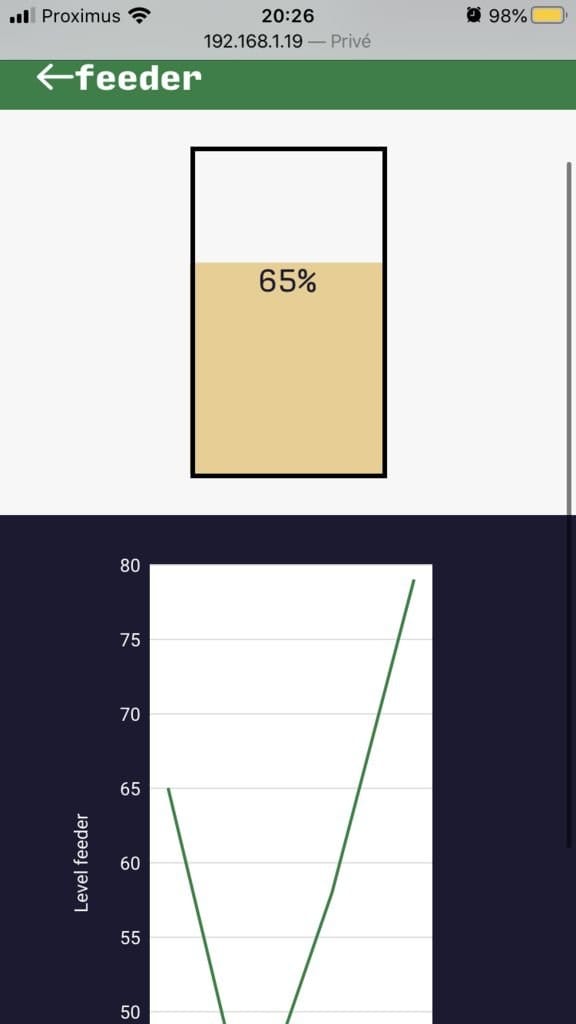

    Уровень воды и корма

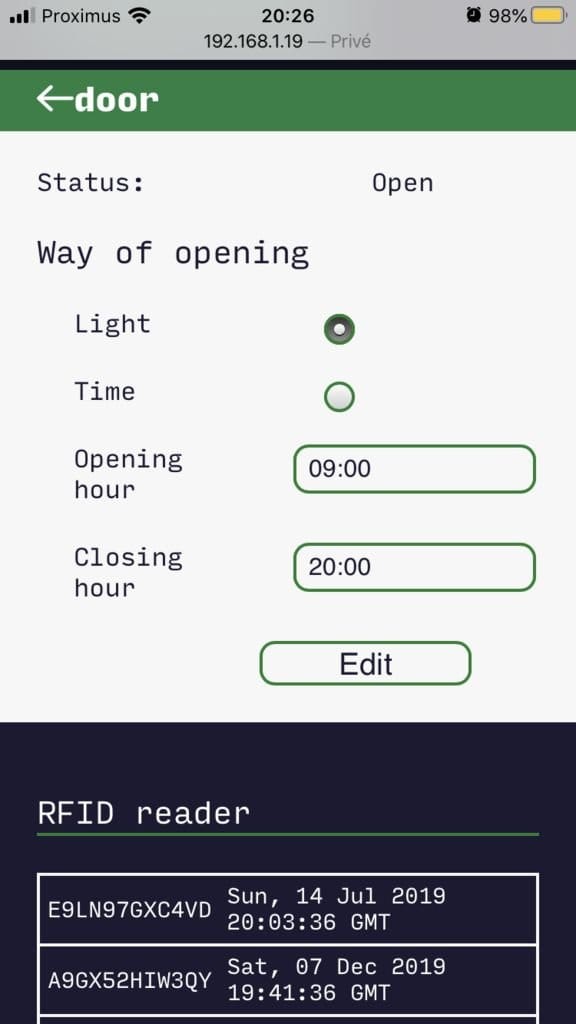

    Закрыта или открыта дверь

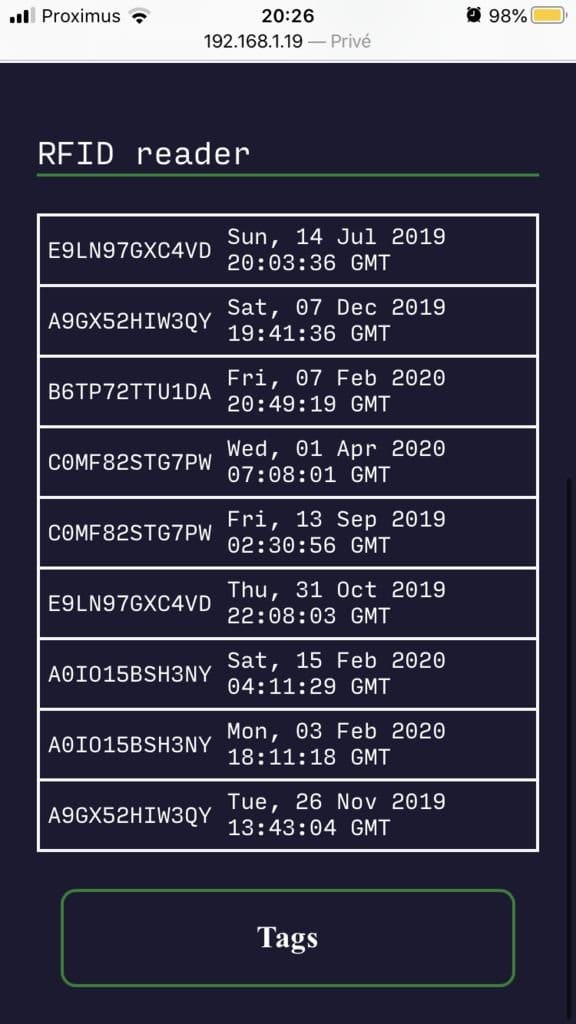

    Все куры с метками RFID

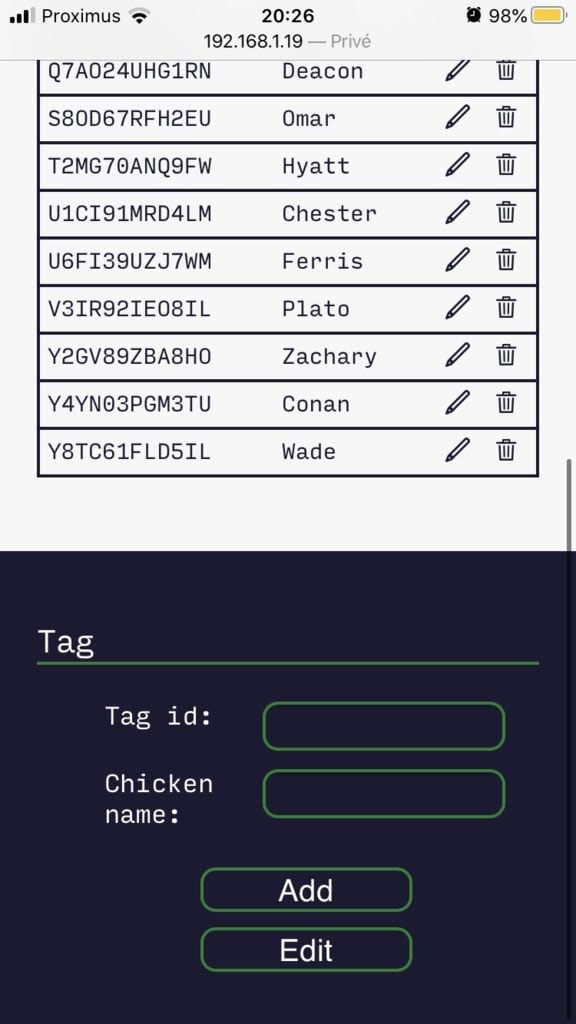

    Все куры, которые открыли дверь с помощью RFID
    В коде можно редактировать количество кур и время открытия/закрытия двери.
    Скачать код можно здесь.
    «Умный» курятник (макет)





    Все готово, теперь можно реализовать все в настоящем курятнике. Конечно, есть ряд вопросов, которые придется решать в процессе, например, как закрепить RFID-метки на курах, но это уже мелочи.
