    Сенсорный интерактивный музыкальный инструмент (играем на фруктах, воде и т.д.)



    Не хотите попробовать сыграть мелодию на бананах, помидорах, огурцах? А на воде или лимонаде?
    С помощью этого устройства можно сыграть мелодию практически на любой токопроводящей поверхности.
    Давайте посмотрим небольшой видесюжет.

    Интересно? А теперь давайте последуем за автором этой самоделки, и он нам расскажет, как собрать такое устройство.

    Инструменты и материалы:
    -Arduino UNO R3;
    -Провода;
    -Зажимы типа "крокодил";
    -Паяльные принадлежности;
    -Резисторы 1 МОм - 6 шт;
    -Термоусадочная трубка;
    -Ноутбук;


    Шаг первый: теория
    Работает все следующим образом. Сенсорные датчики подключаются к токопроводящим предметам. Вторым концом датчики подключаются к Ардуино. Ардуино принимает сигнал, и передает на ноутбук, на котором сигнал обрабатывается и воспроизводиться нота.

    Шаг второй: сборка сенсорных датчиков
    Теперь нужно собрать сенсорные датчики. Для проекта их нужно 6 штук.

    Припаивает черный провод к зажиму. Припаивает к черному проводу, в одной точке, красный провод и резистор 1МОм.
    К другому концу резистора припаиваем черный провод. К концу красного провода припаиваем штифт.

    Черный провод является отрицательным полюсом датчика, и он будет подключатся к заземляющему контакту Arduino, красный провод - это положительный полюс датчика, и он будет подключатся к аналоговому входному контакту Arduino.

    Сенсорный датчик готов. Соединения нужно заизолировать изолентой или термоусадочной трубкой. Мастер советует использовать провода длинной около 2-х метров.

    Таким методом нужно собрать шесть датчиков. Затем нужно минусовые контакты датчиков соединить вместе и нарастить отдельным проводом со штифтом на конце.


    Получаем такую схему.

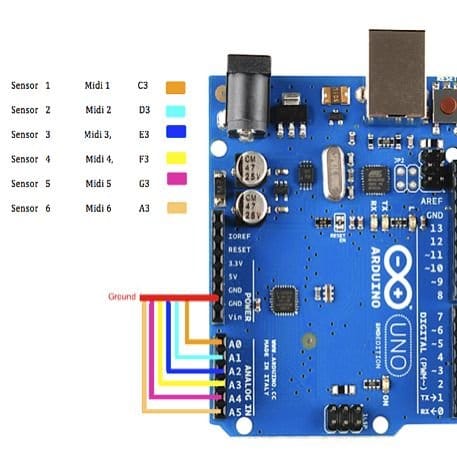

    Шаг третий: подключение к Ардуино
    Дальше нужно подключить датчики к Ардуино.
    Положительные выходы
    Датчик 1 В ARDUINO Аналоговый вход 0
    Датчик 2 В ARDUINO Аналоговый вход 1
    Датчик 3 В ARDUINO Аналоговый вход 2
    Датчик 4 В ARDUINO Аналоговый вход 3
    Датчик 5 В ARDUINO Аналоговый вход 4
    Датчик 6 В ARDUINO Аналоговый вход 5
    Отрицательный выход к GND Ардуино

    Шаг четвертый: корпус
    Для датчиков и для Ардуино мастер спроектировал и напечатал корпуса. Скачать файлы для печати можно ниже.

    Для Ардуино.
    Любой из трех моделей для датчиков.
    Модель 1
    Модель 2
    Модель 3

    Шаг пятый: код и программное обеспечение
    В следующем шаге нужно установить программы.
    Arduino IDE (необходимое программное обеспечение для программирования платы Arduino Sensor ReTouch)
    Библиотека Midi и библиотека для емкостного сенсора (две дополнительные библиотеки для программного обеспечения Arduino)
    Hairless MID (это программное обеспечение способно конвертировать последовательные данные в данные Midi)
    Любое программное обеспечение для создания музыки или VST (виртуальный инструмент), способный получать данные Midi. Мастер рекомендует следующие программы:
    Apple Logic
    Ableton Live
    Fruity Loops
    Audiomulch
    Steinberg Cubase
    Или симуляторы:
    Native instrument FM8
    Native instrument BATTERY
    Native instrument KONTAKT
    Native instrument AKOUSTIK PIANO
    Разархивируйте и установите Arduino IDE. Затем подключите Sensor ReTouch к компьютеру через USB.

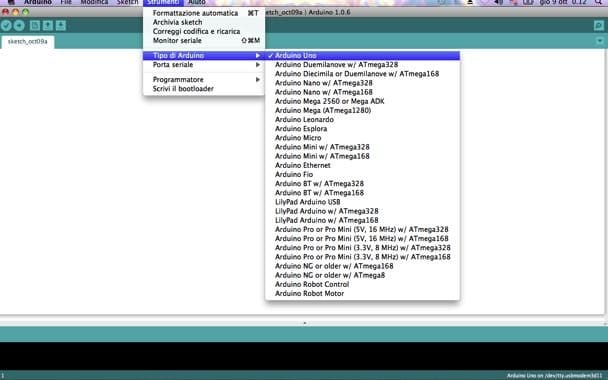

    Дважды щелкните значок Arduino, чтобы запустить приложение. После того, как вы откроете программное обеспечение, перейдите на верхнюю панель и выберите вкладку «Tools», чтобы открыть небольшое меню, прокрутите это меню, пока не достигнете «Модель Arduino», выберите модель платы Arduino.

    Снова перейдите на верхнюю панель и выберите «Tools», прокрутите меню до «Serial Port», и выберите /dev/cu.usbmodem3d11.
    Теперь нужно установить все библиотеки.

    Откройте архивы «Arduino-libraries-CapacitiveSensor.zip» и «Arduino_MIDI_Library_v4.2.zip».

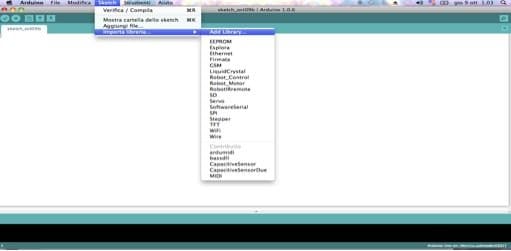

    Откройте окно Arduino IDE, и на верхней вкладке выберите “Sketch“. Прокрутите мышью до Include Library> Add Library и установите библиотеки.
    По той же схеме добавьте библиотеки «Capacitive Sensor», и “MIDI Library”.
    Сенсорный интерактивный музыкальный инструмент (играем на фруктах, воде и т.д.)

    Затем устанавливает на Ардуино код:

    #include <CapacitiveSensor.h>
    #include <MIDI.h>
    MIDI_CREATE_DEFAULT_INSTANCE();
    const int sensorPin1 = A0;
    int sensorValue1 = 0;
    int threshold1 = 100;
    const int sensorPin2 = A1;
    int sensorValue2 = 0;
    int threshold2 = 100;
    const int sensorPin3 = A2;
    int sensorValue3 = 0;
    int threshold3 = 100;
    const int sensorPin4 = A3;
    int sensorValue4 = 0;
    int threshold4 = 100;
    const int sensorPin5 = A4;
    int sensorValue5 = 0;
    int threshold5 = 100;
    const int sensorPin6 = A5;
    int sensorValue6 = 0;
    int threshold6 = 100;
    int note1 = 60;
    int note2 = 62;
    int note3 = 64;
    int note4 = 65;
    int note5 = 67;
    int note6 = 69;
    //Control 16 = general purpose
    int cc = 16;
    //Setup:
    void setup(){
    //Start midi connection
    MIDI.begin();
    //Serial connection 115200 for Hairless MIDI
    Serial.begin(115200);
    analogRead(sensorPin1 == 0);
    analogRead(sensorPin2 == 0);
    analogRead(sensorPin3 == 0);
    analogRead(sensorPin4 == 0);
    analogRead(sensorPin5 == 0);
    analogRead(sensorPin6 == 0);
    }
    //Loop:
    void loop(){
    if ( analogRead(sensorPin1) >= threshold1) {
    MIDI.sendNoteOn(note1,127,1);
    }
    else{
    MIDI.sendNoteOff(note1,0,1);
    }
    if ( analogRead(sensorPin2) >= threshold2) {
    MIDI.sendNoteOn(note2,127,2);
    }
    else{
    MIDI.sendNoteOff(note2,0,2);
    }
    if ( analogRead(sensorPin3) >= threshold3) {
    MIDI.sendNoteOn(note3,127,3);
    }
    else{
    MIDI.sendNoteOff(note3,0,3);
    }
    if ( analogRead(sensorPin4) >= threshold4) {
    MIDI.sendNoteOn(note4,127,4);
    }
    else{
    MIDI.sendNoteOff(note4,0,4);
    }
    if ( analogRead(sensorPin5) >= threshold5) {
    MIDI.sendNoteOn(note5,127,5);
    }
    else{
    MIDI.sendNoteOff(note5,0,5);
    }
    if ( analogRead(sensorPin6) >= threshold6) {
    MIDI.sendNoteOn(note6,127,6);
    }
    else{
    MIDI.sendNoteOff(note6,0,6);
    }
    //50ms space
    delay(53);
    }

    Этот код для Windows. Для Apple OSX код можно загрузить здесь.

    Шаг шестой: настройка
    Далее нужно включить программное обеспечение MIDI и Аудио программу. Мастер показывает настройку на программе Loop MIDI.

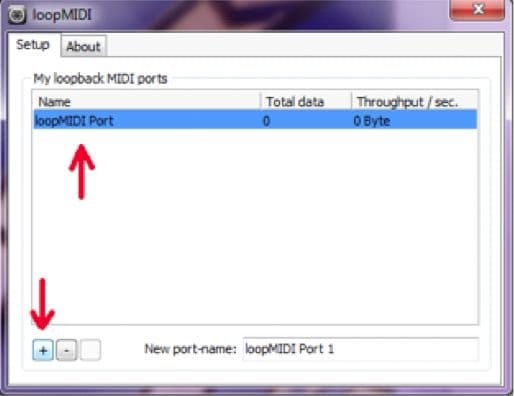

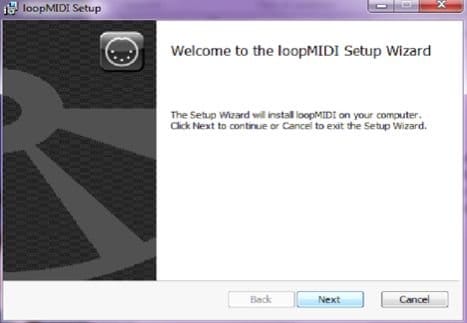

    После установки панель конфигурации Loop MIDI пустая. Щелкните PLUS в нижней части панели, и в списке программ появится новый коммуникационный порт Midi, классифицированный как « loopMIDI Port » или «loopMIDI Port 1».

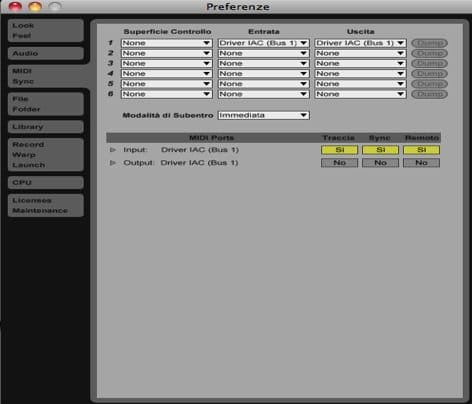

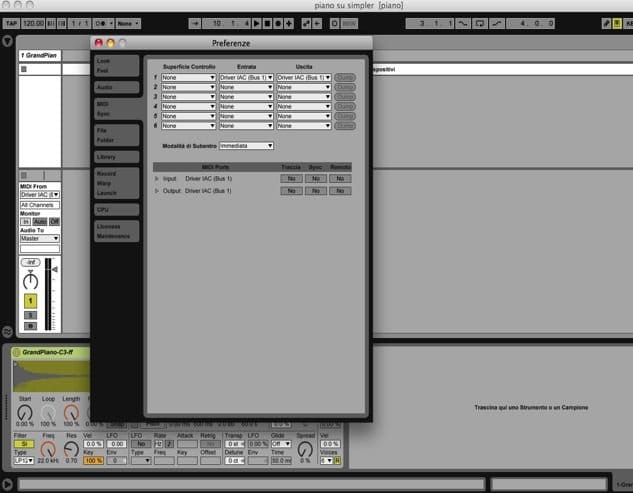

    Запустите Ableton LIVE. Затем выберите LIVE> Preferences. После отображения панели настроек выберите MIDI Sync TAB. Нажмите "Track, Sync and Remote". Порты в колонке INPUT должны стать желтого цвета.

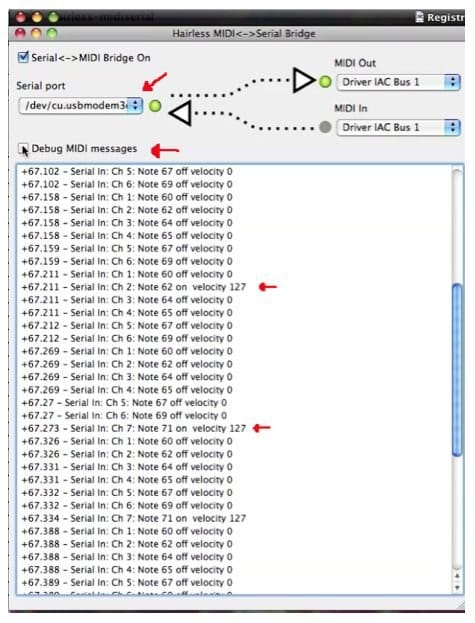

    Далее переходим к программе Hairless MID.
    Введите в окошко t/dev/cu.usbmodem3d11. Затем в « MIDI OUT» и « MIDI IN » установите « Loop MIDI Bus 1».
    Установите галочку в окошке Debug MIDI messages.
    Далее перейдите в программу Ableton Live. Откройте любой виртуальный инструмент и понажимайте клавиши. В окошке Hairless MID в строка должна отображаться цифра от 0 до 127, а в динамика должна звучать соответствующая нота. Такие же цифры будут отображаться и при прикосновении к датчикам.

    Шаг седьмой: использование устройства
    Ниже прописаны технические характеристики для каждого датчика. Мастер настроил сенсорные датчики по умолчанию, используя протокол MIDI на 3 ° октавы фортепиано в виде отдельных нот в следующем порядке:
    Датчик 1; MIDI канал 1 # / MIDI Note C3
    Датчик 2; MIDI Channel 2 # / MIDI Note D3
    Датчик 3; MIDI канал 3 # / MIDI Note E3
    Датчик 4; MIDI канал 4 # / MIDI Note F3
    Датчик 5; MIDI Channel 5 # / MIDI Note G3
    Датчик 6; MIDI канал 6 # / MIDI Note A3

    Для пользования устройством нужно подключить сенсоры к любой токопроводящей поверхности.



    Вот несколько видео с демонстрацией работы устройства.




    Источник (Source)
