    Детский диктофон на модуле SD1820




    Это звукозаписывающее устройство мастер сделал для своих детей. Оно полностью рабочее и способно записывать, и воспроизводить звуки длинной до 10 секунд.

    Для сборки данного устройства мастер использовал следующие

    Инструменты и материалы:
    -Модуль ISD1820;
    -9 В аккумулятор;
    -Кнопка - 2 шт;
    -Тумблер;
    - DC-DC преобразователь;
    -Клеммы для батареи;
    -Резистор 47 Ом;
    -Резистор 470 кОм;
    -2n3904 NPN транзистор;
    -5В лампочка;
    -Многожильные провода;
    -Термоусадочные трубки;
    -Паяльные принадлежности;
    -Кусачки;
    -Плоскогубцы;
    -Акриловые краски (серебро, латунь / медь);
    -Отвертка;
    -Мультиметр;




    Шаг первый: дизайн
    Устройство должно включать в себя микрофон, громкоговоритель, модуль записи, переключатель и кнопки управления, а также некоторые декоративные элементы. Все устройство помещается в пластиковый корпус. В устройстве используется дешевый и доступный модуль ISD 1820. Напряжение батареи 9В и для питания модуля нужно его понизить до 5В.


    Шаг второй: некоторые детали
    В качестве корпуса устройства мастер использовал корпус динамика.


    Для установки микрофона будет использованы части от зажигалки.



    Патрон для лампочки был сделан из медной проволоки.


    Шаг третий: 3D-печать
    Некоторые декоративные детали были напечатаны на 3D-принтере. Для установки с одной стороны корпуса мастер сделал отверстие для переключателя и слот для декоративного предохранителя, а с другой стороны создал нечто, напоминающее резервуар, который позже будет соединен спиральной катушкой с кнопкой записи.

    Кнопка записи будет закрыта "решеткой" для предотвращения нежелательной записи.

    В верхней части будет отверстия для лампочки, микрофонной трубки, маленькой антенны и кнопки. Лампочка также будет закрыта "решеткой".




    Ниже можно скачать файлы для печати.
    light_bulb_cage.stl
    top_ornament.stl
    push_button_cage.stl
    right_ornament.stl
    left_ornament.stl

    Шаг четвертый: покраска
    Переднюю часть корпуса мастер решил не красить, а остальные части были покрашены "медной" акриловой краской.



    Концы трубки от зажигалки покрасил черной краской.



    Шаг пятый: отверстия
    Дальше нужно просверлить технологические отверстия. Самодельщик располагает напечатанные детали на корпусе, размечает и сверлит отверстия.






    Шаг шестой: сборка
    Перед сборкой мастер размечает расположение компонентов внутри корпуса.

    Далее устанавливает кнопки записи и воспроизведения. Один контакт обеих кнопок мастер спаял вместе.






    Далее припаивает провода к контактам переключателя. Монтирует батарейный разъем. Переключатель устанавливает в корпус.



    Подготавливает провода для микрофона, они будут проходить внутри трубки, и для подключения лампочки.




    Шаг седьмой: регулятор напряжения
    Дальше подключает регулятор напряжения. Красный провод от переключателя припаивает к IN+, а черный, от клеммы батареи, к IN-.



    Напряжение на выходе регулятора устанавливает на 5В.


    Шаг восьмой: модуль ISD1820

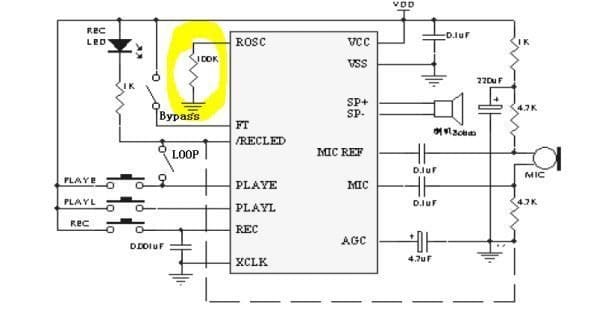

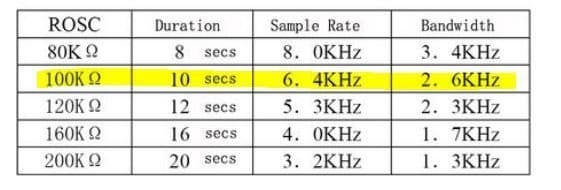

    Согласно техдокументации ISD1820, резистор, подключенный от контакта Rosc (контакт 10) к земле, определяет частоту дискретизации записи. При более высокой частоте дискретизации время записи сокращается, но ее качество выше.
    Детский диктофон на модуле SD1820

    По умолчанию на плате установлен резистор 100 кОм. Для изменения параметров нужно припаять параллельно нужный резистор (как на фото).


    Для работы лампочки к плате припаивает транзистор. Эмиттер транзистора 2n3904 припаивается к земле. Между положительным выводом динамика и базой припаивает резистор 47 Ом. А лампочка будет подключатся между коллектором и контактом Vcc.


    Выход от регулятора напряжения припаивает к входу платы.


    Демонтирует с модуля микрофон.


    Припаивает к модулю провода от кнопок, общий анод (желтый) к клемме Vcc (5 В) и один провод к кнопке REC, другой к кнопке PLAYE (обе синие).

    Подключает два провода (белый и коричневый) между положительным выводом Vcc и коллектором транзистора, который позже приведет к лампе. Полярность лампочки не имеет значения.


    Шаг девятый: декоративные детали
    Напечатанные на 3D-принтере детали шлифует.


    Затем окрашивает.





    Приклеивает их к корпусу.




    Шаг десятый: микрофон и лампочка
    Протягивает провод через трубку и припаивает микрофон. Закрепляет его в трубке.





    Подключает и устанавливает лампочку.





    Дополнительно фиксирует детали термоклеем.


    Шаг одиннадцатый: окончательная сборка
    Устанавливает металлическую сетку.

    Устанавливает аккумулятор, закрепляет его. Устанавливает заднюю крышку.



    Устанавливает решетки на кнопку и на лампочку.



    Предохранитель и антенна выполняют чисто декоративные функции.


    Такие же функции выполняет и катушка.



    Все готово.



    Источник (Source)
