    Безопасный включатель и быстрый выключатель для электроинструмента





    Это устройство изготавливалось с целью исключения несанкционированного включения электроинструмента и для быстрого выключения его в случае необходимости.

    Для изготовления такого выключателя мастер использовал следующие

    Инструменты и материалы:
    -Паяльник;
    -Резисторы;
    -Твердотельное реле;
    -Кнопочный переключатель;
    -Транзисторы 2N2907 и 2N2222;
    -Печатная плата;
    -Шуруповерт;
    -Ленточная шлифовальная машина;
    -Фрезер;
    -Льняное масло;
    -Деревянная планка;

    Шаг первый: принцип работы устройства
    Конструктивно устройство выполнено следующим образом.
    Кнопочный переключатель закреплен на боковой стенке рабочего стола. Перед ним установлен деревянный рычаг, при нажатии на который происходит отключение питания. В верхней части рычага есть отверстие. Для того, чтобы включить оборудования нужно пальцем нажать на кнопку включения просунув его в отверстие. Таким образом включить питание не санкционировано практически невозможно, а отключить можно легко, нажав на рычаг даже ногой.

    Остальные комплектующие (реле и т.д.) могут быть любые, в зависимости от потребностей.

    Шаг второй: подготовка рычага
    Рычаг мастер будет делать из буковой планки. Бук крепкое дерево и отлично подойдет в качестве рычага.
    Планку мастер взял от поддона и перед дальнейшей работой отшлифовал ее.





    Шаг третий: обрезка
    Размер рычага 27 Х 7 см.


    Мастер отрезает рычаг по размеру. Края скругляет. Затем вырезает отверстие.









    Шаг четвертый: петля
    Обрезает рояльную петлю. Одну половинку прикручивает к рычагу, вторую к бруску.







    Шаг пятый: дюбель
    Выключатель имеет кнопку включения и кнопку выключения. Кнопка включения будет нажиматься пальцем, а для нажатия кнопки выключения нужно установить дюбель.

    Сначала мастер устанавливает выключатель так, чтобы кнопка включения была напротив отверстия в рычаге. На рычаге отмечает расположение кнопки выключения. По метке сверлит отверстие. Устанавливает в отверстие дюбель.




    Шаг шестой: установка выключателя
    Выключатель с рычагом будут установлены на передней панели рабочего стола.
    Размечает расположение выключателя и снимает панель.


    Сверлит отверстие. Устанавливает выключатель.











    Закрепляет рычаг.









    Шаг седьмой: реле
    Для включения инструмента мастер использует реле. Реле будет установлено в пластиковый контейнер.
    Вырезает в крышке отверстие.


    Наносит термопасту на радиатор и устанавливает его на реле.


    Закрепляет реле на крышке контейнера.



    Управляться реле будет по следующей схеме.

    Для питания мастер использует блок питания 5В подключенный к реле через самостоятельно собранную схему с двумя транзисторами.




    К силовым контактам подключается удлинитель с тремя разъемами.









    Видео с монтажом электроники можно посмотреть ниже.

    Вся электроника устанавливается в контейнер, который закрепляется под рабочим столом.



    Все готово.




    Весь процесс сборки такого устройства можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Высоковольтный источник напряжения для коптильни

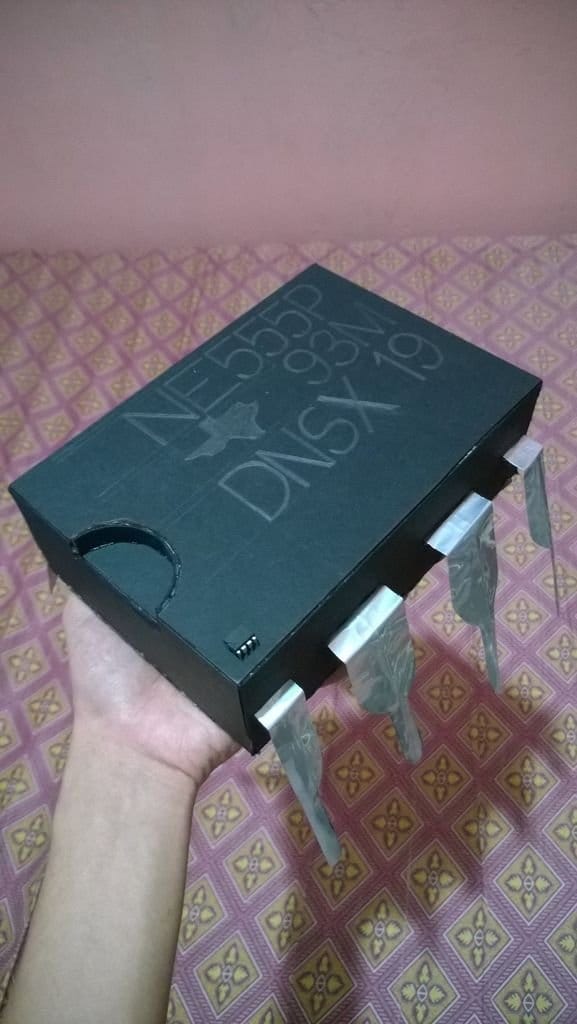

    Большая и рабочая модель 555 таймера
